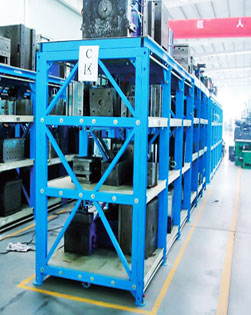

模具貨架介紹

模具貨架是貨架的一種，模具貨架又稱模具架或抽屜式貨架，主要存放各種模具物品，根據層載能力要求分為輕型模具貨架和重型模具貨架。貨架頂部可配置移動葫蘆車，以方便模具的起吊。

生產工藝

輕型模具貨架采用100#槽鋼作為立柱，立柱由優質Q235帶鋼經軋機一次性軋制而成。

模具貨架

抽屜盤框架一般采用矩形管和4.0折彎件焊接而成上鋪鋼板。導向槽采用4.0鋼板折彎而成。頂部、底部采用橫梁連接，頂部鋪頂板，頂板可存放物品。

重型模具貨架采用重型貨架做為整體框架，在貨架柱片上安裝導向軌、抽屜盤。一般立柱需用不低于90×70立柱。

模具貨架由立柱加拉桿組成柱片，將導向槽安裝于柱片之上，上下用橫梁連接固定，接著將抽屜盤安裝于導向槽內，上好限位銷和導向軌，最后鋪設頂板。

如廠房內無行吊，還可在貨架立柱之上架設天軌和天車，并可安裝手動或電動葫蘆，天軌采用不低于100×50抱焊橫梁。

整體部件做好黑胚后經拋丸除油、除銹，噴塑最后一道表面處理工藝，完成后便可包裝發貨。

模具貨架的特點

1、組合裝配、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構穩定，安全可靠，一般成排使用。

2、抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成，每條滑軌由兩個軸承前后上下固定，可以在導向槽內隨意滾動，阻力小，可以輕松拉出抽屜。

3、模具貨架的抽屜盤出于安全考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證安全。

4、輕型模具貨架層載在200到800kg/層。重型抽屜式貨架層載在：800到1500kg/層。

5、模具貨架占地少、層重大、分類詳細、操作簡單。

6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本跟節約，結構更穩固。

表面工藝

模具貨架常用的四種表面處理方案：噴漆、噴塑、熱鍍鋅、冷鍍鋅。熱鍍鋅是目前來說的一種防銹方法，當然成本也很高，不被廣大消費者接受；應用最廣泛的還是噴漆和噴塑。噴漆相對來說更傾向于物理性質，利用噴槍氣壓使油漆成霧狀噴射在倉儲貨架表面的一種方法；而噴塑卻更傾向于化學性質，是將粉末涂料利用高壓靜電、噴槍涂于處理好的工件上，通過180°C塑化后再固化，最終在工件表面形成一種既起到防腐作用又具有美觀效果的塑層。

模具貨架優點

抽屜式貨架又稱模具貨架，主要用于存放各種模具物品；頂部可配置移動葫蘆車（手拉或電動），抽屜底部設有滾輪軌道，承載后依然能用很小的力自如地拉動，附加定位保險裝置，安全可靠；根據承載能力可分為輕量型、重量型兩種。操作輕便：采用軸承組合，滑動平移并附有獨立吊模裝置，無需大型行車及叉車。

模具架安全可靠：附加定位裝置，使用安全可靠。

操作輕便：采用軸承組合，滑動平穩，并附有獨立吊模裝置。

結構簡單：由多種組合部件組裝而成，便于運輸、安裝和拆卸。

節約場地：占地面積僅為1.8平方米可存放幾十套中型模具，有效節省空間，便于模具的保養和管理。

可按照用戶需求承接承重不同規格不同的模具架。

顏色可自定。

承重面采用花紋板，可增加摩擦力防止模具滑落等現象。

模塊化散件可任意組裝長度。

可調節地腳高度，克服場地表面不平整。

安全問題

1、觀察材料用的是否好料還是次品，面板是否夠厚等，加工制作中最關鍵的一點就是點焊是否牢固，有沒有漏焊點等；2、模具架在安裝的過程當中先要確保各個緊固螺絲確保是否鎖緊；抽屜板保險螺絲是否全部裝到位；地腳螺絲是否打好等；還有一個就是設計方面的問題，抽屜板的模具架的插入方式，如果從背后放入，即使忘了裝保險螺絲，抽屜板也不會從前面掉落。而如果設計是從前面放入的話，忘掉保險螺絲就很危險了。

3、在操作過程中要按照使用手冊來使用貨架，不要想當然的認為安全。在實際的操作中，就有使用者為圖個方便，用葫蘆斜拉模具，這樣就改變了模具架的受力，容易使模具貨架因受力不均衡而傾覆。在清理完模具或者搬完模具后要及時將抽屜歸回原位。

4、在購買模具架的時候不要先看價格，要先看下質量。質量才是最重要的。價格下降也就意味著質量的下降，但這是不是，可以找一些口碑比較好的模具架生產廠家進行定做，這樣安全又放心，附上模具架安全操作說明書，確保使用階段的安全。

如何選購

模具貨架規格及參數的選擇：

在選取采購模具貨架時，主要要考慮三個方面：

模具貨架承重。這需要根據每個層板能最多放置的模具數來乘上每個模具的重量計算得出，從而選擇適合承重要求的模具貨架，考慮到動載下沖擊載荷的情況，選擇承重時必須要大于模具總重，一般為層板承重=1.5倍的模具總重。一般對于重載型的模具架，多數采用雙結構模具架，以確全。

模具貨架尺寸。模具放置層板尺寸（長，寬）及每層的實際可用高度，需要根據模具實際的測量尺寸來定，層板的長與寬以稍大于模具總的長與寬尺寸為宜。層板的空間高度以大于模具總高為宜。

搬運。對于模具重量在200KG以內的，可以在模具架頂部配置吊裝葫蘆，以輔助搬運，對于200KG以上的重型模具，可使用移動龍門架并安裝電動吊裝葫蘆來實現搬運，這樣可減少大量的人力。

技術參數

規格：L3100*D600*H2000mm（3格*4層=12抽板） 無限長承重：800-1000kg/每抽屜板，整體承重可達到9.6-12t材質：立柱采用10#槽鋼；拉桿采為40*40方通；抽板底架采用50*50角鐵；面板為厚1.5mm鋼板；滑槽采用4mm鋼板折槽；軸承采用進口6404型拉出：抽屜板可拉出65%顏色：可定做備注：標準模具架長度不是只能做到3100mm，只是一般做成3格（L3100mm）為一組模具架，實際使用中可以做到任意長度，這個過程勿需加多人工、材料或是工藝，只簡單的把做好的立柱一個接一個的排列連接起來即可。

中型模具架編輯

1、每塊板承重1000-3000KG

2、抽屜拉出95%

3、三格四層規格；H2400*W1100*L3400MM

重型模具架編輯

每格每層承載2-3噸規格：高度H2100*W1205*L1100 長度無限度重型抽屜式模具架規格可以按照客戶要求訂做。

2.重型抽屜式模具架產品特征同上

3.技術參數：立柱采用10#槽鋼，立柱斜杠為25*25方通4.抽屜板支架采用40*80扁通，抽屜面板采用2.5MM鋼板5.滑槽為6MM鋼板折彎而成6.軸承為6404#7.顏色客戶自定注意事項

1、在購買模具架的時候不要先看價格，要先看下質量，質量才是重中之重。因?yàn)槟＞哓浖芩诺奈锲范际窍鄬^重的，所以安全起見，價格差距太大，還需要慎重選擇。

2、如果需購買的模具貨架不是標準品，還需找專業的模具架生產廠家進行定做，這樣安全又放心。

3、在日常的生活中要遵循安全使用手冊，不要私自按照個人的意愿去操作，在實際的操作中，就有使用者為圖個方便，用葫蘆斜拉模具，這樣就改變了模具貨架的受力，容易將模具架子拉至傾覆；還有一種情況就是年終盤點或者是找模具的時候，將抽屜板全部拉出不歸位，這樣也容易出現傾倒現象。
