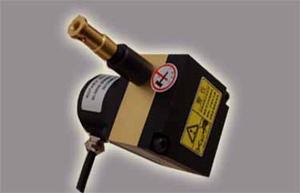

拉繩式傳感器拉繩式位移傳感器

[拉繩、位移傳感器、自收繩]

徐州市拉繩式位移傳感器廠家

價格： 電議

物流： 江蘇徐州市鼓樓區| 賣家支付運費

可銷售總量： 1000件

手機： 13151235862 郵箱： 635232689@qq.com

傳真： 尚未完善 地址： 江蘇徐州市

在線詢盤聯系廠家：13151235862

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[拉繩、位移傳感器、自收繩]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（拉繩式傳感器拉繩式位移傳感器）

品牌： 大禹
型號： HL-W
加工定制： 是
公稱壓力： 0.5

HLW-（1）型外置收繩式傳感器
一、用途及工作原理:
HLW型外置收繩式傳感器，可對石油、化工、水利、水電、食品等工業部門及附屬設施的液位以及閘位進行高精度的連續自動測量。安裝方便，提高了儀器的穩定性與可靠性。
本型號產品是應用彈簧力平衡原理進行測量。它主要由高精度位移傳送系統、恒力裝置和編碼器等部件組成。
傳感器部分可以與本所JZB-K系列編碼器或進口光電旋轉編碼器系列相配套。

二、主要技術參數表

測量范圍	0~20 m	鋼絲繩拉力	140N；回收力120N.
分辨率	1mm	信號傳輸距離	JZB-K傳感器可傳至2.Km；SI信號傳感器可傳至100m
回差	<2mm	工作環境	溫度范圍：—25℃~+55℃；度：≤95%（RH，40℃）
誤差	±2mm	重復性誤差	≤±1mm

三、收繩安裝圖

四、外形尺寸圖

五、安裝示意圖
(1)、水平出繩：人字門、弧形門液壓缸位移距離或閘門開度的測量與控制，可以和本所生產的外置抽拉桿機構配合使用。

附：外置拉桿式收繩裝置：
該裝置是在HLW-1的基礎上增加的，此裝置可以避免閘門開度測控裝置因發洪水或雜物纏繞鋼絲繩造成的測量誤差和測量設備損壞等故障。是測量液壓弧門、平板門、人字門等理想測控設備。
拉桿圖安裝示意圖

（2）、向下出繩：平板門、弧形門液壓缸行走距離或閘門開度的測量與控制、液位的測量。
向下出繩方式安裝示意圖

（3）、向上出繩：適用與螺桿機的開度測量控制。在螺桿機機架上安裝HL-W收繩裝置，螺桿機螺桿固定一支架收繩一端固定在上面即可。
六、定貨須知1）、傳量程
2）、傳感器型號（JZB-K或進口SSI）
3）、收繩裝置安裝方式（出繩方向）
4）、信號電纜的長度（免費提供5米編碼器信號電纜）

5）、安裝環境（室外必須加防雨罩）

咨詢電話：13151235862
