詳細信息（自力式調節閥自力式壓力調節閥報價 自力式壓力調節閥廠家價格自力式溫度調節閥價格自力式調節閥供貨商）

品牌： -
型號： -
加工定制： 是
材質： 不銹鋼
連接形式： -
公稱通徑： -
適用介質： 各種高腐蝕化學介質氧氣其他空氣氮?dú)庥推氛羝睔庖夯瘹鈿錃馊跛釅A介質水
規格： -

自力式調節閥自力式壓力調節閥報價自力式壓力調節閥廠家價格自力式溫度調節閥價格自力式調節閥供貨商自力式調節閥自力式壓力調節閥報價自力式壓力調節閥廠家價格自力式溫度調節閥價格自力式調節閥供貨商

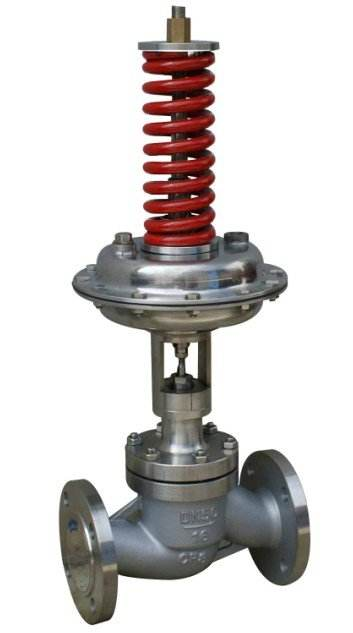

自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。又稱自力式控制閥。

主要技術參數

閥體形式：精小型直通鑄造球型閥

公稱通徑：DN15～250mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa

法蘭標準：ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)

連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式：標準型-17～+450℃

壓蓋型式：螺栓壓緊式

自力式調節閥

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、紡織填料、石墨填料

閥芯形式：?jiǎn)巫⑻淄残烷y芯

流量特性：線性

有效面積：32※ 80 250 630

壓力設定范圍（MPa）：0.8～1.6 0.1～0.6 0.015～0.15 0.005～0.035 0.3～1.2 0.05～0.3 0.01～0.07

保證壓力閥正常工作的最小壓差△Pmin（MPa）：≥0.05 ≥0.04 ≥0.01 ≥0.005

允許上下膜室之間壓差（MPa）：2.0 1.25 0.4 0.15

材料膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維

控制管線、接頭銅管或鋼管10×1；卡套式接頭：R1/4"

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

主要零件材料

1 閥體 WCB CF8 CF8M CF3M

2 閥座、套筒 304 304 316 316L

3 閥芯 304 304 316 316L

結構圖2

4 墊片聚四氟乙烯(PTFE)

5 導向套 304 304 316 316L

6 支座 304 304 316 316L

7 閥蓋 304 304 316 316L

8 底盤 304 304 316 316L

9 彈簧 65Mn 304 316 316L

10 填料聚四氟乙烯(PTFE)/柔性石墨

11 螺母 304 304 316 316L

12 執行器 25#(特殊要求可訂做)

主要性能指標

設定值偏差 ±8%

允許泄露量

(在規定實驗條件下) 硬密封 4×0.01%閥額定容量

軟密封 DN15～50 DN65～125 DN150～250

10氣泡/min 20氣泡/min 40氣泡/min

允許工作溫度

公稱通徑 15～125mm 150～250mm

密封型式硬密封 ≤150℃ ≤140℃

冷卻罐≤200℃ 冷卻罐和加長件≤200℃

冷卻罐和散熱片≤350℃ ※ 冷卻罐和加長件≤300℃ ※

軟密封 ≤150℃

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

主要外形尺寸

自力式壓力調節閥外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300

法蘭接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200

法蘭端間距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850

壓力調節范圍(KPa)

15-140 H 475 520 540 710 780 840 880 915 940 1000

A 280 308

200-500 H 455 500 520 690 760 800 870 880 900 950

A 230

120-300 H 450 490 510 680 750 790 860 870 890 940

A 176 194 280

480-1000 H 445 480 670 740 780 850 860 880 930

A 176 194 280

600-1500 H 445 570 600 820 890 950 1000 1100 1200

A 85 96

1000-2500 H 445 570 600 820 980 950 1000 1100 1200

A 85 96

大約重量(Kg) 26 37 42 72 90 114 130 144 180 200 250

導壓管接口螺紋 M16X1.5

其它

額定流量系數、噪音衡量系數、允許壓差

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300

額定流量系數KvS 7 11 20 30 48 75 120 190 300 480 760 1100 1750

噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2

允許壓差(Mpa) PN16 1.6 1.5 1.2 1,0 PN40 2.0

直接作用

直接作用式調節閥又稱為彈簧負載式調節閥，其結構內有彈性元件：如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。

間接作用

間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。

如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。

如果是流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構。

如果是溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。

主要型號

編輯

自力式調節閥：ZZY 型直接作用自力式壓力調節閥

ZZVP-16B 型直接作用自力式微壓調節閥

ZZCP-16 型直接作用自力式差壓調節閥

ZZYP-16-2 型指揮器操作型自力式壓力調節閥

ZZWPE 型自力式溫度調節閥

ZZYVP-16B 型氮封調節裝置

ZFQ-1型防爆阻火呼吸閥
