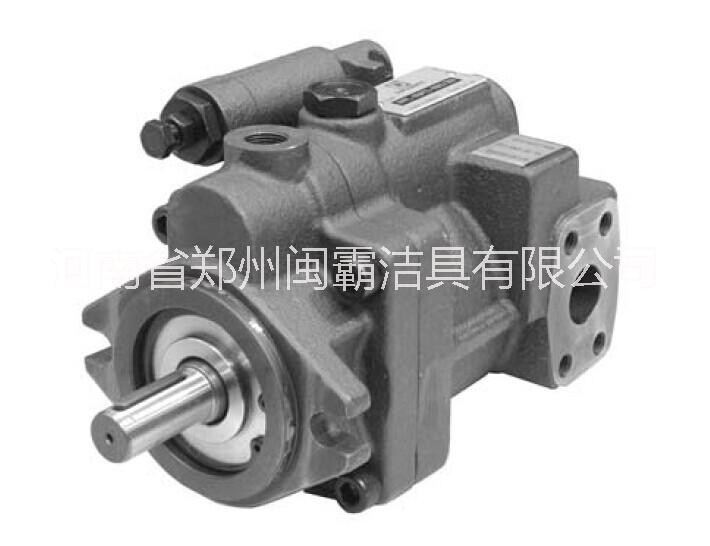

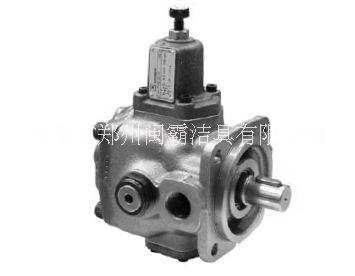

DUPLOMATIC柱塞泵

LOMATIC柱塞泵-VPPM

— 斜盤式軸向柱塞變量泵VPPM，適用于開式回路。

— 該泵可提供四種不同的規格，排量分別為29,46,73以及

87cm3/rev。

— 泵的流量和轉速及斜盤擺角成正比，而且斜盤擺角可以無級調節。最

大擺角和最小擺角可通過相應的調節螺釘進行機械限制。

— 該系列泵適用于中高壓工作壓力(連續工作壓力至280 bar，峰值壓力

至350 bar)。由于一些特殊設計，該系列泵的驅動軸可以承受較高的

軸向和徑向負載。

— 該泵通常提供ISO 3019/2安裝法蘭，多聯泵的中間級泵和尾泵除外。

多聯泵僅提供SAE J744 2孔法蘭和SAE J744花鍵軸 (見第16節)。

—     根據應用需求 (見第8 - 14節)，該系列泵可提供7種不同的控制機構。

—     泵規格 008 016 022 036 046 070 100

—     排量 cm3/rev 8 16 22 36 46 70 100

—     1500 rpm時流量 lt/min 12 24 33 54 69 105 150

—     工作壓力 bar 210 280

—     轉速 rpm 500 - 2000 500 - 1800

—     旋轉方向 順時針(從軸端觀察)

—     液壓連接 SAE 法蘭

—     安裝形式 SAE法蘭 J744 - 2孔

—     泵體油液容積 dm3 0,2 0,3 0,6 1 1,8

—     質量 kg 8 12 12 23 23 41 60
