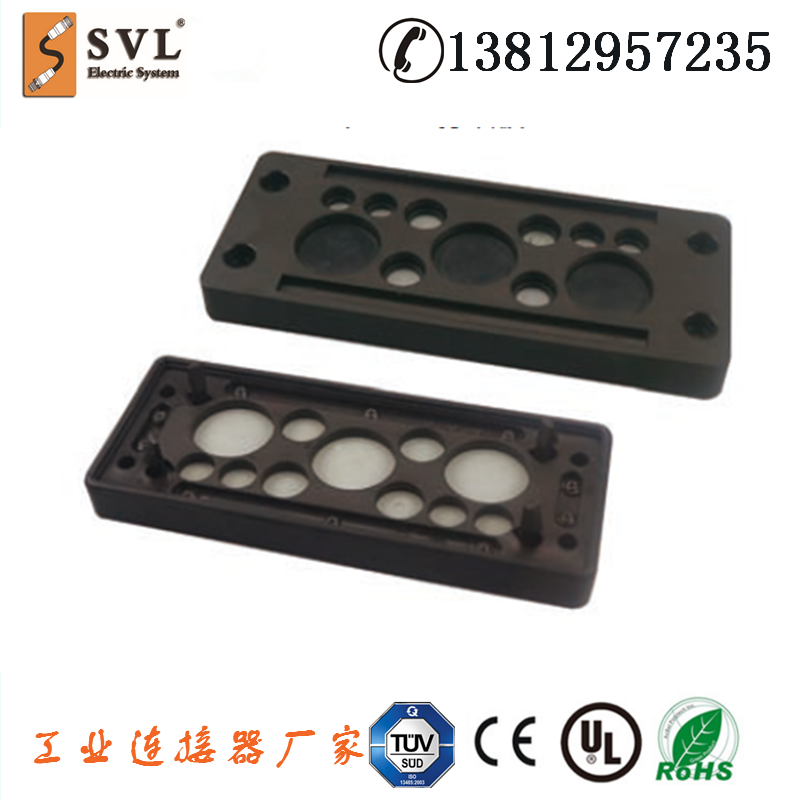

電纜穿墻板系統CQB4|電線穿入固定板|電纜穿線板|對應KDL16/4
[穿墻板過線系統
電纜穿線板
穿墻板系統]
電纜穿墻板廠家
[穿墻板過線系統 電纜穿線板 穿墻板系統]
郵箱：
手機：
- 品牌： svles
- 型號： KEL
- 應用范圍： 傳感器
- 種類： 接線座/接線板
- 接口類型： AC/DC
- 加工定制： 否

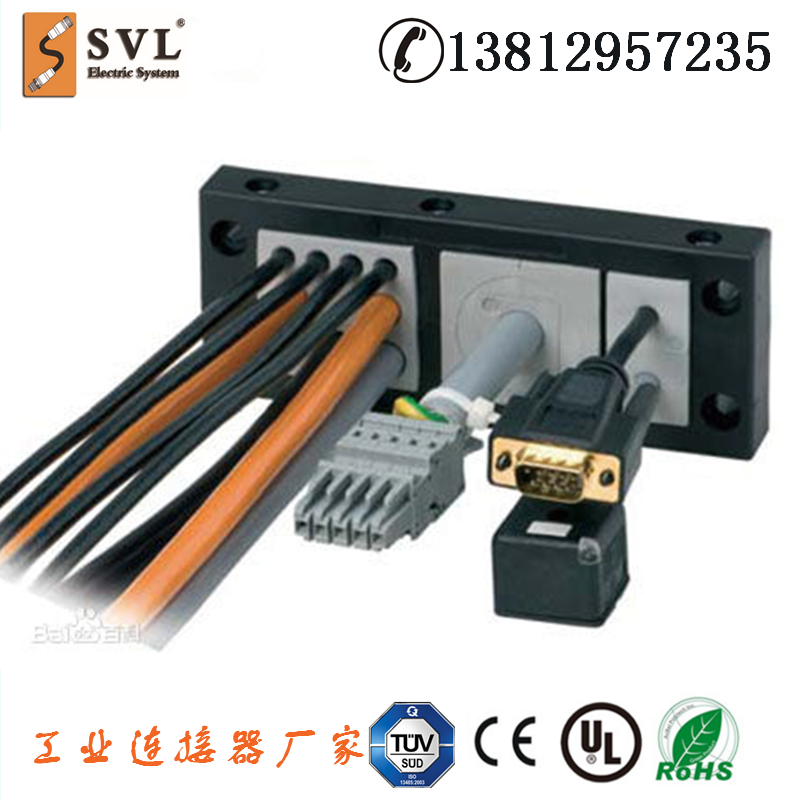

可開式電纜穿墻板系統，可以幫助您將預裝配的電線電纜，如：機柜總線、計算機電纜、服務器電纜等無需拆卸插頭就安全穿入各類機箱、機柜面板。
穿墻板能使您的安裝速度快10倍、節省空間50%。
模塊化的設計以及IP54的密封防護等級使您能夠在各種情況下解決您的電線引入問題。
簡潔的外形使您的機柜看起來美觀、。
二。產品特點
1．電纜無間斷導入
可開式穿墻板讓您無需剪斷電線電纜無需即可穿入設備
2.安裝快速
您能夠在短至5分鐘內完成穿墻板的安裝
3.模塊化的設計
不同尺寸的橡膠夾頭、堵頭的組合滿足您的多種線纜穿入、固定方案
4.節省空間、安裝密度高
您再也不用苦惱大量接頭帶來的空間浪費
5．良好的密封、阻燃和耐低溫性能
我們的穿墻板達到IP54的防護等級、V0的阻燃等級，可在-40-120℃下正常使用
6．美觀
為各類機柜度身定做，使穿線板與機柜融為一體，您的設備會立即擁的質感
三.產品詳細數據
尺寸圖：
CQB 4:
| 型號 | 顏色 | 小孔數 （5~16mm） | 大孔數 （16~29mm） | 安裝高度 | 安裝高度 | 包裝 |
| CQB 4 | 黑色 | 4 | 0 | 0.39 | 10 | 10 |
| 材料 | 改進型尼龍66 |
| 顏色 | 黑色 |
| 溫度 | -40-120℃ |
| 防護等級 | IP54 |
| 阻燃特性 | 阻燃等級V0 |
| 應用場合 | 電力控制柜、通訊控制柜、機床控制柜、自動化設備、電源柜等需要電纜穿入穿出場合。 |
| Type | Color | Small Opening （5~16mm） | Large Opening （16~29mm） | Installation Height | Installation Height | Package Unit |
| CQB 4 | Black | 4 | 0 | 0.39 | 10 | 10 |
| Material | Polyamide |
| Color | Black |
| Temperature | -40-120℃ |
| IP Code | IP54 |
| UL Flame Rating | V0 |
| Application | Cable feeding for power cabinet, communication cabinet, automatic equipment etc |
對于電氣柜，電纜線通常需要穿過柜體，接到柜體內的元器件上，傳統的做法是在柜體上開孔，通過電纜接頭來固定鎖緊電纜線，根據電纜線數量和外徑來選擇柜體開孔數量和大小，如果柜體孔口一旦開好，后續要增加開孔數量，就非常困難，同時我們發現對于開孔數量比較多的柜體，為了滿足安裝空間的要求，柜體需要做的很大。在上述情況下我們顯然可以看到為此增加的人工成本和生產成本如下：
1，隨著電纜線的數量和外徑變化，設計人員需要跟著變更圖紙，無形中增加了設計人員的工作量。
2，柜體開孔成本和安裝鎖緊電纜接頭產生的人工成本。
3，柜體增大的成本。
如果我們能使用穿墻板系統，就能通過模塊化設計，使開孔尺寸標準化，通過調整穿墻板密封模塊的數量和大小就能適應電纜線的數量和外徑變化，同時有效的減小柜體體積。
穿墻板在安裝和穿線速度上比傳統電纜接頭快10倍，空間節省高達50%。只要將塑料KDP嵌入到控制柜壁，固定后將電纜穿過，這樣安裝就完成了穿墻板作為一個通過和固定裝置，主要針對的是用于控制柜、系統裝置和機械工程的電纜和氣管。任何需要快速安裝并具有高安裝密度，用于保護電纜的地方，都可使用穿墻板。
現代工業生產對其各個環節連接系統的安全性、可靠性、快速安裝性的要求越來越苛刻。
昆山西威聯電氣系統有限公司是一家專注于精密連接器，工業網絡及專業自動化元器件的創新型企業。西威聯SVLES在電源、信號以及數據處理的工業環境里，為的客戶和合作伙伴提供產品、解決方案和服務。SVLES堅持發展之路是為滿足客戶的不同需求，提供創新、可持續發展和的解決方案。SVLES公司的產品符合德準（DIN），同時也執行歐洲標準（EN）和（IEC），產品制造依據DIN ISO9001。主要提供預鑄式連接器（M8 - M40）、現場可接線式連接器、法蘭式連接器、閥式連接器、分線盒、分線器、分配器、方型重載連接器、電纜引入穿墻板電纜保護軟管及附件，電纜防水接頭，電纜標識等電氣連接和保護產品。產品廣泛應用到軌道交通、能源、工程自動化、風力發電電力電氣、自動化設備、電氣設備、機床、機械手、工程機械、印刷機械、切割設備、雕刻機械、汽車流水線等各行各業。作為創新型的連接器生產商，SVLES不但能夠提供連接器產品，更重要的是在連接器工業建立標準，以及根據客戶的特別要求提供不同的連接及網絡系統方案。
