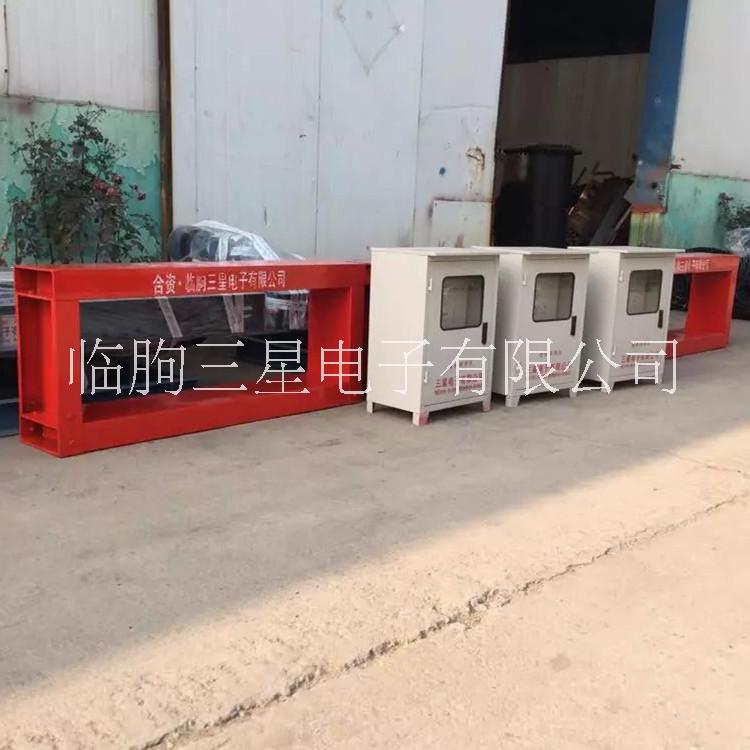

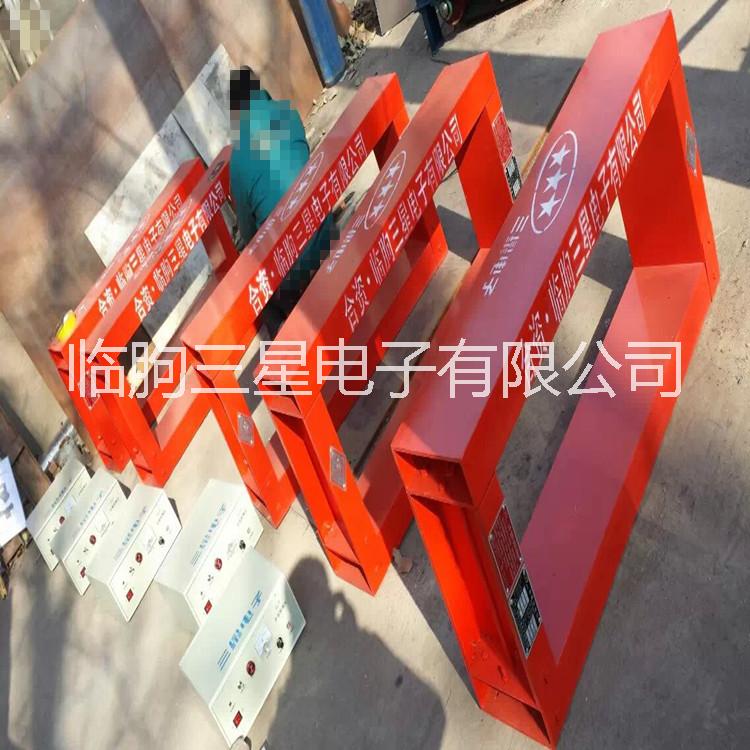

金屬探測器GJT 金屬探測器GJT-2F-8 金屬探測器

   公司簡介

     臨朐三星電子有限公司是專業研制生產粉體自動化計量控制設備和建材機械設備的合資企業。公司總經理和企業主要、科技人員均有二十年從事專業的歷史。公司是合資于1993年5月，是以環保除塵機械制造為導向，計量與配料系統及工業儀表為中心，是計量，配料，輸送，除塵、安裝工程集一身的公司。截止2011年底，為國內千余家水泥廠、化工廠等提供了上萬臺控制微機、儀表及給料機械設備，為地方建材工業的技術進步做出了積極貢獻。產品通過了ISO9001.2000質量認證體系，樹百年公司，立百年信譽。主要客戶煤炭、水泥廠、制磚廠、化工廠、發電廠、糧食、礦山、冶金、港口、食品、造紙、玻璃、陶瓷等。公司在社會上樹立了良好的社會信用，曾榮獲“山東省私營企業”，“山東省綜合經濟實力一”，濰坊市“民營企業”，連續多年獲得臨朐縣“科技進步企業”，“民營企業”等稱號。
     本公司主要產品有：以皮帶秤、螺旋稱、消化倉、破拱料斗、配料機、提升機、除塵器為主及PLC計算機自動控制系統；磁選機和除鐵器系列、混料生產線以計算機配料秤、加長雙軸攪拌機為主。

GJT-2F系列金屬探測器簡介

GJT—2F型金屬探測器是在原有探測器的基礎上，經過不斷更新改進設計，使其性能更加可靠，使用更加合理。GJT—2F系列金屬探測儀適用于工礦企業中的各種非磁性物料帶式輸送及處理系統，能準確探測出混在物料中的鐵、鋼、錳鋼、鉻鋼、鋁、銅等各種金屬雜物，除報警指示燈閃亮，蜂鳴器鳴叫外，控制回路有繼電器接點輸出可與除鐵器配套使用，進行自動除鐵，也可直接令皮帶機停車人工除鐵，對防止金屬進入原料破碎系統，保護設備安全運行提供可靠的保證。GJT—2F型金屬探測儀與以往機型相比，有以下改進：

 1、應用了金屬檢測技術——數字移相技術及相關檢測技術，并采用全套進口集成電路及原器件，使整機性能更加穩定，印刷電路板采用接插式連接，備件標準化，拆裝維修方便。
2、高靈敏度設計，并且靈敏度調試定量化。

3、控制箱既可以現場安裝，也可以遠傳到控制室內，的電路設計可以使遠傳距離達到150米（該功能可根據用戶需要選擇）。

4、的傳感器設計，使其在相同的穩定性及抗沖擊條件下，重量較以往傳感器減輕了2/3，使現場安裝更方便。

5、采用了多種抗干擾措施，對電路自身產生的噪聲和外界各種干擾均有很強的抑制能力，有效地防止了誤報警。

6、具有供維護、調試用的監測回路和故障自診斷功能，便于調整和修理。

二、工作原理
本機是利用金屬在進入傳感電磁場時產生的金屬信號，通過電子技術對之進行處理，并驅動執行機構動作，從而排除有害金屬。

的金屬檢測技術的研究成果表明，金屬在通過傳感電磁場時，不僅引起電磁場幅度的變化，同時引起電磁場相位也產生變化。而且，金屬的屬性不同（磁性的，非磁性的）引起電磁場幅度和相位的變化也不相同。以往所有機型的探測器都是檢測幅度變化信號，而忽略了相位變化信號。GJT—3E型金屬探測儀采用的金屬檢測技術——數字移相及相關檢測技術，對金屬進入傳感電磁場所產生的幅度和相位變化信號均予以檢測，從而得到對該金屬的檢測靈敏度。因而使該機的檢測靈敏度和抗干擾指標上比以往機型有很大提高。

三、技術指標

GJT—2F型金屬探測儀整機按戶外型防水、防塵結構設計，符合IP54標準，全天候工作。主要技術指標如下：

（1）控制箱

外形尺寸：350mm×300mm×110mm

重量：9kg

結構形式：戶外壁掛式防水、防塵結構

工作方式：全天候連續工作

輸出信號：繼電器接點輸出，一組常開，一組常閉

接點容量：5A，220VAC/28VDC

定時功能：繼電器吸合后延時釋放，時間1-10秒。

（2）探測傳感器

結構形式：平板型可拆卸結構

適用輸送膠帶寬度：500mm-2000mm

適用輸送膠帶速度：0.8—3.5米/秒

（3）綜合性能指標

電源電壓：AC220V±10% 50HZ

消耗功率：∠40W

環境溫度：—200C—+500C

相對濕度：85% RH

傳感器安裝平面與水平面夾角≤18度

傳感器與控制箱之間距離∠150米.
