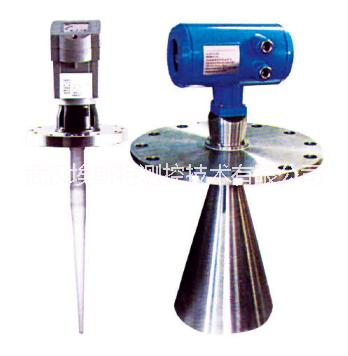

E+H智能型微波物位儀

智能型微波物位計（雷達）

用于連續與非接觸物位測量的智能變送器已獲NMI和PTB認證適用于計量交接和總量控制場合

特性與優勢：

·精度0.5MM（2值）

·國際認證（NMI,PTB)適用于計量交接。

·通過數文顯示菜單輕松進行現場操作。

·通過操作軟件進行組態、文件編制及維護。

·可選擇天線。

·且通過帶24V直流電源的四線制電纜簡單安裝（本安）。

·所有天線均采用氣密過程連接。

·總量控制型精度為3mm.

應用

MicropilotS可使用在儲罐內也可用于計量交接，作高精度物位測量。根據OIMLR85和API3.1B應用于相關場合。

·帶拋物面天線的FMR533極其適用于罐內測量，量程可達到40M.

·帶平面天線的FMR532適用于導波管內測量，量程可達到38M.

·帶桿式天線的FMR531可用來對腐蝕性較高的介質及較窄的安裝短管里進行高精度測量。

·帶喇叭天線的FMR530適用于罐內，由于儲罐和安裝短管的幾何尺寸限制而不允許使用拋物面天線的場合。

功能與系統設計

測量原理

M i c r o p i l o t 是一種 " 俯視式 " 時間行程測量系統。用于測量從參考點 ( 即過程連接點 ) 到物料表面的間距。天線發出微波脈沖，在被測物料表面產生反射，并被雷達系統所接收。

輸入

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理 ， 識 別 出 微 波 脈 沖 在 物 料 表 面 所 產 生 的 回 波 。 明 確 的 信 號 識 別 由 P u l s e M a s t e r 軟件完成，該軟件凝聚了多年的時間行程測量的經驗。通過該軟件的算法可達到毫米級精度。

距離物料表面的距離D 與脈沖的時間行程t 成正比：

D=c·t/2

其中c 為光速

因空罐距離E已知，則物位L為：

L = E - D

E 的參考點可參見上圖。

M i c r o p i l o t 有回波干擾抑制功能。此功能可由用戶，保證了由邊緣和焊縫等干擾源引起的干擾回波不會被誤認為物料回波。

輸出

M i c r o p i l o t 通過輸入空罐高度 E ( = 零點 ) ，滿罐高度 F （ = 滿量程）及一些應用參數來進行設定。應用參數將自動使儀表適應測量環境。對電流輸出型儀表，數據點"E"和"F"分別對應于4mA和20mA輸出，對數字輸出型和顯示模塊，則分別對應于0％和100％。

可在現場或遠程手工或半自動地通過輸入表格進行線性化，以便對球罐、臥式柱型罐及錐底罐中的物位進行測量。

設備結構

M i c r o p i l o t S可用于罐內或?qū)Рü軆?nèi)的測量。不同型號的儀表適用于不同的應用場合：

·帶平面天線的M i c r o p i l o t S F M R532更適合于使用在直徑≥150 mm的導波管內·帶喇叭天線的M i c r o p i l o t S F M R 530可使用在直徑＜1 5 0mm的導波管內， 然

而，不能使用于計量交接場合·帶拋物面天線的M i c r o p i l o t S F M R533更適用于在罐內測量

·帶喇叭天線的M i c r o p i l o t S F M R530可用于在直徑較小的安裝短管內測量·帶桿式天線（P T F E）的M i c r o p i l o t S F M R531更適用于在含高腐蝕性介質的

場合（例如：）

·各種儀表均有帶H A R T協議的無源4 20mA輸出

·利用顯示與操作模塊VU 331 ·利用個人計算機、FXAl9 3及操作軟件T o F T o o1

ToF Tool是E n d r e s s+H a u s e r基于時間行程原理的儀表(如雷達、超聲波、導波雷達等)的圖形化操作軟件。其功能包括組態、加密數據、故障診斷及測量點的文件編制。

遠程操作

·利用H A R T手操器D X R 3 7 5

·利用個人計算機、C o m m u b o x F X A l9 1及操作軟件C o m m u w in I I及T o F T o o l ·利用個人計算機，TSM（罐旁指示儀）及操作軟件F u e l s M a n a g e r
