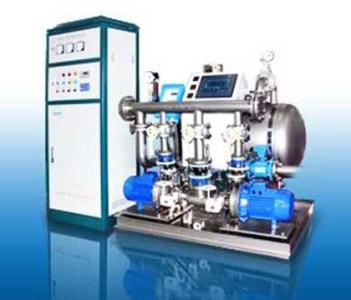

變頻給水機組

生活變頻給水機組變頻調速的特點及分析：

用戶用水的多少是經常變動的，因此供水不足或供水過剩的情況時有發生。而用水和供水之間的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低；用水少而供水多，則壓力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。
變頻恒壓供水設備對于某些工業或特殊用戶是非常重要的。例如在某些生產過程中，若自來水供水因故壓力不足或短時斷水，可能影響產品質量，嚴重時使產品報廢和設備損壞。又如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引起重大經濟損失和人員傷亡。所以，某些用水區采用變頻恒壓供水設備，具有較大的經濟和社會意義。
隨著電力技術的發展，變頻調速技術的日臻完善，以變頻調速為核心的智能變頻恒壓供水設備取代了以往高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；由于泵的平均轉速降低了，從而可延長泵和閥門等東西的使用壽命；可以起動和停機時的水錘效應。其穩定安全的運行性能、簡單方便的操作方式、以及齊全周到的功能，將使供水實現節水、節電、節省人力，最終達到率的運行目的。

生活變頻給水機組PID控制原理：
根據反饋原理：要想維持一個物理量不變或基本不變，就應該引這個物理量與恒值比較，形成閉環系統。我們要想保持水壓的恒定，因此就必須引入水壓反饋值與給定值比較，從而形成閉環系統。但被控制的系統特點是非線性、大慣性的系統，現在控制和PID相結合的方法，在壓動較大時使用模糊控制，以加快響應速度；在壓力范圍較小時采用PID來保持靜態精度。這通過PLC加智能儀表可時現該算法，同時對PLC的編程來時現泵的工頻與變頻之間的切換。實踐證明，使用這種方法是可行的，而且造價也不高。

變頻恒壓供水設備要想維持供水網的壓力不變，根據反饋定理在管網系統的管理上安裝了壓力變送器作為反饋元件，由于供水系統管道長、管徑大，管網的充壓都較慢，故系統是一個大滯后系統，不易直接采用PID調節器進行控制，而采用PLC參與控制的方式來實現對控制系統調節作用。

變頻供水設備變頻應用方式：通常在同一路供水系統中，設置多臺常用泵，供水量大時多臺泵全開，供水量小時開一臺或兩臺。在采用變頻恒壓供水設備進行恒壓供水時，就用兩種方式，其一是所有水泵配用一臺變頻器；其二是每臺水泵配用一臺變頻器。后種方法根據壓力反饋信號，通過PID運算自動調整變頻器輸出頻率，改變電動機轉速，最終達到管網恒壓的目的，就一個閉環回路，較簡單，但成本高。前種方法成本低，性能不比后種差，但控制程序較復雜，是未來的發展方向，我公司開發NKL-A系列變頻恒壓供水設備系統就可實現一變頻器控制任意數馬達的功能。下面講到的原理都是一變頻器拖動多馬達的系統。

變頻調速給水機組產品特點：
·采用微機控制，自動化程度高；
·消防管網壓力穩定，精度高，波動??；
·各臺泵能交替工作，以防備用泵長期不用而銹死，且泵間負荷均衡，運行可靠性能提高；
·一臺泵發生故障后，能自動切換到另一臺泵；
·有過流、過壓、過熱等保護功能齊全；
·具有水箱無水停機保護功能

生活變頻調速給水機組原理：生活變頻調速給水機組充分利用自來水管網的原有壓力能源，在同樣供水需求的情況下，可以選用功率相對較小的水泵及控制設備，同時在夜間小流量用水的情況下利用自來水水壓直接供水而無需起動水泵。相比較于傳統的帶水池的生活變頻調速給水機組可節約大量的電能運行成本及投資成本。

生活變頻調速給水機組采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空器管網內所產生的負壓，在充分利用自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空器管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增加的目的（且絲毫不會影響管網其它用戶水），又節省建水池，水箱的投次，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50%以上。生活變頻調速給水機組全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。

生活變頻調速給水機組特點： 1、生活變頻調速給水機組節能
生活變頻調速給水機組能根據用戶的實際用水量和使用壓力自動檢測，調節電動機的轉速(耗電量)，使生活變頻調速給水機組始終處于率的工作狀態。
2、生活變頻調速給水機組供水管網壓力穩定
生活變頻調速給水機組由微機構成自動閉環控制，能在0.5秒內使變化的壓力恢復正常，壓力調節精度為設定值的±5%。
3、生活變頻調速給水機組占地小、投資少，安裝工期短。
生活變頻調速給水機組與其他老式生活變頻調速給水機組相比節約占地3~16倍，比建水塔節約投資15%~60%。設備體積小，組裝、安裝調試方便，運輸及安裝工期短。
4、生活變頻調速給水機組保護功能全，運行安全可靠，操作方便。
生活變頻調速給水機組主機采用進口變頻調速器，自身具有欠壓、過壓、過流、過載、短路、過熱、失速防止等保護功能，無故障運用達10萬小時以上。設備配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然，便于非專業人員很快熟練掌握。
5、生活變頻調速給水機組供水功能全，保險系數高
生活變頻調速給水機組局部出現故障時，能啟用應急功能繼續供水。華振設備可與市政供水網自動并網運行，并具有雙恒壓功能，即能滿足生活生產用水的正常壓力和流量，有能在出現火情時自動轉換為高壓大流量供水，可一機多用。
6、生活變頻調速給水機組適用范圍
生活變頻調速給水機組供水壓力0.15~2.0MP，供水高度10－200米，單套生活變頻調速給水機組每小時供水量10~50000m3/h，可用于大、中、小型自來水的配套改造；可用于企事業單位、住宅區、農村的生產、生活、辦公用水。

生活變頻調速給水機組的功能特點. 1、生活變頻調速給水機組兩種工作方式：
生活變頻調速給水機組自動工作方式：自動方式是作為正常供水狀態下的一種工作方式。一般來講，當客戶正常供水后即選定該種方式，在自動方式工作時，一切管網的不同供水要求，都將在黑龍江智能化箱式泵站有效的控制之下，進行多種功能的適應工作。
生活變頻調速給水機組手動工作方式：該操作方式是為自動工作方式發生故障時，為用戶應急設置的一種工作方式，該工作方式完全采用最簡單的啟動方式，這種方式在操作面板上直接啟停任何臺水泵電機，一般只有在自動失靈或調試的情況下才采用。
2、生活變頻調速給水機組容易并入智能化管理系統，主要部件采用優質元件，整套系統具有很高的可靠性和抗干擾性，其自帶的標準串行通訊口（RS485），使得系統與計算機的通信十分方便。
3、生活變頻調速給水機組水位保護功能，當水罐水位低于設定水位，系統自動保護停機。液位控制器性能穩定可靠。
4、生活變頻調速給水機組自動復位功能，停電后復電時或水位恢復時系統自動啟動。
5、生活變頻調速給水機組故障泵功能，故障泵后直接退出運作程序，由備用泵接替工作。
6、生活變頻調速給水機組自動保護功能：有過載、過流、短路、缺相、超壓、欠壓及缺水停機等自動保護功能。

生活變頻給水機組的應用. 1、生活變頻調速給水機組的特點及分析
用戶用水的多少是經常變動的，因此供水不足或供水過剩的情況時有發生。而用水和供水之間的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低；用水少而供水多，則壓力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少時供水也少，從而提高了供水的質量。生活變頻調速給水機組對于某些工業或特殊用戶是非常重要的。例如在某些生產過程中，若自來水供水因故壓力不足或短時斷水，可能影響產品質量，嚴重時使產品報廢和設備損壞。又如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引起重大經濟損失和人員傷亡。所以，某些用水區采用生活變頻調速給水機組，具有較大的經濟和社會意義。隨著電力技術的發展，變頻調速技術的日臻完善，以變頻調速為核心的智能生活變頻調速給水機組取代了以往高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；由于泵的平均轉速降低了，從而可延長泵和閥門等東西的使用壽命；可以起動和停機時的水錘效應。其穩定安全的運行性能、簡單方便的操作方式、以及齊全周到的功能，將使供水實現節水、節電、節省人力，最終達到率的運行目的。
2、生活變頻調速給水機組應用方式
通常在同一路供水系統中，設置多臺常用泵，供水量大時多臺泵全開，供水量小時開一臺或兩臺。在采用生活變頻調速給水機組進行恒壓供水時，就用兩種方式，其一是所有水泵配用一臺變頻器；其二是每臺水泵配用一臺變頻器。后種方法根據壓力反饋信號，通過PID運算自動調整變頻器輸出頻率，改變電動機轉速，最終達到管網恒壓的目的，就一個閉環回路，較簡單，但成本高。前種方法成本低，性能不比后種差，但控制程序較復雜，是未來的發展方向，我公司開發NKL-A系列生活變頻調速給水機組系統就可實現一變頻器控制任意數馬達的功能。下面講到的原理都是一變頻器拖動多馬達的系統。

恒壓供水與其它供水方式的比較：
傳統的供水方式：一般城市管網的水壓為1.4-2.4kg/cm2, 只能保證6層樓以下樓房的用水.其余聲部各層均須"提升"水壓才能保證用水要求.以前大多采用傳統的水塔,高位水箱或是氣壓增壓設備, 但它們都必須有水泵以高出實際用水高度的壓力來提升水量,增大了水泵的軸功率和能耗.

水箱/水塔供水：系統供水是由水箱/水塔直接供應，即為重力供水。它是由位置高度所形成的壓力來進行供水的，因此，必須建造高大的水塔或在建筑物屋頂建立貯水箱。由于水塔和水箱的容積是一定的，在用水高峰常常不能滿足供水要求。同時，由于其存水量大，在屋頂形成很大的負重，增加了結構的承重和占用樓層的建筑面積。此外，水箱和水塔的貯水，增加了水被二次污染的機會。

氣壓供水設備：氣壓供水設備不在屋頂上設置水箱，也不用單獨建筑水塔，僅在地下室或某些空余之處設置水泵機組和氣罐設備。采用壓力給水來滿足供水要求。氣壓供水設備是以氣壓罐代替水塔或高位水箱，利用密閉壓力罐內的壓力將水壓送入管網，其優點是靈活性大，建設快，少受污染，利于抗震等；缺點是體積和投資大，壓力變化大，運行效率低，還需空氣壓縮機充氣。因此，耗費動力較多，維護費用高。

生活變頻調速給水機組其優點是： a、起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；
b、由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命；c、可以起動和停機時的水錘效應；一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，可考慮適當減小變頻器的容量，但應注意留有足夠的容量。
雖然水泵在低速運行時，電動機的工作電流較小。但是，當用戶的用水量變化頻繁時，電動機將處于頻繁的升、降速狀態，而升、降速的電流可略超過電動機的額定電流，導致電動機過熱。因此，電動機的熱保護是必需的。對于這種由于頻繁地升、降速而積累起來的溫升，變頻器內的電子熱保護功能是難以起到保護作用的，所以應采用熱繼電器來進行電動機的熱保護。在主要功能預置方面，頻率應以電動機的額定頻率為變頻器的工作頻率。升、降速時間在采用PID調節器的情況下，升、降速時間應盡量設定得短一些，以免影響由PID調節器決定的動態響應過程。如變頻器本身具有PID調節功能時，只要在預置時設定PID功能有效，則所設定的升速和降速時間將自動失效。
