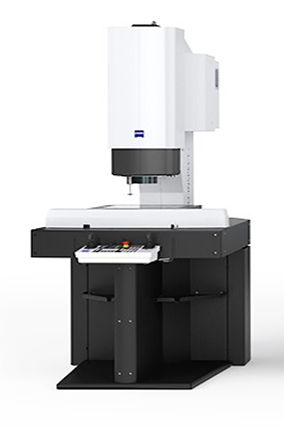

德國蔡司O-INSPECT543復合掃描三坐標

O-INSPECT 322 標配接觸式探頭 – 更提供蔡司掃描功能。集光學和接觸式測量于一體，便捷的 CALYPSO 三維CAD 軟件同時整合測量數據，可以確保用戶充分信賴測量結果。


始于三維

當其他測量機只能提供單點掃描和相對較大的探測力時，O-INSPECT 322標配掃描功能，配合的VAST XXT探頭確保使用毫牛頓級別的探測力就能進行測量。因此，得以實現真正意義的三維形狀及位置幾何要素測量。

遠心光學

由于遠心光學的復雜性，大多數光學測量機并不采用這種技術。不同于傳統光學技術，遠心光學并不取決于與物體的距離：遠心鏡頭中不同材料厚度的被測對象均可在合適的圖像尺寸內獲得測量。

O-INSPECT 標配用于顯微鏡的12倍變焦遠心 Discovery 鏡頭，其可以利用多余的縮放范圍補償出現的偏差。出色的影像質量來源于鏡頭和自適應照明系統，其可以提供投射光和多束不同角度的反射光，且每束都有紅藍兩色。照明可根據被測件的形狀和顏色作出的調整。確保的圖像質量。

即使在惡劣的溫度條件下亦能保持

O-INSPECT 非常不易受到不同環境溫度的影響。當其他測量機需要配備嚴格控制環境參數的測量實驗室時，O-INSPECT 可以在很大溫度范圍內獲取可靠的測量結果，因此適合于生產車間使用。

有多種托盤可供選用。這些托盤可被用于玻璃邊框內的標準托盤裝卸系統，確保的靈活性。

包含設備

• Discovery 遠心縮放鏡頭
• 自適應照明系統
• VAST XXT 掃描探頭
• 測針更換架
• 參考球

選項

• 帶玻璃托盤和三明治托盤的裝卸系統
• 校準托盤


軟件

• CALYPSO
