詳細信息（太赫茲棱鏡透鏡偏振片 TYDEX公司太赫茲偏振片合理供應 *理）

型號： HRFZ-SI透鏡
品牌： TYDEX
加工定制： 否
材質： HRFZ-SI高阻硅
外形尺寸： 最大 100mm
適用范圍： 波長7um-3mm(或更高)
裝箱數： 1
規格： 次半球/半球透鏡
尺寸誤差： ±0.25 mm
通光孔徑： ≥90%
表面精度： ±0.01mm

公司介紹：

Tydex公司于1994年成立于俄羅斯的圣彼得堡，是俄羅斯國家光學制造企業，科研院所及各國許多研究機構都信賴的廠商，是從事光學領域的高科技公司中久負盛名的企業之一。Tydex公司專業定制生產的光學元件和儀器包括：太赫茲波光子學，太赫茲組件，光譜儀，測溫和熱成像，傳感器和探測器等各種自定義制造。

太赫茲基本介紹：太赫茲（THz）波是頻率為~0.1-10THZ（~3mm-30um），介于微波和中紅外區域的電磁波。和可見紅外光相比，THZ波可以穿透常規的材料如：皮膚，塑料、衣服或者自材料。由于光子能量低，因此不會造成和離子輻射（X光）一樣的損害。這些特點能讓許多人想把它應用在安保，包裹檢查，半導體特征分析，化學組成分析以及生物研究領域。

維爾克斯光電專業供應TYDEX太赫茲光學元件，是TYDEX中國區的理商。。憑借多年的代理經驗，強力的專業技術背景和多年的設備安裝經驗，維爾克斯能夠滿足客戶不同的應用要求，精準地為客戶提供高性價比的解決方案，并保證設備及時安裝、調試和故障排除。

（一）太赫茲棱鏡(THz Prisms)

棱鏡，是由兩兩相交但彼此均不平行的平面圍成的透明物體，用以分光或使光束發生色散。主要分為直角棱鏡和等邊三角棱鏡。直角棱鏡，一般鍍有光學膜層，能內部的全反射入射光，和普通的反射鏡相比，更容易安裝，對機械應力具有更好的穩定性和強度。

Tydex 提供了 THz 棱鏡的以下類型︰

1. 常規 （直角）棱鏡，一般用于光學領域的研究。

2. 衰減全反射 (鍍ATR膜) 棱鏡，這種特殊的棱鏡能檢測出傳輸中很難被檢測出來的材料

密集吸收材料的吸收光譜，因為激烈的吸收和菲涅爾反射變得幾乎不可能。在這種情況下，檢測吸收材料是最適宜的方法是抑制全內反射。這個方法是基于<減少（間于高折射率n0介質與在入射角度超過臨界角(Θc=arcsin(n/n0))的低折射系數n的吸收介質）之間的界面輻射的反射系數>的影響. 反射系數值取決于輻射的入射角度，輻射偏振態以及樣品的折射率. 正確選擇棱鏡(特別是棱鏡的底角)可取的好的ATR光譜,抑制THz頻譜內全內反射的方法,可以滿足檢測物質的吸收系數從102-104/cm

普通規格

材質	HRFZ-Si
尺寸公差	+ /-0.2 mm
角度公差	+/-30 arc min
拋光表面的表面質量	80/50 scr/dig
磨光面的表面質量	2.5 Ra
表面精度	±0.01, mm（與理想平面的偏差）

棱鏡可提供客戶定制

（二）太赫茲偏振片(THz Polarizers)

偏振片是由偏振鍍膜、內保護膜、壓敏膠層及外保護膜層壓而成的復合材料，作為一種光學元件，能是把天然光變成偏振光，主要體現于對入射光進行遮蔽或是透過，可使縱向光或橫向光一種透過，另一種遮蔽。

THz偏振片一般應用于太赫茲顯微鏡，太赫茲光譜的研究，太赫茲成像，晶體和聚合物薄膜分子方向，紅外光譜，傳感器探測器等領域。

Tydex提供的高硬度聚乙烯THZ偏振片，可應用范圍覆蓋遠紅外(7um)到THZ(3mm)波段。其工藝為：先在基底課上三角形貌的周期線條，接著在表面鍍一層金屬膜（AI膜）。

特點：

1.長范圍內從MIR (7 um) 到THz（3 毫米或更多）

2.高偏振度，高紅外傳輸

4.基材是高密度聚乙烯 (HDPE)，擁有寬廣的波長范圍且低成本

基底材料	HDPE
適用波長	7um-3mm(或更高)
刻線密度	1200/mm
尺寸	25mm-100mm
偏振態 （K1-K2)/（K1+K2)	〉98% @8um 〉99.5% @30-1000um
消光比 E=K1/(2*K2)	35-40 @8um 350-400 @30-1000um

* 標準口徑是D25mm，光圈可以是圓形或是矩形，對于方形偏振片，

光圈的尺寸可達110 x 110 mm .

以下傳輸曲線

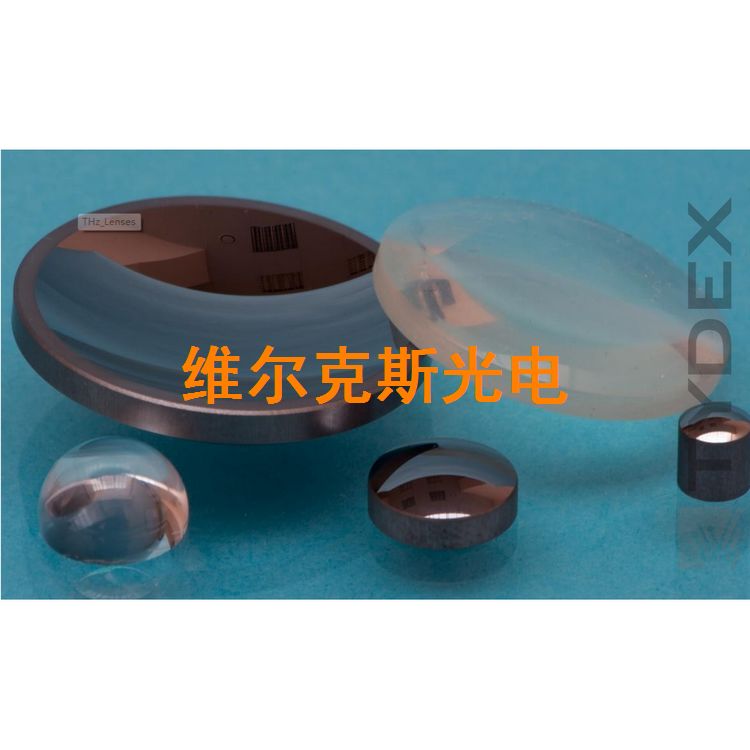

（三）太赫茲透鏡(THz Lenses)

TYDEX提供的THz透鏡有TPX和HRFZ-Si兩種材質，形狀有平凸、雙凸、半球形、子（和諧）彈型、半月形等等。：規格如下

材質	TPX透鏡	HRFZ-SI
類型	平凸、雙凸	次半球/半球透鏡
		超半球透鏡
		子（和諧）彈型透鏡
可定制尺寸	to 100mm	to 100mm
尺寸誤差	±0.25 mm	±0.25 mm
通光孔徑	≥90%	≥90%
有效焦距公差	± 1%	± 1%
表面質量（雙面拋光）	80/50	80/50
表面精度	±0.01mm	±0.01mm
鍍膜	無	根據波長鍍AR增透膜

1． TPX材質透鏡尺寸

No.	直徑		EFL有效焦距
No.	mm	英寸	mm
1	25.4	1	25
2	25.4	1	50
3	25.4	1	100
4	25.4	1	200
5	38.1	1.5	50
6	38.1	1.5	75
7	38.1	1.5	100
8	38.1	1.5	150
9	38.1	1.5	200
10	50.8	2	50
11	50.8	2	75
12	50.8	2	100
13	50.8	2	150
14	50.8	2	200

*所以的EFL都是在波長300um下測得，EFL誤差在THz范圍（30-3000um）的邊緣同折射率色散有關，在可見光范圍內，相比于EFL的制造誤差可忽略不計。
可提供客戶定制尺寸（30mm）

2．HRFZ-SI材質透鏡

我們提供不同型號的HRFZ-Si透鏡，超/次/半球形、子（和諧）彈型、半月形

HRFZ-Si半月形透鏡普通規格：

材質	HRFZ-Si
外形	正彎月
可選直徑	100 mm
外形公差	+0.0 /-0.1 mm
厚度公差	+/-0.1 mm
邊緣厚度變化	<=0.05 mm
通光孔徑	90%
EFL公差	+/-1%
表面質量	80/50 scr/dig
面形精度	根據半徑而不同
鍍膜	AR鍍膜

半月形透鏡尺寸

No.	直徑		EFL
No.	mm	英寸	mm
1	25.4	1	25
2	25.4	1	50
3	25.4	1	100
4	25.4	1	200
5	38.1	1.5	50
6	38.1	1.5	75
7	38.1	1.5	100
8	38.1	1.5	150
9	38.1	1.5	200
10	50.8	2	25
11	50.8	2	50
12	50.8	2	75
13	50.8	2	100
14	50.8	2	150
15	50.8	2	200
