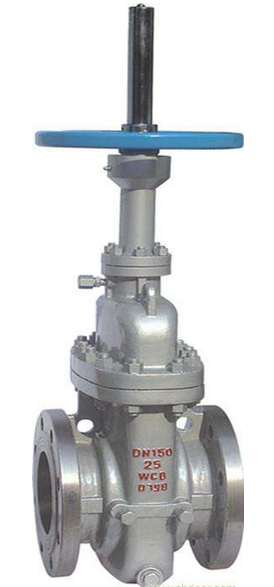

水封平行式雙閘板閘閥

雙閘板閘閥行業，泄漏克星換代閘閥，發刊號：高溫高壓自密封雙平板閘閥,發明人：胡金木，號：ZL200610064978.X，基礎型號：BJSDZ44H/F-1.6-42.0Mpa,美標BJASDZ44H/F-CL150~2500，規格：DN50-1000mm

用途：該閥門適用于化工、石油、天然氣、電廠、煤礦、建筑、鋼鐵、輕工業及污水處理等行業。因介質中常有硬質顆粒和纖維性的污垢等物體，該閥在管道系統中作為啟閉裝置，能起到極好的作用，其推動方式有手動、氣動及電動等。特點：1、 該閥門具有的設計理念，其有普通閥門不可比擬的特性，作為流體控制系統，本產品有效地解決了長期以來無法解決的因雜物而造成的閘閥密封面損壞而泄漏的現象。2、 為了滿足不同用戶的要求，該閥有及美標兩種體系，每一種體系中有通用型、平板閥型和油田閥門。3、 本閥門采用了彈簧自密封結構及特殊型的密封面，使密封副不論在任何位置始終保持吻合，能刮除密封面上粘結的殘留污垢（如泥沙、焊渣等附著物），密封面不受到任何損壞，由于多廠家使用后證明該結構不但能刮盡密封面的各種污垢，而且能把Ф5mm的不銹鋼焊條切斷，而密封面無絲毫損壞，工作正常。4、 由于閥門中彈簧自密封結構能自動補嘗密封面正常的磨損，一方面由于密封性泄漏率為零，另一方面大大提高了閥門的工作使用壽命，為企業節約了成本。5、 該閥門采用了楔式滾柱式開關機構，能輕便地開關閥門，并能補嘗密封面少量泄漏的預警裝置。例如PN4.0Mpa DN300閥門只需一個人用手輪就可以輕松地開啟和關閉，經試驗證明，在相同的壓力等級和口徑條件下，閥門開閉力矩僅為普通閥門的二分之一，如果閥門出現微小泄漏，只要關緊手輪就能使閥門保持零泄漏，而普通閥門不具備這項技能。6、 由于本產品采用了特殊開關機構，防止了普通閘門因溫度變化很大，使閘板卡死，而打不開的現象。7、 該閥在底部設有自動排污系統，始終保持閥體內腔清潔，無殘留物。8、 閥體內設有防塵機構，保證閥門內腔不會有污物浸入，而使內部機構失靈。當閥板下降時，因閥板內部都設有自動緩張裝置，確保了閥體密封面閥板密封面的緊密吻合。底部設有排污裝置，各排污物能及時排走，即使5mm的鋼棍被軋斷后，對密封也沒有任何影響，該閥所具有的特性，普通閥門根本解決不了。發刊號：高溫高壓耐磨自密封平板閘閥,基礎型號：BJSDZ44 ^H_Y -1.6-42.0Mpa、美標BJASDZ44 ^H_Y -CL150~2500用途：該閥門適用于化工、石油、天然氣、電廠、煤礦、建筑、鋼鐵、輕工及污水處理等行業中，因介質中常有硬質顆粒和纖維性的污垢等物體的管道系統中作為啟閉裝置，能起到極好的作用。其推動方式有手動、氣動及電動等。

特性比較表

特別值得指出：1、在新管線中使用的閥門，由于管道中常有污物（如泥沙、焊渣等）清理的不，在運行中損傷了閥門的密封面，造成了閥門開關不嚴的現象，造成泄漏。再有，由于設計部門及用戶在選用閥門時，為了安全起見，常選用壓力等級高的產品，但實際工作壓力偏低，也會發生泄漏。為此，甲乙雙方發生糾紛，如用戶采用本產品，就完全不會發生此類現象。 2、本產品是產品，為了防止其它的制造廠仿制，所以沒有詳細介紹技術，歡迎設計單位和用戶來本公司或去貴處詳細介紹本產口結構，并通過產品現場試驗來驗證本產品的特性。3、經中石油、中海油、中石化、電力諸多單位使用后，反映良好，用戶認為該產品：設計合理、性能可靠，不受任何外界條件的影響，確保了管道的正常運行。特性與規范:

性能規范

平行式雙閘板閘閥由閥體、閥座、密封盤、左右漲塊、閥桿、閥蓋、墊片、聯接螺栓、支架、填料、壓蓋等零部件組成，閥體內采用活動連接，能自行定位，自行解脫、自行調整。
【結構特點】
1、閥門全關狀態：閥門轉到手輪通過閥桿螺母使閥桿下移，由于楔形塊的作用，產生兩個水平方向力，將左右密封盤壓向密封座，迫使密封盤與密封座壓緊密合，達到進出口雙密封。2、閥門全開狀態：轉動手輪通過閥桿螺母使閥桿上移，帶動楔形塊向上，解除水平漲力，左右漲塊和密封盤收攏，密封面脫離。3、閥門采用金屬密封，更耐高溫 ；啟閉過程中，閥板與閥座接觸少，摩擦損耗?。婚_(kāi)、關扭矩?。粏㈤]迅速，省力，提高了閥門的使用壽命；有特種閥門。4、平行式雙閘板閘閥適用于常溫常壓或高溫高壓，水、氣體、油品、腐蝕性介質、低溫介質以及高溫介質，產品廣泛應用于中石油、中石化、中海油的儲運、煉油化工、天然氣以及油田項目。

更多關于雙閘板閘閥，敬請聯系陳工189+3633+3631
