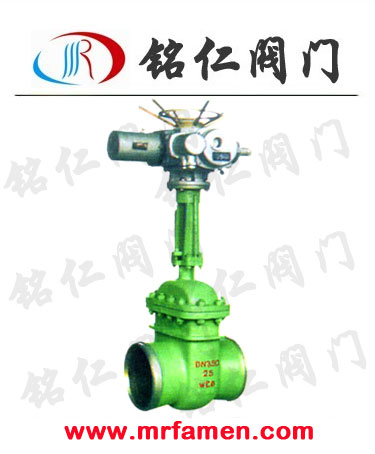

DSZ41H-16C DN125 水封法蘭閘閥

[水封法蘭閘閥

水封法蘭閘閥廠家

法蘭水封閘閥價格

水封法蘭閘閥型號

水封法蘭閘閥原理]

溫州市DSZ41H-16C DN125廠家

價格： 電議

物流： 浙江溫州市永嘉縣| 賣家支付運費

可銷售總量： 100件

手機： 13588912529 郵箱： mingrenfm@163.com

傳真： 0577-67356032 地址： 浙江溫州市

在線詢盤聯系廠家：13588912529 0577-67356033

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[水封法蘭閘閥水封法蘭閘閥廠家法蘭水封閘閥價格水封法蘭閘閥型號水封法蘭閘閥原理]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（DSZ41H-16C DN125 水封法蘭閘閥）

品牌： 銘仁閥門
型號： DSZ41H-16C DN125
連接形式： 法蘭
主體材料： 碳鋼
公稱通徑： DSZ41H-16C DN125
適用介質： 水
材質： 碳鋼
密封形式： 硬密封型
標準： 國標
外形： 中型
流動方向： 雙向
驅動方式： 手動
零部件及配件： 閥體
用途： 放水
壓力環境： 常壓
工作溫度： 常溫
類型(通道位置)： 直通式
規格： DSZ41H-16C DN125

產品詳情

水封閥的結構特點及用途：
1 、本產品的閥蓋填料室具有水密封結構，當接口通入壓力0、6-1MPa 的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

公稱壓力 PN/MPa Nominal pressure	試驗壓力/MPaSealtest
公稱壓力 PN/MPa Nominal pressure	殼體強度試驗 Shellstrength	上密封試驗 Backsealtest	密封試驗 Seattest
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	8.6	7.O	7.0
1O.O	15.O	11.O	11.O

水封法蘭閘閥使用范圍Applicable

產品類型 Producttype	適用介質 Applicablemedium	適用溫度/℃ Applicabletemperature
DSZ41H DSZ44H DSZ944H-C型 DSZ941H	水、蒸汽、空氣 Water，Steam，Air	≤425
DSZ41H(Y) DSZ44H(Y)-I型 DSZ944H(Y)-I型 DSZ941H(Y)	水、蒸汽、空氣 Water，Steam，Air	≤550

水封法蘭閘閥主要零件材料Materialsformainparts

零件名稱 Partname	閥體、閥蓋 BodyBonnet	閥桿 Stem	閘板 Wedgegate	密封面 Sealingface	閥桿螺母 Yokenut	填料 Pang	緊固件 Fastener
DSZ44H DSZ41H-C型 DSZ944H-C型 DSZ941H	WCB	2Crl3	25	H：合金鋼 H：alloysteel	鋁青銅 Albronze	膨脹復合石墨 Expanding comDound graphite	優質碳鋼 High-grade carbonsteel
DSZ44 DSZ41Y-I型 DSZ944-I型 DSZ941	鉻鉬鋼 Cr.Mosteel	20CrlMo1VA 38CrMoAlA	鉻鉬鋼 Cr.Mosteel	Y：硬質合金 Y：carbidealloy	鋁青銅 Albronze	膨脹復合石墨 Expanding comDound graphite	鉻鉬鋼 Cr.Mosteel

·主要尺寸及重量Maindimensionsandweight

公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	主要外形尺寸和連接尺寸/mm Mainextemalandconnectingdimensions									閥門重量 /kg Valve weight	附法蘭尺寸/mm Additionalflange's dimensions
公稱通徑 DN/mm Nominal diameter	公稱壓力 PN/MPa Nominal pressure	L	H	D	D1	D2	b	f	z-d	W	閥門重量 /kg Valve weight	h	D0	Dn
50	1.O	250	345	160	125	1OO	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	51O	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	21O	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1OOO	2590	101O	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	1OO	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	51O	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	21O	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	21O	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	41O	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g1O	840	788	50	5	24-41	850	211O	11O	690	726
800		1OOO	2590	1020	950	898	52	5	24-41	950	2630	115	790	826
