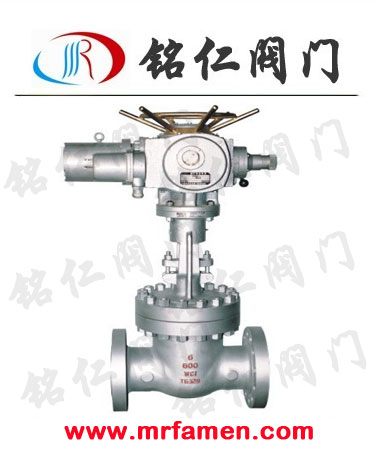

Z941W-600LB 美標電動閘閥

用途

法蘭連接鋼制美標電動閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
通過選用不同的材質，可適用于水、蒸汽、油品、、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

結構特點

①產品設計制造符合國外標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

美標閘閥應用規范

設計與制造 Design and Manufacture

 結構長度
Face to face/ End to end

法蘭尺寸
FlangeDimension

對焊連接尺寸
Butt welding dimension

壓力-溫度Pressure Temperature Lating

試驗-檢驗Inspection and Test

API 600

ANSI B16.10

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 598

API 6D

API 6D

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 6D

公稱壓力PN(Lb) NominalPressure

 強度試驗
Shell Test

水密封試驗
 WaterSeal Test

 氣密封試驗
Air SealTest

MPa

Lbf/in²

MPa

Lbf/in²

MPa

Lbf/in²

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

630

900

23.0

3330

17

2445

體蓋瓣   Body Cover Disc

閥桿
Stem

密封面
Sealing Face

墊片（環）
Sealing Shim

  填料    Packing

工作溫度℃working Temperature

適用介質Suitable Medium

WCB

2Cr13

13Cr
STL
木體材料
With Body
Material
尼龍
Nylon

增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L

柔性石墨 增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE

≤425

水 蒸汽 油品
Water
Steam
Petroleum
Products

WC1

38CrMoAl 25Cr2MoV

≤425

WC6

≤540

WC9

≤570

C5 C12

≤540

CF8

F304

≤200

醋酸
尿素
Nitric acid
Acetic acid

CF8M

F316

CF3

F304L

CF3M

F316L

DN

600Lb凸面法蘭（RF）     主要尺寸Dimensions（mm）

重量
Weight

mm

in

L

D

D₁

D₂

b

n-φd

H

D₀

15

1/2

165

95

66.5

35

14.5

4-16

169

160

5.9

20

3/4

190

117

82.5

43

16

4-19

193

180

7.5

25

1

216

124

89

51

17.5

4-19

230

200

10.2

32

1_1/4

229

133

98.5

63

21

4-19

246

200

16.7

40

1_1/2

241

156

114.3

73

22.5

4-22

283

240

17.4

50

2

292

165

127

92

33

8-19

425

280

44

65

2_1/2

330

190

149.4

105

36

8-22

485

320

55

80

3

356

210

168.1

127

39

8-22

510

350

80

100

4

432

273

216

157

45

8-25

610

400

145

125

5

508

330

266

186

52

8-29

700

450

187

150

6

559

356

292.1

216

55

12-29

820

500

241

200

8

660

419

349.3

270

63

12-32

920

600

309

250

10

787

508

432

324

71

16-35

1080

650

522

300

12

838

559

489

381

74

20-35

1220

650

779

350

14

889

603

527

413

77

20-38

1473

700

1108

400

16

991

686

603

470

84

20-41

1651

800

1503

450

18

1092

743

654

533

90

20-45

1727

800

1939

500

20

1194

813

724

584

96

24-45

2019

800

2733

600

24

1397

940

838

692

109

24-51

2155

--

4177
