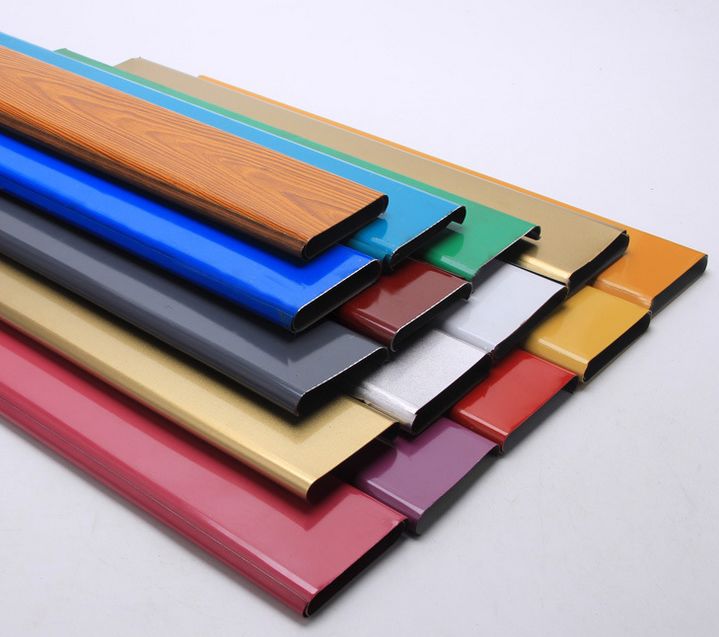

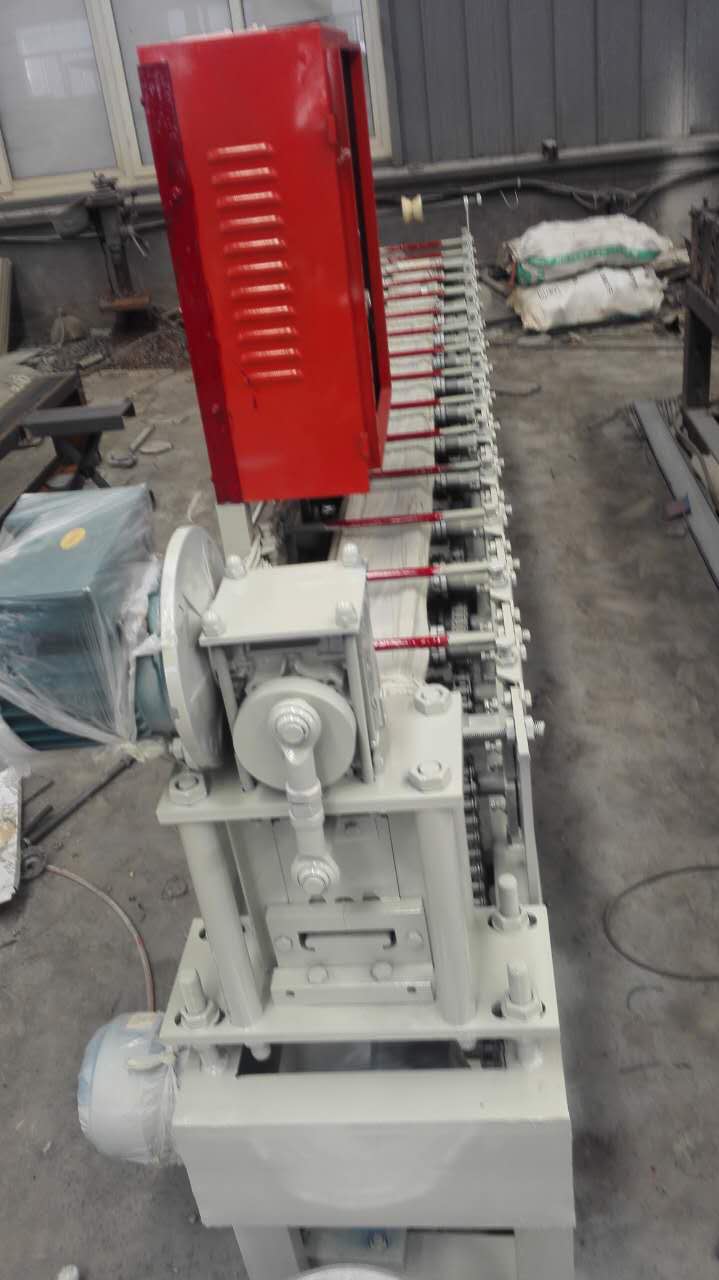

84廣告扣板機設備 專業生產各種型號的扣板機設備

放料架

1

放料架

5T漲緊放料架

校平機

1

校平軸

上3下4可傳動整平

2

傳動

齒輪傳動，齒輪表面高頻處理

切角部分

1

切角油缸

125*50

2

切角刀磨具

C（磨具鋼），（真空熱處理，硬度HRC60-62°）精磨，線切割加工

主機部分

1

成型排數

主機由18排成型

2

成型輪材質

材質：45#磨具鋼，真空熱處理，硬度HRC56-58°。

外徑數控精車加工內徑精磨，表面鏡面效果，磨具表面鍍硬鉻。

3

主軸

軸徑：φ47mm實心軸，45#鋼調質處理到28-30°，數控精車加工，外圓精磨。

4

隔套

7個厚無縫管

5

中板

中板厚度25mm，整體是墻板結構，飛邊磨面，表面發黑處理，軸承位滑塊為全部線切割加工。

6

設備大架

采用100*50方管整體焊接，設備大架底座由20大板精洗加工

7

電機

三機，5.5KW

8

減速機

行星擺線減速機，減速機與電機采用14mm鋼板固定在機架底部

9

軸承

6207哈爾濱軸承

切斷部分

1

切刀材質

C（磨具鋼），（真空熱處理，硬度HRC60-62°）

2

液壓切斷

3KW電機獨立液壓切斷和折邊，有廢料切斷功能

3

切斷底座

采用高精度滑軌和滑套固定切斷刀模模架。

控制系統

1

電控

采用觸摸屏可編程PLC控制系統，編碼定尺切斷。所有電器均為品牌電器

2

操作方式

人機界面，觸摸屏顯示，可以任意設置產品長度和件數，操作更加簡便人性化。

設備配套附件

1

包邊機

每臺設備配備包邊機，樣子可根據個人喜好或當?shù)厥袌鲂枨鬀Q定。

2

放料架

承重5T，漲緊立式上料架

3

成品收料架

3-6米成品收料架，根據客戶需求定制長度

生產速度

1

生產線速度

0-15m/min（PLC變頻調速）

成品技術要求

1

成品要求

成品出板不得有劃痕，不得扭曲，不得拼接有縫隙

設備安裝

1

安裝

客戶準備好原材料，電源，場地，設備到位后，廠房派安裝師傅到現場指導安裝，教會為止。

售后服務

1

售后

廠家售后服務為免費一年，有效期終身服務。
