SFS系列聯軸器膜片夾緊型SFS-V/W
[膜片聯軸器]
宜昌市sfs系列聯軸器廠家
[膜片聯軸器]
郵箱：
手機：
- 品牌： MEKKA
- 型號： SFS-56V
- 聯軸器類型： 膜片聯軸器
- 公稱轉矩： 25
- 軸孔： 7~20
- 是否進口： 否
- 標準編號： SFS-56V
- 外形尺寸： 56
- 許用轉速： 10000

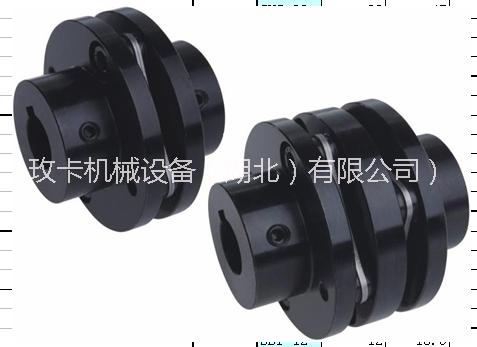

SFS系列聯軸器 膜片夾緊型SFS-V/W
主體采用鋼材材質，扭轉剛性極高，傳遞扭矩大。
兩端臺階結構設計，慣性低。
采用鍵槽和頂絲固定，零回轉間隙。
順時針與逆時針回轉特性完全相同。
能補償徑向、角向、軸向偏差。
鍵槽和定位螺絲固定。
| 型號 | 內孔軸徑d1 d2 | D | D1 | L | L1 | L2 | L3 | W | M | 鎖緊扭矩（N.m） | |
| 最小 |
| ||||||||||
| SFS-56V | 7 | 20 | 56 | 32 | 45.25 | 7.3 | 20 | - | 5.25 | M5 | 7.0 |
| SFS-68V | 7 | 25 | 68 | 40 | 55.8 | 9.0 | 25 | - | 5.80 | M6 | 14.0 |
| SFS-82V | 12 | 35 | 82 | 54 | 68 | 10.0 | 30 | - | 8.00 | M8 | 30.0 |
| SFS-56W | 7 | 20 | 56 | 32 | 58 | 7.3 | 20 | 7.5 | 5.25 | M5 | 7.0 |
| SFS-68W | 7 | 25 | 68 | 40 | 74 | 9.0 | 25 | 12.4 | 5.80 | M6 | 14.0 |
| SFS-82W | 12 | 35 | 82 | 54 | 84 | 10.0 | 30 | 12.0 | 8.00 | M8 | 30.0 |
電議
