訂購時，請額定電壓。

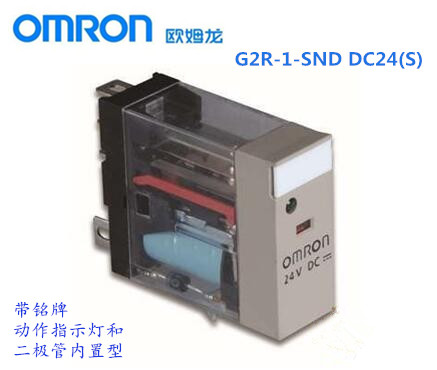

新品歐姆龍微型功率繼電器G2R-1-SND DC24(S) BY OMB插入式端子型
[繼電器
G2R-1-SND
歐姆龍]
上海市功率繼電器廠家
采購數量
價格
運費：
上海市 寶山區 |
賣家支付運費
購買數量：
庫存
1000只
[繼電器 G2R-1-SND 歐姆龍]
我想要了解：
請輸入您要咨詢的問題：
您的聯系方式：
郵箱：
手機：
詳細信息（新品歐姆龍微型功率繼電器G2R-1-SND DC24(S) BY OMB插入式端子型）
- 品牌： Omron/歐姆龍
- 型號： G2R-1-SND DC24(S)
- 應用范圍： 功率
- 額定電流： 10
- 額定電壓： DC24
- 產品系列： DC24
- 觸點負載： 詳見說明
- 觸點切換電流： 詳見說明
- 觸點切換電壓： 詳見說明
- 觸點形式： 單接點
- 防護特征： IP65
- 線圈電源： DC24
- 線圈功率： 詳見說明
- 最小包裝： 10
本體
| 極數 | 1極 | ||
|---|---|---|---|
| 分類 | 型號 | 額定電壓(V) | |
| 標準型 | G2R-1-S | AC12、24、100/(110)V | |
| AC200/(220)V | |||
| DC5、6、12、24、48V | |||
| DC100V | |||
| 動作指示燈內置型 | G2R-1-SN | AC12、24、100/(110)V | |
| AC200/(220)V | |||
| DC5、6、12、24、48V | |||
| DC100V | |||
| 二極管內置型 | G2R-1-SD | DC5、6、12、24、48V | |
| DC100V | |||
| 動作指示燈和 二極管內置型 | G2R-1-SND | DC5、6、12、24、48V | |
| 帶閉鎖擺桿 動作指示燈內置型 | G2R-1-SNI(S) | AC100/(110)V | |
| AC200/(220)V | |||
| DC12、24V | |||
| 帶閉鎖擺桿 動作指示燈和 二極管內置型 | G2R-1-SNDI(S) | DC12、24V | |
| 極數 | 2極 | ||
|---|---|---|---|
| 分類 | 型號 | 額定電壓(V) | |
| 標準型 | G2R-2-S | AC12、24、100/(110)V | |
| AC200/(220)V | |||
| DC5、6、12、24、48V | |||
| DC100V | |||
| 動作指示燈內置型 | G2R-2-SN | AC12、24、100/(110)V | |
| AC200/(220)V | |||
| DC5、6、12、24、48V | |||
| DC100V | |||
| 二極管內置型 | G2R-2-SD | DC5、6、12、24、48V | |
| DC100V | |||
| 動作指示燈和 二極管內置型 | G2R-2-SND | DC5、6、12、24、48V | |
| 帶閉鎖擺桿 動作指示燈內置型 | G2R-2-SNI(S) | AC100/(110)V | |
| AC200/(220)V | |||
| DC12、24V | |||
| 帶閉鎖擺桿 動作指示燈和 二極管內置型 | G2R-2-SNDI(S) | DC12、24V | |
選裝件（另售）
連接插座
詳情請參見 “共用插座/DIN導軌相關產品”。
| 適用繼電器型號 | 種類 | 連接 | 端子結構 | 型號 | |
|---|---|---|---|---|---|
| G2R-1-S | 1極 | 正面連接 | 螺釘緊固安裝 | P2RF-05 | |
| 手指保護結構* | P2RF-05-E | ||||
| Push-In Plus端子臺 | P2RF-05-PU | ||||
| 背面連接 | 印刷電路板用端子 | P2R-05P | |||
| P2R-057P | |||||
| 焊接端子 | P2R-05A | ||||
| G2R-2-S | 2極 | 正面連接 | 螺釘緊固安裝 | P2RF-08 | |
| 手指保護結構* | P2RF-08-E | ||||
| Push-In Plus端子臺 | P2RF-08-PU | ||||
| 背面連接 | 印刷電路板用端子 | P2R-08P | |||
| P2R-087P | |||||
| 焊接端子 | P2R-08A | ||||
注1: 拆卸繼電器時，一邊拉起插座的擺桿一邊將手指插入擺桿相反方向的繼電器外殼部分，搖晃幾下拔出繼電器。
*P2RF-□-E型為手指保護結構。不能使用圓形端子。請使用Y形端子等。
另外，請使用1號螺絲刀用于本產品螺釘?shù)木o固。
選裝件（安裝用零部件）
| 項目 | 型號 | 訂貨數量(個) | ||
|---|---|---|---|---|
| 適用插座 | 產品名 | |||
| 正面連接插座 | 支承導軌 | 淺型/全長1m | PFP-100N | — |
| 淺型/全長0.5m | PFP-50N | |||
| 深型/全長1m | PFP-100N2 | |||
| 端板 | PFP-M | 10 | ||
| 間隔 | PFP-S | |||
| 背面連接插座 | 安裝支架 | P2R-P | 1 | |
額定規格
操作線圈
| 項目 | 額定電流(mA) | 線圈 電阻 (Ω) | 線圈電感(H) | 動作 電壓 (V) | 復位 電壓 (V) | 容許 電壓 (V) | 功耗 (VA、W) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 額定電壓(V) | 50Hz | 60Hz | 鐵片 開路時 | 鐵片 動作時 | ||||||
| AC | 12 | 93 | 75 | 65 | 0.19 | 0.39 | 80%以下 | 30%以上 | 110% | 約0.9 (60Hz) |
| 24 | 43.5 | 37.4 | 253 | 0.81 | 1.55 | |||||
| 100/ (110) | 11 | 9/ (10.6) | 4,655 | 13.34 | 26.84 | |||||
| 200/ (220) | 5.5 | 4.5/ (5.3) | 20,200 | 51.3 | 102.0 | |||||
| DC | 5 | 106 | 47 | 0.2 | 0.39 | 70%以下 | 15%以上 | 110% | 約0.53 | |
| 6 | 87 | 69 | 0.25 | 0.48 | ||||||
| 12 | 43.2 | 278 | 0.98 | 2.35 | ||||||
| 24 | 21.6 | 1,113 | 3.6 | 8.25 | ||||||
| 48 | 11.4 | 4,220 | 15.2 | 29.82 | ||||||
| 100 | 5.2 | 19,096 | 67.2 | 93.2 | ||||||
注1: 額定電流、線圈電阻值指的是線圈溫度為+23℃時的值，公差為AC額定電流+15％、-20％、DC線圈電阻±10%。
注2: AC線圈電阻、電感的值為參考值。
注3: 動作特性指的是線圈溫度為+23℃時的值。
注4: 容許電壓指的是繼電器線圈能承受的電壓值。
開關部（接點部）
| 極數 | 1極 | 2 極 | |||
|---|---|---|---|---|---|
| 項目 | 負載 | 電阻負載 | 電感負載 (cosφ＝0.4、L/R＝7ms) | 電阻負載 | 電感負載 (cosφ＝0.4、L/R＝7ms) |
| 接點構成 | c接點 | ||||
| 接觸構造 | 單一型 | ||||
| 接點材質 | Ag合金 | ||||
| 額定負載 | AC250V 10A、 DC30V 10A | AC250V 7.5A、 DC30V 5A | AC250V 5A、 DC30V 5A | AC250V 2A、 DC30V 3A | |
| 額定通電電流 | 10A | 5A | |||
| 接點電壓的值 | AC440V、 DC125V | AC380V,、DC125V | |||
| 接點電流的值 | 10A | 5A | |||
| 開關容量的值 (參考值) | AC2,500VA、 DC300W | AC1,875VA、 DC150W | AC1,250VA、 DC150W | AC500VA、 DC90W | |
| 故障率P水準(參考值)* | DC5V 100mA | DC5V 10mA | |||
*此值為開關頻率120次/min時的值。
性能
| 項目 | 極數 | 1極 | 2極 |
|---|---|---|---|
| 接觸電阻*1 | 30mΩ以下 (G2R-1-SNI、-SNDI為100mΩ以下) | 50mΩ以下 (G2R-2-SNI、-SNDI為100mΩ以下) | |
| 動作時間*2 | 15ms以下 | ||
| 復位時間*2 | AC：10ms以下 DC：5ms以下(20ms以下 *3) | AC：15ms以下 DC：10ms以下(20ms以下 *3) | |
| 開關頻率 | 機械 | 18,000次/h | |
| 額定負載 | 1,800次/h | ||
| 絕緣電阻*4 | 1,000MΩ以上 | ||
| 耐電壓*5 | 線圈和接點之間 AC5,000V 50/60Hz 1min 同極接點之間 AC1,000V 50/60Hz 1min | 線圈和接點之間 AC5,000V 50/60Hz 1min 異極接點之間 AC3,000V 50/60Hz 1min 同極接點之間 AC1,000V 50/60Hz 1min | |
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | |
| 誤動作 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | ||
| 沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作 | 勵磁：200m/s2、無勵磁：100m/s2 | ||
| 耐久性 | 機械 | AC1,000萬次以上、DC2,000萬次以上(開關頻率18,000次/h) | |
| 電氣 | 10萬次以上(額定負載 開關頻率1,800次/h) | ||
| 使用環境溫度 | -40～+70℃(無結冰、無結露) | ||
| 使用環境濕度 | 5～85%RH | ||
| 質量 | 約20g | ||
注: 上述值為初始值。
*1. 測量條件：DC5V 1A電壓下降法。
*2. 測量條件：外加額定操作電壓時，不包括接點跳動。
*3. 為二極管內置型的值。
*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
*5. 為繼電器單體的性能。安裝插座使用時，請核實插座的性能。（請參見“共用插座/DIN導軌相關產品”。）
認證額定規格
? 認證的額定規格與本產品目錄的性能值不同，請務必仔細確認后再使用。
? 訂購標準型號，即可獲得帶UL/CSA、VDE標準認證符號、CE符號的商品。
1極型
| 型號 | 操作線圈額定規格 | 極數 | 接點額定規格 | 認證開關次數 |
|---|---|---|---|---|
| G2R-1-S | DC5～110V AC6～240V | 1c | 10A AC250V (一般使用) 10A DC30V(電阻) | 100,000次 |
| G2R-1-SN(I) | ||||
| G2R-1-SD | TV-3(N.O.) | 25,000次 | ||
| G2R-1-SND(I) |
2極型
| 型號 | 操作線圈額定規格 | 極數 | 接點額定規格 | 認證開關次數 |
|---|---|---|---|---|
| G2R-2-S | DC5～110V AC6～240V | 2c | 5A AC250V（一般使用） 5A DC30V(電阻) | 100,000次 |
| G2R-2-SN(I) | ||||
| G2R-2-SD | TV-3(N.O.) | 25,000次 | ||
| G2R-2-SND(I) |
注: 關于UL/CSA的接點認證額定規格，請另行咨詢。
1極型
| 型號 | 操作線圈額定規格 | 極數 | 接點額定規格 | 認證開關次數 |
|---|---|---|---|---|
| G2R-1-S | DC3～110V AC3～240V | 1c | 10A AC250V (一般使用) 10ADC30V(電阻) | 100,000次 |
| G2R-1-SN(I) | ||||
| G2R-1-SD | TV-3(N.O.) | 25,000次 | ||
| G2R-1-SND(I) |
2極型
| 型號 | 操作線圈額定規格 | 極數 | 接點額定規格 | 認證開關次數 |
|---|---|---|---|---|
| G2R-2-S | DC3～110V AC3～240V | 2c | 5A AC250V (一般使用) 5A DC30V(電阻) | 100,000次 |
| G2R-2-SN(I) | ||||
| G2R-2-SD | TV-3(N.O.) | 25,000次 | ||
| G2R-2-SND(I) |
| 型號 | 操作線圈額定規格 | 極數 | 接點額定規格 | 認證開關次數 |
|---|---|---|---|---|
| G2R-1-S | DC60、100、110V 6、12、24、48、50、 100/(110)、110、120、 AC200/(220)、220、230、240V | 1c | 5AAC440V(cosφ=1.0) 10AAC250V(cosφ=1.0) 10A DC30V (0ms) | 100,000次 |
| G2R-1-SN(I) | ||||
| G2R-1-SD | ||||
| G2R-1-SND(I) | ||||
| G2R-2-S | 2c | 5AAC250V(cosφ=1.0) 5A DC30V (0ms) | ||
| G2R-2-SN(I) | ||||
| G2R-2-SD | ||||
| G2R-2-SND(I) |
| 型號 | 操作線圈額定規格 | 極數 | 接點額定規格 | 認證開關次數 |
|---|---|---|---|---|
| G2R-1-S | DC3～110V AC6～240V | 1c | 10AAC250V(一般使用) 7.5A AC250V(PF0.4) 10ADC30V(電阻) 5A DC30V(L/R＝7ms) | 100,000次 |
| G2R-1-SN(I) | ||||
| G2R-1-SD | ||||
| G2R-1-SND(I) | ||||
| G2R-2-S | 2c | 5AAC250V(一般使用) 2A AC250V(PF0.4) 5ADC30V(電阻) 3A DC30V(L/R＝7ms) | ||
| G2R-2-SN(I) | ||||
| G2R-2-SD | ||||
| G2R-2-SND(I) |
