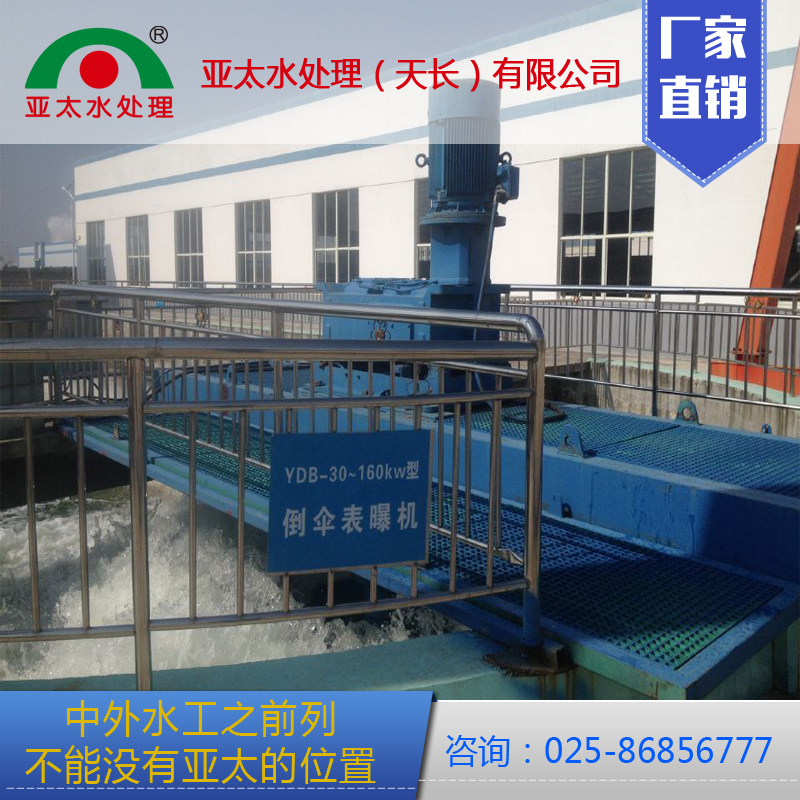

亞太YDB倒傘曝氣機 可根據用戶或工藝需要變頻

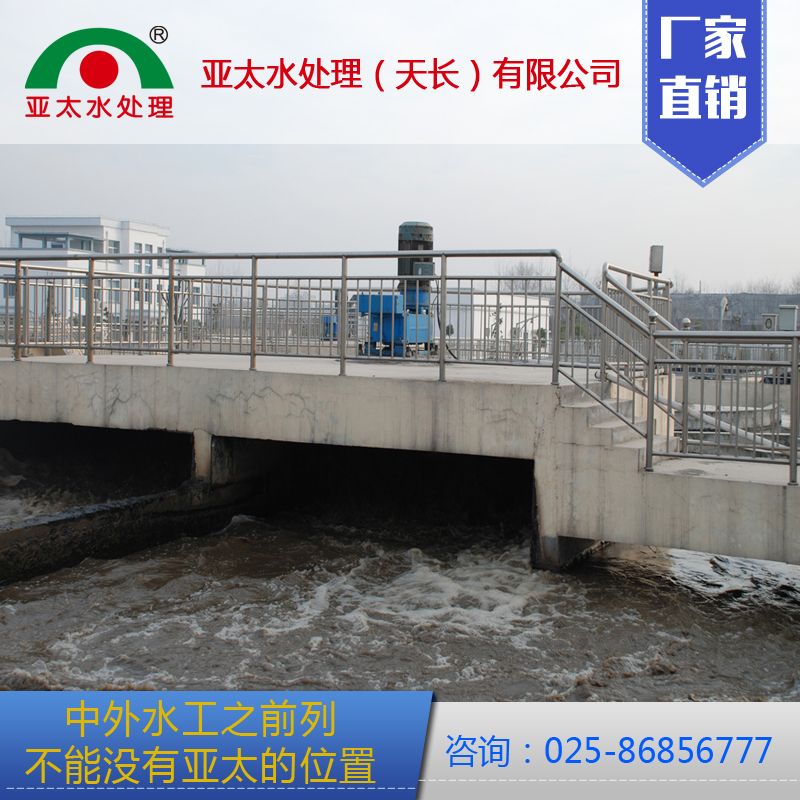

亞太YDB倒傘曝氣機可根據用戶或工藝需要變頻

   YDB型倒傘復合葉輪表面曝氣機為垂直軸低速表面曝氣設備。主要用于城市生活污水和工業廢水治理的卡魯塞爾氧化溝工藝。我公司設計生產的新一代倒傘表曝機與同類廠家傳統的產品相比：具有充氧曝氣、推流混合、提升更新三項功能，設備投資省、運行費用低、維修方便、管理簡單等特點。擁有多方面的創新設計和多項技術，產品獲得國家實用新型和國內發明。
亞太YDB倒傘曝氣機可根據用戶或工藝需要變頻
結構原理
   YDB新型倒傘復合葉輪表面曝氣機，其結構采用平行立軸式減速驅動機構、可調式安裝底座、插入補償式聯軸器、雙軸向承力傳動裝置，泵吸式倒傘葉輪組成。
  工作原理：驅動機構驅動傳動軸葉輪旋轉，旋轉葉輪將底部污水及污泥沿葉輪倒錐螺旋狀提升，上升的污水挾帶周邊水體從葉輪邊緣甩出，形成水躍并裹進大量空氣實現充氧曝氣。并將池底層含氧少的混合液向上提升環流、更新，同時在葉輪旋轉的推動和提升作用下，推動水流在氧化溝內以＞0.3m/s的水速呈螺旋形的狀態向前環流，使溝內活性污泥混合液保持懸浮狀態，滿足生化工藝的需求。
亞太YDB倒傘曝氣機可根據用戶或工藝需要變頻
技術特點
  倒傘表曝機的一些同類廠家片面地追求表曝機的充氧效率，忽略了表曝機必須滿足氧化溝水力流態的工藝要求。江蘇亞太經過不斷創新，將表曝機的機械性能和水力性能完全結合起來，充分保證了卡魯塞爾系統完善的工藝狀況和水力流態，實現了設備穩定運行，能耗和處理效果。

產品的新技術
   1. 減速驅動機構
   倒傘表曝機的減速機是整體設備中的關鍵部件，國內同類廠家采用自行設計、生產減速機或選用減速機型號不當，導致設備在運行較短時間內，出現漏油、噪聲偏高和不能正常運行故障，我公司經調研并與減速機企業科研人員針對倒傘表曝機運行工況特點，聯合設計了平行立軸式減速驅動機構，設計服務系數＞2.1，機械效率達96%以上，具有承載能力大，傳動效率高、抗沖擊負荷，輸出軸密封可靠的優點，保證了設備長期的運行。
   2. 可調式安裝底座
  安裝底座是設備的主要承力件，進口設備和國內同類廠家一般將減速機直接安裝在機座上，形成剛性連接，易引起整個設備的振動和噪音。我公司采用技術的可調式安裝座結構，調節螺桿和預埋螺栓合為一體，具有足夠的強度，能糾正安裝偏差，自然調節葉輪處于鉛垂工作狀態的功能，同時調節安裝高度和葉輪浸沒深度。
   3. 插入補償式聯軸器
  減速機與下傳動裝置的可靠性是保證設備運轉的必要條件，進口或國內同類產品都采用彈性柱銷式聯軸器，其缺點是柱銷易磨損和損壞，我公司技術人員設計了插入式新型聯軸結構，內齒內設計了合理補償用間隙，能夠補償軸向、徑向及角向偏移誤差。聯軸器外齒前端設有導向錐，裝配簡易、方便，機構設有防塵密封裝置及潤滑加油系統，保證潤滑和密封。新型的插入補償式聯軸器能夠保證在惡劣工況下長期運行不需更換，為行業內。亞太YDB倒傘曝氣機可根據用戶或工藝需要變頻

   4. 雙軸向承力傳動裝置
  在傳動軸設計結構上，國內外同類產品采取將傳動軸直接懸掛于減速機座上，或者設計的傳動裝置支承跨距較小，易發生設備斷軸事故，造成設備不能運行。
  我公司的產品設計雙軸向承力傳動裝置，雙向軸承承受徑向和軸向負荷，滿足設備向上和向下受力的工況要求，雙支承跨距較大，具有均衡構件受力，抵抗非對稱沖擊載荷，保證傳動軸整體剛性。
   5. 新一代泵吸式復合倒傘葉輪
  倒傘葉輪是表曝機的關鍵水力功能部件，它直接影響氧化溝的水力流態和充氧曝氣。亞太技術人員運用了流體力學原理，真空抽吸及高速流體的卷吸原理和泵類葉輪研究的前沿技術，設計了復合型、直式葉片、全開式結構的新型倒傘葉輪。
  葉輪整體呈倒傘型，葉片下體寬大，利用了泵葉片結構機理，有利于抽吸污泥和提升污水，上體長平有利于水體沿錐向上揚，實現充氧曝氣，中體微弧有利于混合攪拌并形成推流。
  科學合理的設計，使亞太倒傘葉輪具有技術，實現了倒傘型表曝機配置功率合理的分配，提高了充氧曝氣和提升抽吸攪拌能力。與國內同類產品相比，較大地降低運行電耗，減少了運行成本。
