我公司主要生產銷售：感溫電纜，感溫光纖（ 開關量感溫電纜，可恢復式定溫，差定溫感溫電纜）纜式線型感溫火災探測器， 微機調制器、終端處理器。感溫光纖，分布式光纖測溫系統，分布式光纖測溫主機。我公司目前擁有10余條線型感溫火災探測器生產線、護套編織生產線、微機頭組裝線及完善的檢驗設備。的生產管理體系和嚴苛的質量控制流程已使我司成為全國技術的線型感溫火災探測器生產基地。

一.  感溫電纜

JTW-LD-SF500系列線型感溫電纜是固定溫度的火災敏感元件，綜合具有數字式技術和模擬量報警技術的優點，具有優異的抗高溫能力。能夠在其敷設整個長度范圍內任何一點連續進行火災探測，而不是將一定長度加熱才能發出火警信號。因此當其長度范圍內任一點發生超溫現象，就可以觸發火災報警。
JTW-LD-SF500系列線型感溫電纜具有線型火災探測器所固有的所有優點，探測范圍大，靈敏性高，特別是具有優越的環境干擾抵御能力，在濕度大、粉塵大、腐蝕性強的環境下仍然可靠地工作，廣泛應用在各種工業環境中。
3．微電腦處理器和纜式終端
線型定溫火災探測器的接口部件由微電腦處理器和纜式終端共同組成，分別接至感溫電纜的兩端，主要完成對感溫電纜整個長度范圍內火災溫度信息進行電子處理，實時監視，并根據處理結果判斷是正常還是火災或故障信息，將其輸出至火災報警控制器?；馂暮凸收闲盘柕妮敵龇绞綖槔^電器型無源觸點模式，兩個信號分別獨立輸出，可靠性高，具有比較高的輸出容量和很強的抗干擾能力。
3．1微電腦處理器和纜式終端的功能特點
（1）滿足*GB16280-2014的技術要求；
（2）具有開路、短路兩種故障報警；
（3）通過輸入模塊的無極性二總線技術和所有火災報警控制器通訊；
（4）帶故障和火警模擬功能；
（5）探測器具有火警鎖定功能；
（6）火警通過短路環或斷電復位；
（7）故障解除自動復位。

3．2主要技術參數
1） 工作電壓：DC20V ~DC30V；
2） 靜態監視電流：≤15mA；
3） 火警、故障電流：≤25mA；
4） 允許工作溫度范圍：－10℃~＋50℃；
5） 相對濕度：95％，無凝露；
6） 指示方式：正?！G色指示燈閃亮；
火警——紅色指示燈常亮；
故障——黃色指示燈常亮；
7） 繼電器輸出容量：DC24V/2A；
8） 外殼防護等級：IP65
3．3外形結構及安裝
MC501微電腦處理器和SFLD05纜式終端外形結構和安裝示意圖如圖11所示，采用的防水防塵結構，進出口通過優質的防水接頭通過，具有比較高的防護等級，可達到IP65。外部線路使用帶護套的多芯電纜，和感溫電纜分別從防水接頭中插入，然后適當擰緊防水接頭螺母，使橡膠圈緊密貼緊線纜。接口模塊和終端模塊安裝采用法蘭模式，安裝尺寸見圖1所示，終端模塊可以簡單地浮擱在現場。

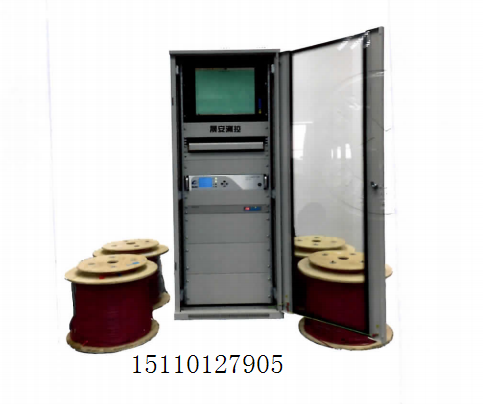

二. 感溫光纖，分布式光纖測溫主機

一）、測溫主機主要性能指標和技術參數

測量通道數 1/2/4/通道可再擴展
測溫范圍 -50℃～140℃
空間分辨率 0.5-3米可選
取樣間隔 0.25/0.5/1米
溫度分辨率 0.1℃
測溫精度 ±1℃
測量速度 5S
報警分區 1000個
繼電器輸出 16個可擴展
安裝方式 19’2U’機柜內安裝
通訊接口 USB和RS232/485
激光安全 IEC60825-1標準，1M
工作環境 溫度：-10℃～50℃，濕度：＜95%，無冷凝
重量 9公斤
功率 典型15W 30W
供電 DC 24V
使用年限 ≥10年
IP 防護等級 ≥IP54
LED功能指示 電源顯示、系統故障、光纖故障和溫度報警
報警提示 聲光、顯然窗口強出報警事項 按火災報警優先
存儲方式 非機械式存儲盤 4G保存報警數據10年以上
不間斷電源 UPS電源 滿足停電24小時正常工作

二）、感溫光纖主要性能指標和技術參數
測溫光纖為（62.5/125μm）(芯線/包層/丙烯酸酯涂層) 漸變折射通訊多模光纖
序號 項目 內容 說明
1 纖芯直徑 62.5±2.5μm
2 包層直徑 125±1μm
3 衰減 3.0dB/km@850nm
0.7dB/km@1300nm
4 工作溫度 -20℃到+130℃（長期）
130℃（≥48小時）
5 測溫范圍 -20℃～+130℃
6 絕緣層護套 0.9mm
7 防護級別 大于IP67
8 使用壽命 大于30年
9 光纜外徑 2.8±0.1mm
10 允許彎曲半徑 直徑60MM，半徑30MM
11 允許拉力（N） 600（長期） 1000（短期）
12 抗壓力（N/100mm） 3000（長期） 4000（短期）
13 尼龍密度 1690D
14 光纖類型 多模
15 光纖特征 不受電磁干擾、抗機械沖擊、抗腐蝕、不受環境溫度劇烈變化的影響、不受隧道內外大氣壓變化的影響、不受活塞風的影響
16 光纖特點 具有較好的機械和環境性能
17 光纖護套 外層采用阻燃PVC材料
內層采用不銹鋼螺紋鎧裝護套
三）、光纖接線盒主要性能指標和技術參數
序號 項目 內容 說明
1 金屬材質 具有良好的抗壓強度
2 光纖數量 能夠同時放入8個熔接點
3 光纖附加衰耗 ≤0.01dB
4 光纖曲率半徑 ≥60mm
5 抗壓力 ≥2000N/100mm
6 適用溫度 -40℃～+150℃；表面具有防銹處理
7 防護級別 小于IP67
產品應用領域
1、電力系統的應用：對電廠、變電站電纜管溝、電纜橋架進行實時在線監測，對于電纜接頭等容易引發自燃現象的地方及時進行監測并報警。
2、地鐵的應用：對地鐵軌行區間和站臺、站廳層進行溫度監測及火災預警。
3、石油、化工的應用：廣泛應用于石油、化工等行業，通過光纖分布對輸油管或儲油罐實時監測，能避免災情和石油的泄漏。
4、電力系統的應用：可應用于大型電廠產、輸、變電設施的分布式狀態監測、運行狀態實時監測、發電機定子繞組局部放電故障等的監測。變電站高壓開關柜內部靜觸頭電纜接頭的溫度實時在線監測。
5、礦井、煤廠、倉庫的應用：對礦井下的絕緣情況、輸煤機、開采設備等的在線監測，及時排除絕緣薄弱現象，避免因短路引起的火災和設備放電引起的瓦斯；對堆放煤炭、煙葉等容易產生自燃現象的倉庫利用光纖測溫可以實時監測貨品溫度，及時預防物品自燃現象的發生。
6、機場候機廳等大型場所的應用：在對消防要求較高的機場候機廳等大型場所實時進行溫度檢測，既可以對火災進行預警又可以隨時控制溫度調節。
7、高速公路、鐵路、過江隧道的應用：對高速公路、鐵路、過江隧道等長距離隧道實時進行溫度監測，及時進行火災預警。
8、公路、水庫大壩的應用：在公路和水庫大壩上布置光纖系統通過光纖的在線監控，可以及時的了解各時段的路面、壩面的狀況，更好的維護公路路面和大壩的安全。
9、建筑的應用：對大型建筑室內空間溫度進行實時監測及火災預警。
10、石油開采的應用：通過光纖測溫系統對油井下層原油溫度、厚度進行分析，為石油開采提供依據。
