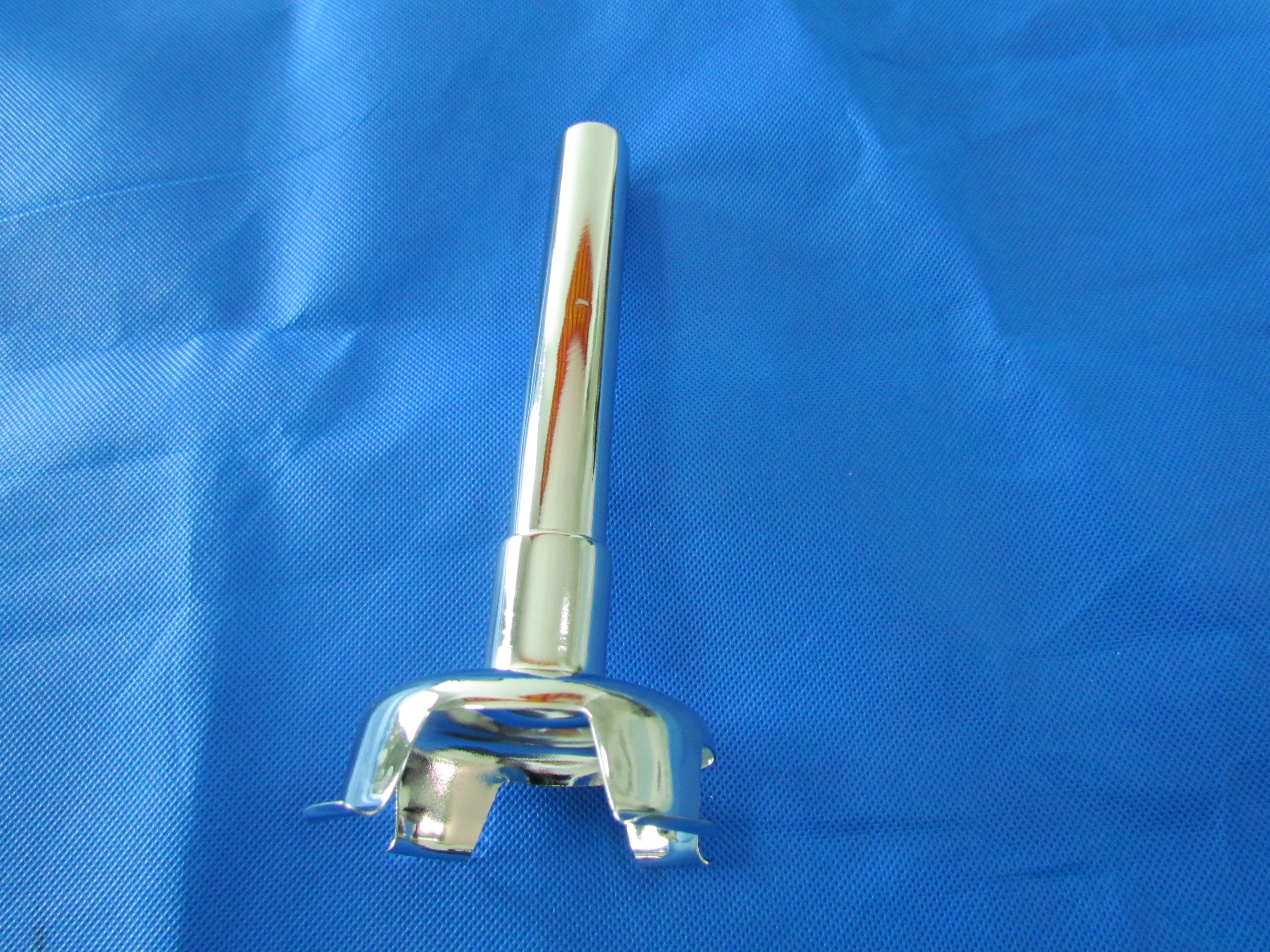

電解拋光液，全方位360度都能拋出光均勻一致無(wú)死角不銹鋼不銹鐵通用

凱盟電解拋光系列

電解拋光液 （KM0306）

產(chǎn)品簡(jiǎn)介
本品以高分子化合物為主光劑、輔以添加優(yōu)質(zhì)緩蝕劑、絡(luò)合劑與導(dǎo)電離子促進(jìn)劑調(diào)配而

成。無(wú)色透明、無(wú)味、不含傳統(tǒng)，符合當(dāng)今環(huán)保要求，能通過(guò)SGS檢驗(yàn)和GMP認(rèn)證，符

合RoHS法令及FDA食品認(rèn)證法規(guī)，節(jié)省環(huán)保設(shè)備投資及廢水處理費(fèi)用。對(duì)食品生產(chǎn)和醫(yī)療器

械用不銹鋼工件有特殊光亮和環(huán)保處理功效。本品適用于不銹鋼SUS300系列（如SUS301、

303、304、316等）奧氏體、SUS200系列（如SUS201、202）不銹鋼和馬氏體（俗稱不銹

鐵）3Cr13、2Cr13、SUS430等材料的電解拋光，且有獨(dú)特的拋光效果。通用性非常

強(qiáng)，使用極其方便。

特性與優(yōu)點(diǎn)
 · 電解拋光可達(dá)鏡面級(jí)光澤，拋光后產(chǎn)品表面可達(dá)Ra0.2~0.5μ,并且使表面生產(chǎn)鈍化層有效提升抗腐蝕能力。拋光效率高，質(zhì)量好，數(shù)分鐘內(nèi)可拋光至鏡面狀態(tài)。

 · 電解拋光消耗電流小，電壓低，電能消耗較傳統(tǒng)工藝低1倍以上

 · 拋光液使用時(shí)間長(zhǎng)，易于維護(hù)管理，掌握好拋光液的比重即可很好的控制產(chǎn)。

 · 電解拋光可以拋光機(jī)械拋光無(wú)法達(dá)到的金屬表面，例如凹坑、復(fù)雜零件、細(xì)絲、薄膜、網(wǎng)狀物體等。

 · 電解拋光能非常的效地去除微觀毛刺，得到很好的平整度，且相對(duì)機(jī)械拋光能保持長(zhǎng)久的光潔度與表面平整度。

 開(kāi)槽方法：

 工藝條件                  指標(biāo)范圍
  （含量85%ρ1.69)       73%(WT)

  (CP級(jí)98% ρ1.84)      24%(WT)

 KM0306光亮劑             3%(WT)



        典型性質(zhì)


     凱盟電解拋光液KM0306              典型數(shù)據(jù)                 測(cè)試標(biāo)準(zhǔn)

          密度 （25℃）                 1.72±0.03              比重計(jì)

             外觀                    無(wú)色透明液體                目視

             pH值                       <1                     PH試紙

            使用溫度                     50~90℃               60~70℃

        陽(yáng)極電流密度A/dm2                    6~25               15~18

        陰極面積:陽(yáng)極面積                    (2~3)：1

         陰極離陽(yáng)極的距離                 大于70~250mm


使用方法


 · 加熱電解液至60-70℃，把鉛板掛在陰極，需電解拋光的工件用適宜的掛具固定在陽(yáng)極

且保持工件與陰極相對(duì)，然后調(diào)整電壓在2~15V左右，拋光3~5分鐘取出工件，完成電解拋

光工藝。電解拋光液初次使用宜選用較大的電壓和電流.以使溶液老化.至電解液出現(xiàn)微綠

色,表明已有一定量的鎳、鉻離子溶入電解液中，此時(shí)拋光效果為佳。

 工藝流程

化學(xué)除油(脫脂)---漂水---酸洗——漂水——電解拋光——漂水——中和(1~5%氫/碳酸鈉溶液)----漂水-----晾干或烘干（注：可根據(jù)實(shí)際情況，調(diào)整部分工藝流程。如增加鈍化工序）

槽液維護(hù)及補(bǔ)加

 ·不銹鋼工件在進(jìn)入拋光槽之前應(yīng)盡可能將殘留在工件表面的水份除去,因工件攜帶過(guò)多

水份有可能造成拋光面出現(xiàn)嚴(yán)重的麻點(diǎn),局部浸蝕而導(dǎo)致工件報(bào)廢。

 · 長(zhǎng)時(shí)間不通電情況下，應(yīng)將陰極的鉛板或不銹鋼板取出清洗，除去酸液。

· 由于溶液中含有，因此當(dāng)槽液閑置待機(jī)狀態(tài)時(shí)應(yīng)采取適當(dāng)?shù)姆雷o(hù)措施予以遮蓋防止

吸收空氣中的水份致使溶液密度降低而出現(xiàn)品質(zhì)異常。

· 在電解拋光過(guò)程中,作為陽(yáng)極的不銹鋼工件,其所含的鐵、鉻元素不斷轉(zhuǎn)達(dá)變?yōu)榻饘匐x

子溶入拋光液而非在陰極沉積。隨著拋光過(guò)程的進(jìn)行，金屬離子濃度不斷增加，當(dāng)達(dá)到一

定數(shù)值后，這些金屬離子以有機(jī)鹽的形式不斷從拋光液內(nèi)沉淀析出，沉降于拋光槽底部，

為此，拋光液必須定期過(guò)濾，去除這些固體沉淀物。


· 在拋光槽運(yùn)行過(guò)程中，附拋光液不斷消耗外水份因蒸發(fā)和電解而損失。此外高粘度的

拋光液不斷被工件攜帶損失，拋光液面不斷下降，需經(jīng)常往拋光槽補(bǔ)加新鮮拋光液到開(kāi)槽

狀態(tài)。

 · 該拋光液在未拋光前原始比重為1.70,在拋光槽運(yùn)行過(guò)程中,拋光液的比重應(yīng)控制在

1.67~1.73的范圍內(nèi).拋光液比重和粘度過(guò)高,說(shuō)明拋光液含水量不足(此時(shí)應(yīng)補(bǔ)加適量純水

和來(lái)調(diào)整);反之,拋光液比重過(guò)低,表面拋光液含水量過(guò)高(此時(shí)應(yīng)該考慮加熱蒸發(fā)來(lái)部

份水份及補(bǔ)加適量調(diào)整比重和粘度).溶液中的光亮劑會(huì)有損耗，一般按

8000~11000dm/Kg補(bǔ)充以保證拋光效果。經(jīng)常用比重計(jì)測(cè)量拋光液的比重是一種簡(jiǎn)單而

有效的控制手段。

 · 溶液的老化判定 由于拋光過(guò)程中不銹鋼表面的溶解，溶液中的鐵、鎳、鉻含量將逐浙

升高，此時(shí)溶液逐漸失去拋光能力。無(wú)論如何增高溫度、加大電流均無(wú)助于恢復(fù)拋光能

力。此時(shí)說(shuō)明溶液已經(jīng)接近老化應(yīng)考慮更換新液。

設(shè)備要求

 · 根據(jù)處理工件的體積大小、生產(chǎn)量等建立相對(duì)應(yīng)大小的拋光液電解槽和選擇相應(yīng)功率

的電解整流器（如1000A、2000A或更大功率，電壓0~12v、0~15v、0~24v可控硅或高頻脈沖）。

 · 拋光槽液位高度.在電化學(xué)拋光過(guò)程中,會(huì)產(chǎn)生泡沫浮于液面,為防止泡沫溢出槽外,便

調(diào)整槽液相對(duì)密度,液面應(yīng)留有空間.因此,拋光槽液位高應(yīng)比槽總高度低100~150mm..在設(shè)

計(jì)槽的高度時(shí),根據(jù)拋光零件長(zhǎng)度(a)、距離槽底空250mm、距液面水平面50mm，液面水

平面距槽口150mm，即可求槽的高度h250+50+a+150 a+450 （mm）。


健康與安全

本產(chǎn)品在使用過(guò)程中要嚴(yán)格遵循物質(zhì)安全數(shù)據(jù)表(MSDS)提供的指引.除的用途外,本品不應(yīng)用于其它用途.如需處理用過(guò)的產(chǎn)品,請(qǐng)注意保護(hù)環(huán)境。


 儲(chǔ)藏與包裝


  · 本產(chǎn)品在儲(chǔ)存、裝卸時(shí)，參照SH/TO164進(jìn)行。溫度不應(yīng)超過(guò)75℃；若長(zhǎng)期儲(chǔ)存，溫度不應(yīng)


 超過(guò)45℃。本產(chǎn)品不易燃燒、不易爆、有腐蝕性，環(huán)保

 · 35Kg/桶化工桶包裝,按一般化學(xué)品運(yùn)輸


東莞市凱盟表面處理技術(shù)有限公司
中國(guó) 廣東省東莞市謝崗鎮(zhèn)曹樂(lè)工業(yè)區(qū)

 熊芳：13532949127.QQ:1271678099.
