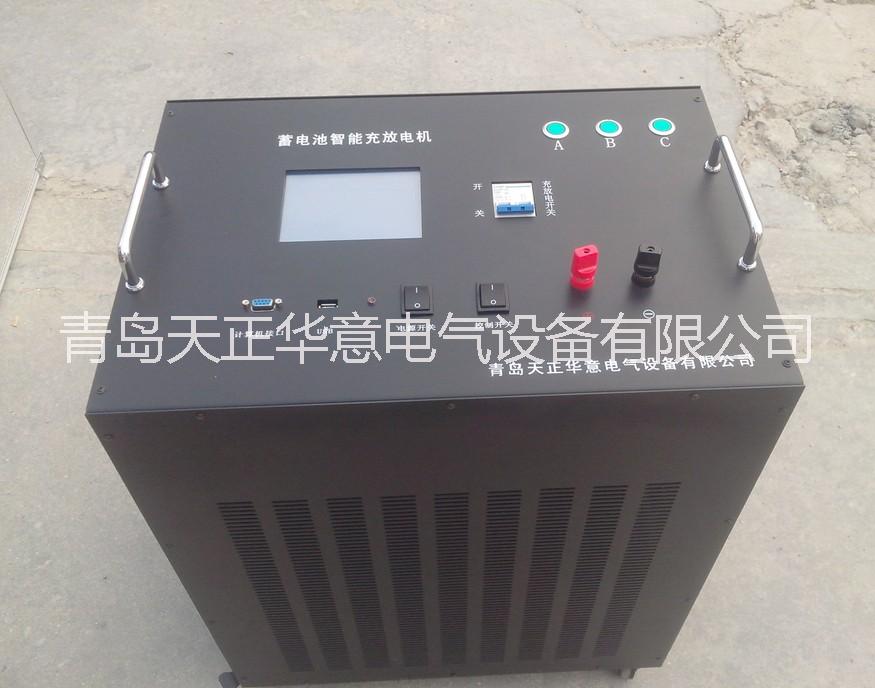

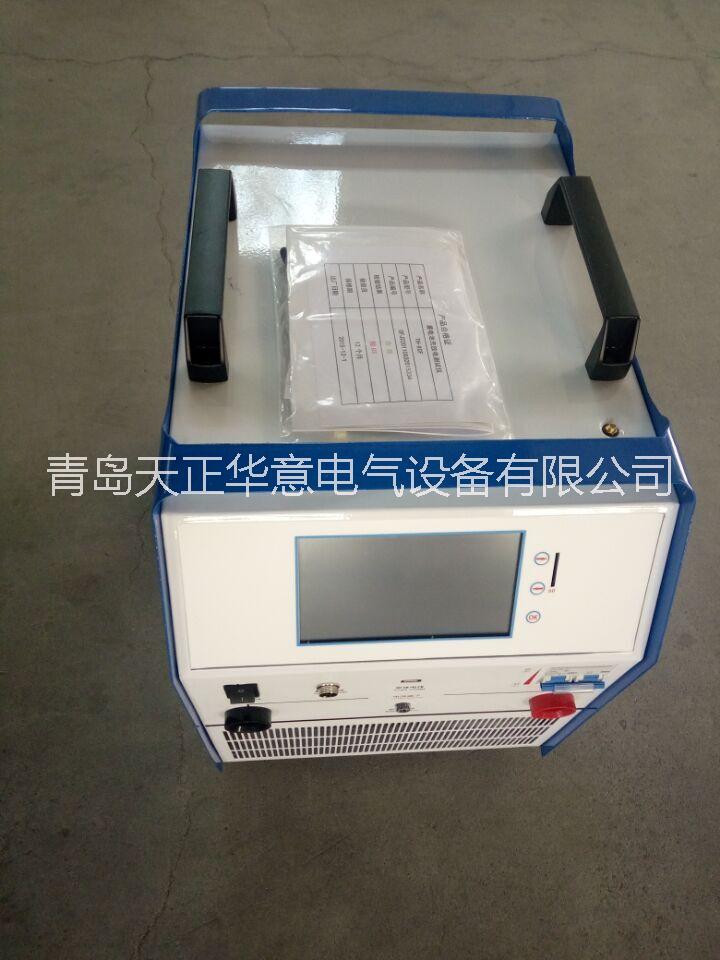

TH-220/200蓄電池充放電一體機

1.1 綜述

蓄電池組充放電容量測試設備集充電、放電、活化、在線監測功能為一體，一機多用。減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。該儀器功率大，體積小，重量輕，友好、人性化的人機交互界面，大大減少了蓄電池日常測試維護的工作量，是蓄電池維護工作的助手。請您在使用儀器前仔細閱讀本說明書，以免因使用不當，造成損失！

1.2 主要功能特點

l 儀器采用觸摸屏操作，直接使用觸摸筆或者手指即可操作界面。

l 存儲數據方式有內部存儲和外部SD卡存儲方式，自行選擇。

l 具有過壓、過流、過熱等保護功能。

l 在線監測功能：在電池組處于在線放電、均充、浮充等狀態下，對電池組及單節電池進行實時的監測；包括整組電壓、單節電池電壓、整組充放電電流、整組充放容量、監測時間等；

l 放電功能：在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好“放電電流”、“放電時間”、“放電容量”、“整組終止保護電壓”、“單體終止保護電壓”等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。單體電壓終止條件也可設置為只報警不終止。

l 充電功能：嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點;用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息;在充電過程中可重新修改充電參數；當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作;

l 放充電及活化功能：在電池組脫離系統后，放電充電參數設置后，儀表開始工作，在電池組放電結束后，自動轉為充電功能，無需人為操作。

l 容量快測功能：(選配)在電池組脫離系統后利用智能假負載進行放電，只需3～20分鐘便可測出電池組中每一節電池的實際容量、內阻、性能狀況（正常、落后、劣化）等；

l  在測試過程中當檢測到整組或者單體電池異常、測試儀工作異常時，測試儀自動終止測試，以便對電池進行保護。測試儀采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件。人性化的操作界面，操作簡單，流程清晰，每一步操作均有簡體中文提示。

l 高亮度彩色屏幕液晶顯示器，顯示效果清晰優美。

l 上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。

1.3技術指標：

l 環境條件

     工作溫度：(-20～55)℃

     貯存溫度：(-45～70)℃

     相對濕度：90%(40±2℃)

     大氣壓力：(70～106)kPa

l 外形尺寸： 500*450*350，整機重量：30kg

l 工作電源：交流單相AC220V±10%；頻率：50Hz

l 充電模塊工作電壓：AC380V；頻率：50Hz

l 蓄電池類型：鉛酸蓄電池

l 蓄電池組標稱電壓：24V;48v;110V;220V（具體根據用戶所購儀表的電壓等級）

1) 充電電流：5A～150A （具體根據用戶所購儀表的電流等級）

2) 放電電流：5A～150A （具體根據用戶所購儀表的電流等級）

3) 恒流放電電壓范圍：9～28V ；40V～56V；84～135V; 96～270V（具體根據用戶所購儀表的電壓等級）

l 穩壓總精度：1%；穩流總精度：1%

l 單體電壓類型： 2V、6V、12V

l 單體電壓分辨率： 2V/6V：0.001V   12V:0.01V

l 顯示方式：7寸彩色大屏幕LCD

l 效率：≥92％

l 功率因數：≥0.9

l 絕緣強度：輸入對外殼和對輸出≥AC1500V；輸出對外殼≥AC500V

l 平均無故障時間(MTBF)：≥50000h

l 過熱關機溫度閾值：(80～85)℃
