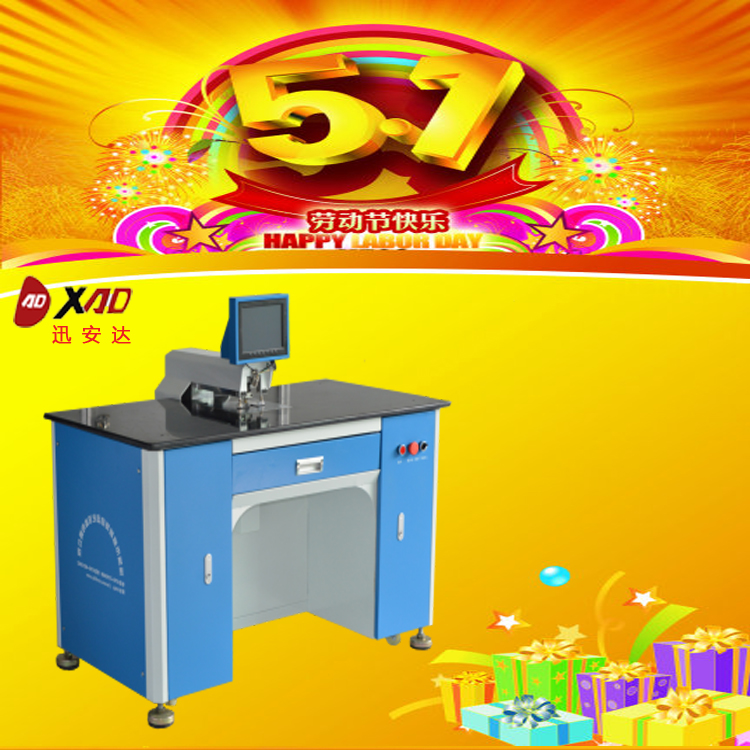

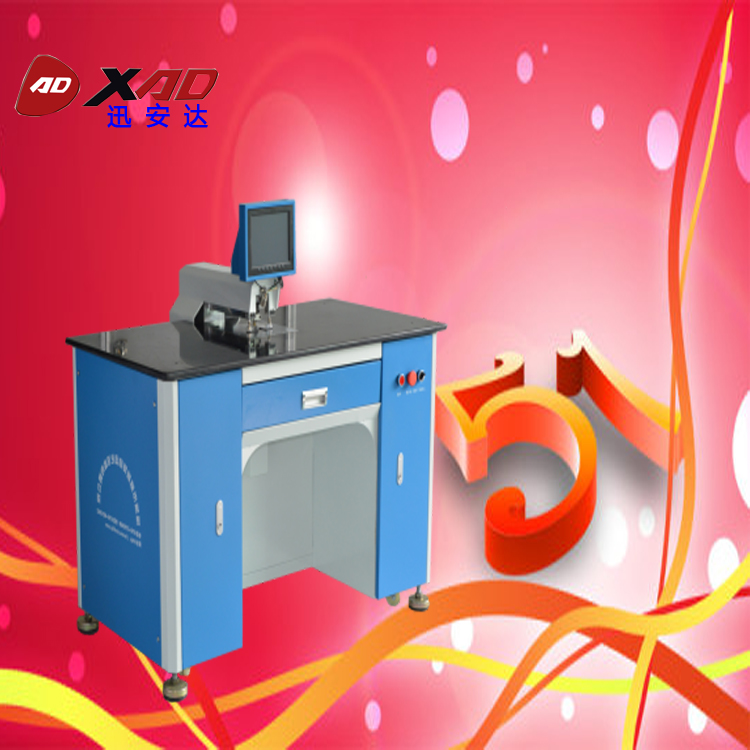

供應重慶柔性線路板打孔機 、FPC線路板自動沖孔機

詳細說明

  適用行業

    廣范運用于印刷包裝、電子印刷、銘牌標牌等行業印后對位孔沖孔！設備用于在PCB線路板、FPC軟板、IMD/IML、菲林，片，手機面板，手機按鍵，不干膠、薄膜開關,膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁，鋁基板,FR4玻纖板等眾多材料的定位孔沖孔及鉆孔。

     自動打靶機根據不同地區不同行業又稱為自動打靶機，自動沖孔機，電腦打靶機，電腦打孔機，電腦沖孔機，自動定位打孔機，自動定位沖孔機，自動定位打靶機。

（1）輕型自動定位打孔機



適用于：手機按鍵/手機面板、膠片、FPC軟板、菲林/棕片/黑片片、IML/IMD、電子薄膜開關等柔性軟板；PCB玻纖板、PVC/PET/PC面板、銘板標牌等非金屬材質的定位打孔。



相關參數：

型號TYPE	xd-01	xd-02
加工精度 Precision	小于等于正負0.015mm	小于等于正負0.008mm
加工速度Speed	0.4秒/孔	0.4秒/孔
沖力 Max strength	2500N	2500N
設備重力N.W	198+2KG	198+2KG
氣壓要求Barometric pressure	0.4~0.8Mpa	0.4~0.8Mpa



機型二：重型自動定位打孔機



適用于：手機按鍵/手機面板、PCB/玻纖板/PVC/PET/PC面板、銘板標牌、鋁基板及其他薄金屬面板等定位打孔。



相關參數：

型號TYPE	Z01	Z02
加工精度 Precision	小于等于正負0.015mm	小于等于正負0.008mm
加工速度Speed	0.5秒/孔	0.5秒/孔
沖力 Max strength	7000N	7000N
設備重力N.W	198+2KG	198+2KG
氣壓要求Barometric pressure	0.4~0.8Mpa	0.4~0.8Mpa



機型三：P15自動鉆孔機



適用于：單雙面板、PCB多層板、玻璃纖維、PVC面板、亞克力等易碎塑料片材定位沖孔。



相關參數：

加工精度	小于等于正負0.015mm
加工速度	0.6秒/孔
加工厚度	0.1mm~3.0mm(亞克力/pvc板）
鉆頭直徑	?0.1mm ～?3.5mm
轉速	24000-42000轉/分
鉆孔形式	由上往下鉆孔
固定系統	壓腳壓平被沖孔的材料，鉆孔更精準
光源選擇	投射紅外線，反射紅外線
氣壓要求	0.4~0.8Mpa
設備重量	228+2KG
外形尺寸	160*850*(770+260)
廢料處理	自帶吸塵裝置
電源要求	AC220+10V 50hz
基本耗電	0.5kw/h





NO.5薄膜開關自動打孔機產品展示
