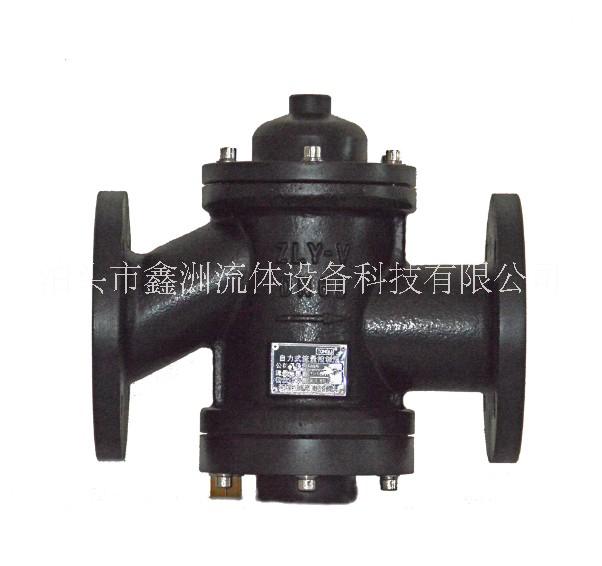

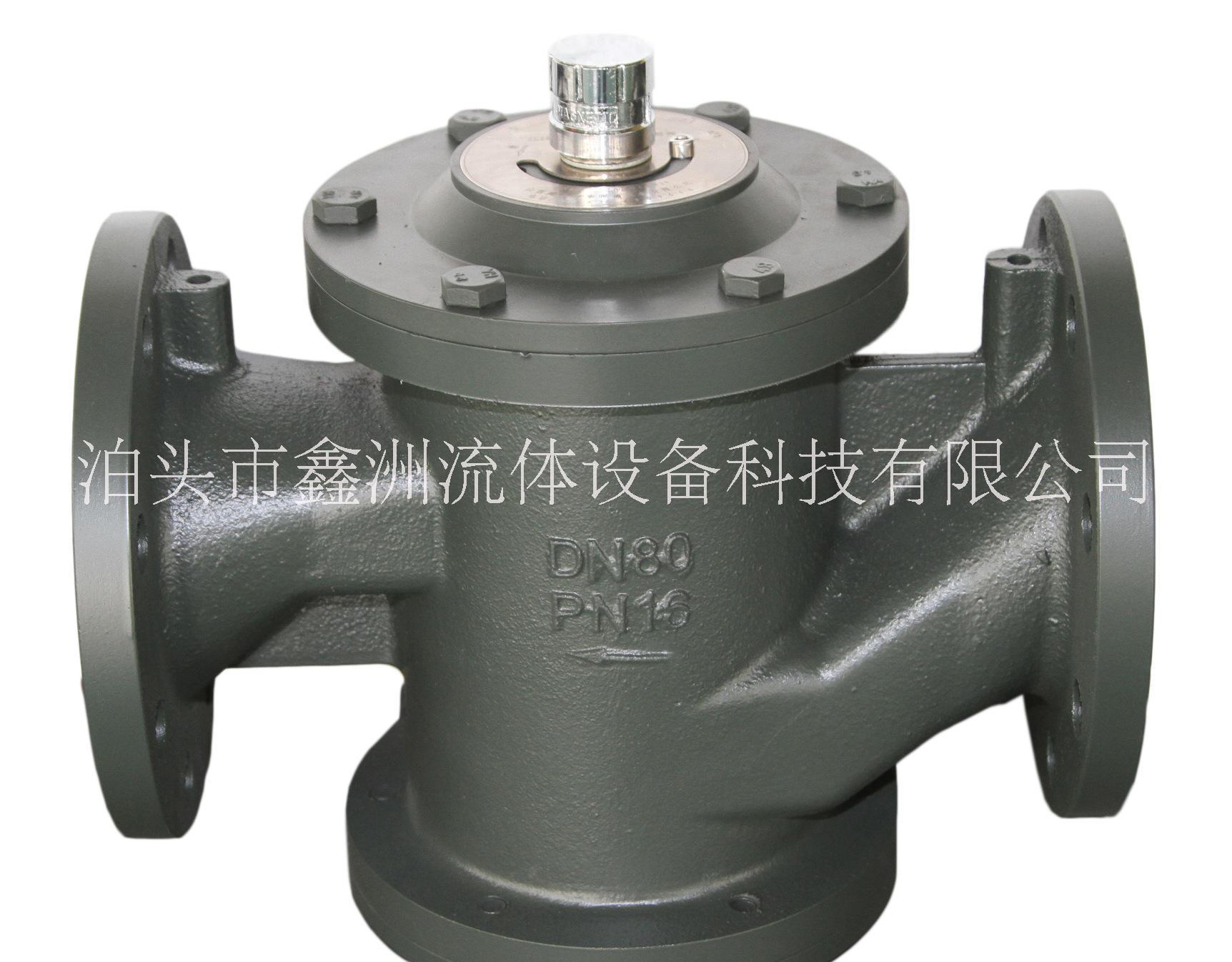

自力式流量控制閥的結構與性能

自力式流量控制閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，各種類型的自力式流量控制閥，結構各有相異，但工作原理相似。

自力式流量控制閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成，如圖1所示。手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。

 對于手動調節閥組來說，流量G=P2-P3式中Kv為手動調節閥閥口的流量系數，P2-P3為手動調節閥閥口兩側的壓差。Kv的大小取決于開度，開度固定，Kv即為常數，那么只要P2-P3不變，則流量G不變。而P2-P3的恒定是由自動平衡閥組控制的。比如進出口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定；反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置。

動態流量平衡閥安裝使用

1.安裝位置和方向

（1）自力式流量控制閥安裝在回水管上。如系統壓力過高，為保護末端設備的安全，自力式流量控制閥宜安裝在供水管上。

（2）自力式流量控制閥可水平安裝，也可垂直安裝。

2.流量設定方法

KZL動態流量平衡閥有一個設定流量的刻度盤。閥門出廠前，可預先按照設計流量值設定好流量。也可在安裝到系統上后，在現場把刻度盤數字調整到設計流量值。

3.自力式流量控制閥注意事項

（1）自力式流量控制閥不具備截止功能，根據需要，應另設截止閥。

（2）自力式流量控制閥有一個工作壓差范圍，選擇閥門時應注意保證閥門兩端的壓差在工作壓差范圍內。

（3）用變頻方式調節水泵流量，或通過改變水泵運行臺數調節流量的系統（量調節系統），循環水流量不是恒定的，不宜在管路上安裝自力式流量控制閥（定流量閥）。

技術特點

1.技術指標

（1）公稱壓力：1.6MPa。

（2）介質允許溫度范圍：3—130℃。

（3）工作壓差范圍：20—500kPa。

（4）流量控制精度±5%。

2.性能特點.

（1）閥門流量可在出廠前預先設定好，也可在安裝到系統上后再設定。

（2）預先設定好的閥門安裝到系統上時，只要在工作壓差范圍內，無論壓差大小或壓差波動，閥門的設定流量不變。

（3）分支管路之間流量改變時互相不干擾。
