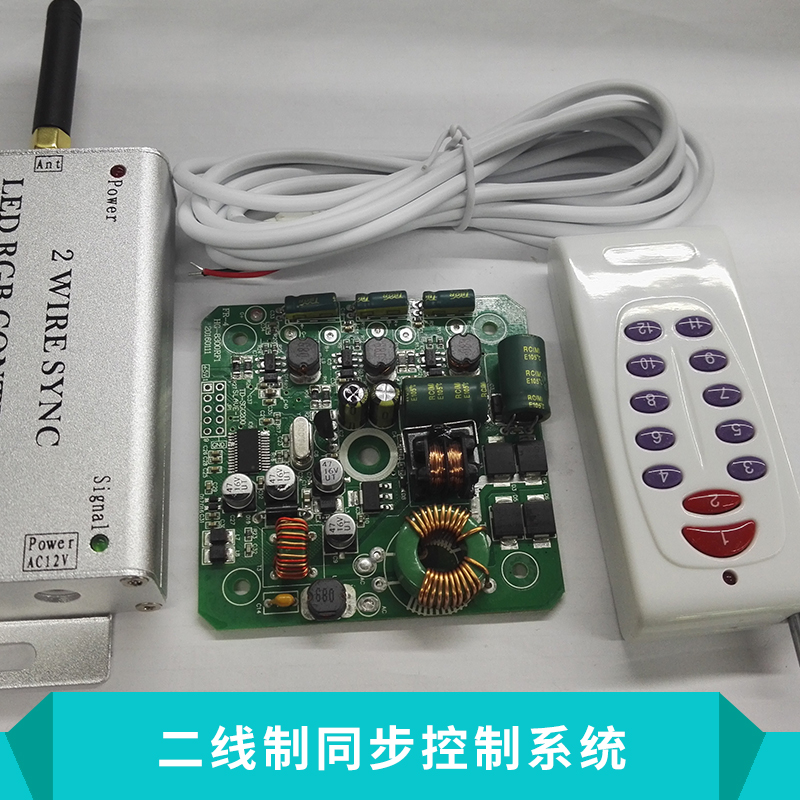

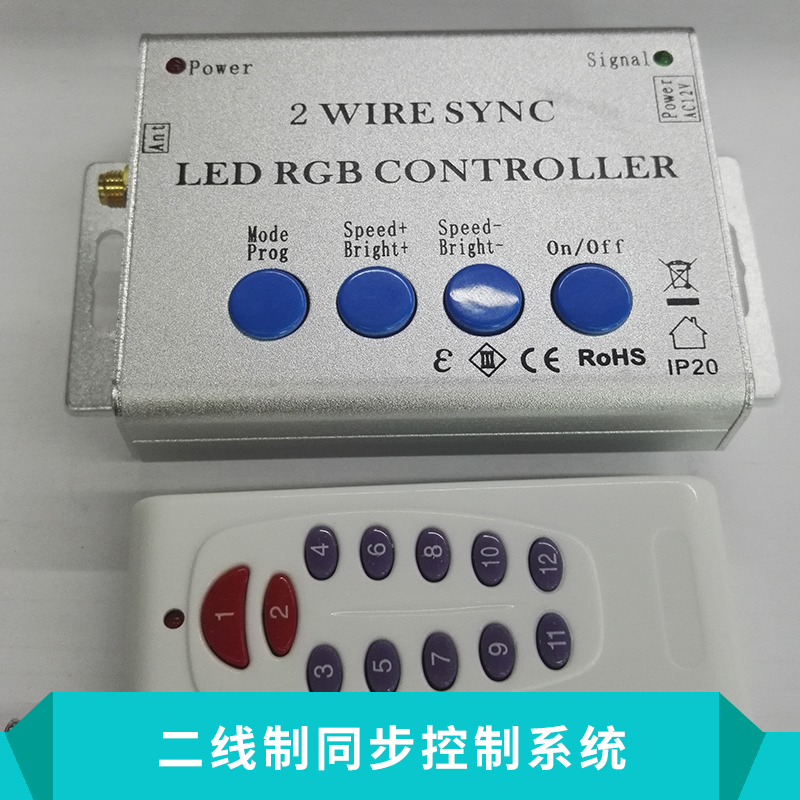

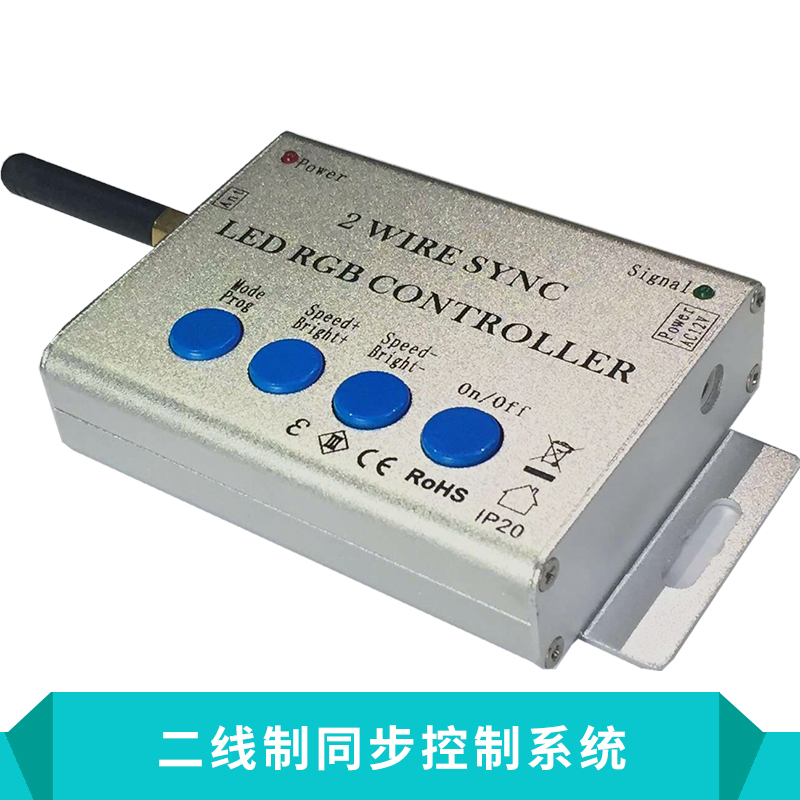

TD-1701型二線制同步控制系統2線制多功能RGB燈具控制器

【技術參數】
型號：TD-1701
電源輸入：變壓器輸入AC12-15V    控制燈數：≤20盞
負載總功率：≤500W           工作溫度： -20℃ - 60℃
變化模式選擇： 16種          速度選擇：15級
遙控距離：≤100M            亮度調節：15級
靜態功耗：≤0.5W            運行功耗：≤1W
主控器尺寸：L160×W71×H29（mm）  遙控尺寸：L90×W33×H16（mm）
【使用說明】
1、線路評估及接線說明
?線材評估與選擇：
新布線建議選擇橡膠電纜三芯線，線芯建議為銅芯，線徑具體選擇根據線長和實際線損而定；線徑越錯可帶負載越大。
    原有線路可根據上述方法計算可安裝燈具數量。
?變壓器選擇：
布好線后連接變壓器，電源必須選擇隔離式變壓器，功率按總負載的1.5倍選擇，電壓AC12-15V。
?接線：
A、電源變壓器、主控制器須安裝在防水防潮的空間內；
B、主控制器2條電源線分別與變壓器輸出端連接（無極性要求），并盡量靠近變壓器輸出端，外殼與地線相連（有輸入地線的，否則不用連接地線），燈具輸入端和電纜AC電壓線樹枝狀并聯方式接入，燈具外殼接地線（有輸入地線的，否則不用連接地線）。
