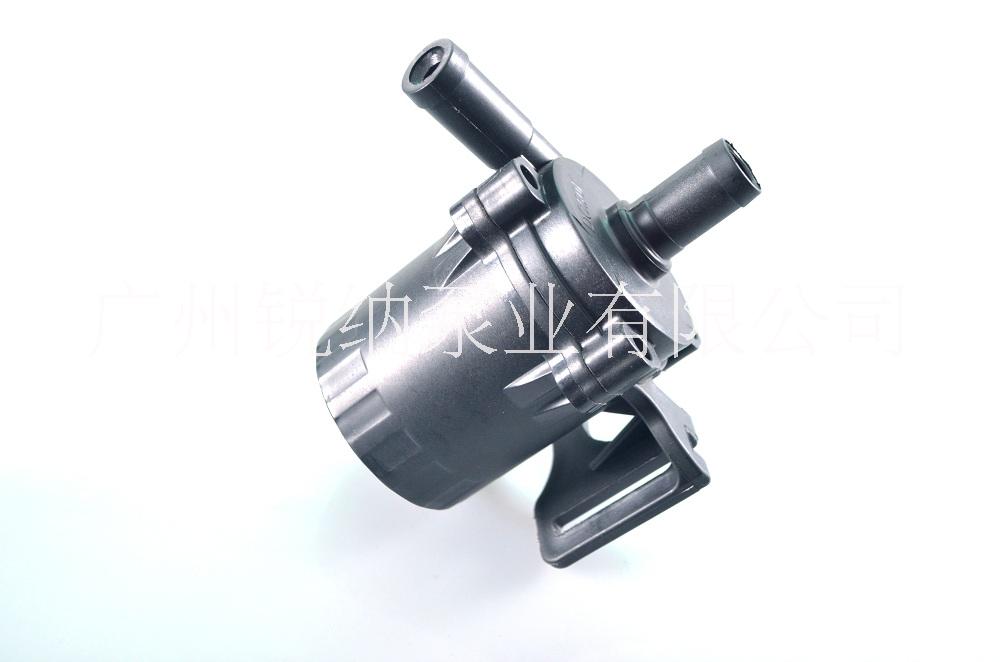

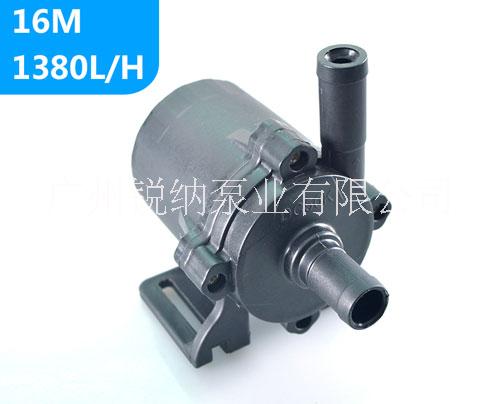

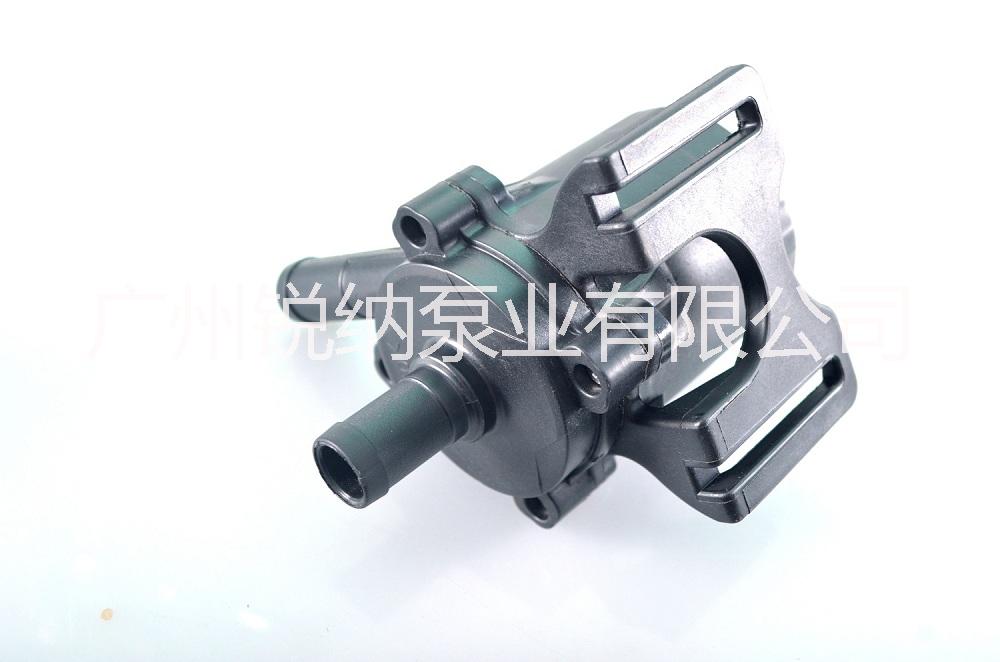

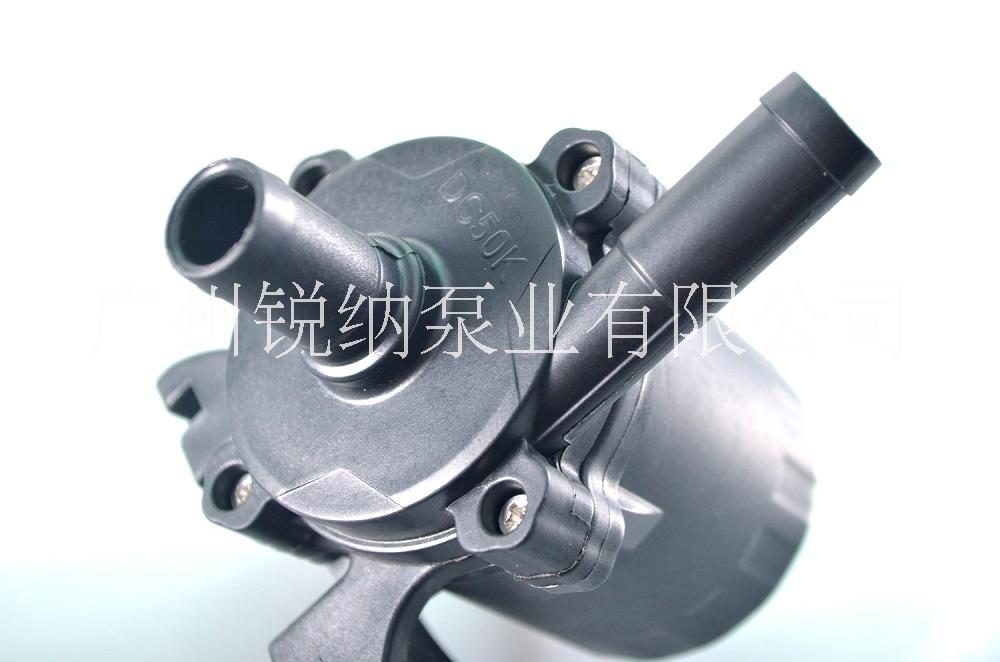

微型磁力泵DC50K

微型磁力泵DC50K

時間：2016/05/01 訪問次數：460



序號	類別	規格
1	泵體尺寸及重量	100.5mmx95.5mmx69.6mm;480g
2	水泵出水口外徑	14mm
3	水泵進水口外徑	14Mm
4	驅動方式	無刷直流磁力隔離 （三相無傳感器程序驅動）
5	水泵殼體材料	PA66+30%GF (可更換)
6	使用方式	可長時間連續運轉
7	使用介質	水，油，以及其他酸堿溶液
8	工作溫度	60℃【兩相/T系列】或者100℃【三相/S或A系列】
9	功耗	2.5W~45.6W【兩相】；2.5W~86.4W【三相】
10	額定電壓	12Vdc或 24Vdc
11	使用電壓	5Vdc ~ 14Vdc（） 或5Vdc ~ 26Vdc（）
12	負載電流	2.0A【兩相】or 4.5A【三相】
13	流量	18L/MIN【兩相】; 23L/MIN【三相】
14	靜態揚程	9M【兩相】;16M【三相】
15	噪音	<40dB  （1M距離）
16	防水等級	IP68(可潛水安裝)
17	壽命	大于30000小時
18	供電方式	太陽能板，蓄電池，適配器，電源模塊
19	保護功能（選配）	可選配缺水保護、空轉保護、堵轉保護、卡死保護
20	調速功能（調功率）（選配）	可選配PWM調速，0~5V模擬信號調速，電位器調速
21	速度反饋（選配）	脈沖信號， 水泵的實際轉速為脈沖信號頻率的30倍
22	水泵特點	1、體積小，效率高，壽命長，噪音低； 2、陶瓷軸芯，碳纖維石墨軸套超級耐磨； 3、死亡率低于0.5% 4、無碳刷無磨損，采用電子換向，三相直流水泵采用智能程序驅  動，軟啟動無沖擊，自帶保護功能； 5、軟啟動可直接連接太陽能板供電； 6、采用耐高溫材料，三相水泵可浸泡100度開水長期運轉； 7、水電隔離，環氧樹脂灌封，完全防水，防漏電；



型號	電壓	負載電流	揚程	流量	功耗
	V (dc)	A	m	L/H	W
DC50K-1260T	12	2.0	6.0	900	24
DC50K-1260S
DC50K-1260A
DC50K-12120S	12	4.5	12	1260	54
DC50K-12120A
DC50K-2490T	24	2.0	9.0	1080	48
DC50K-2490S
DC50K-2490A
DC50K-24160S	24	3.60	16	1380	86.4
DC50K-24160A
選型注意事項	選型時務必給出使用環境：例如連續工作時間、水溫、介質等，水泵功率超過一定的功率就不適合長期在60度或者100度以上水溫連續工作，務必與技術員溝通以便選擇最合適的水泵！ 上述電流為水泵的開口電流即當水泵直接放入水中不接任何系統時的電流，也為水泵電流，當水泵接上系統之后水泵的工作電流會降低到負載電流的70%-85%。 水泵的揚程為送水高度，即到達揚程點的流量為零。 水泵的流量為水平流量，即水平的流量。

兩相（T 系列）	傳感器驅動，電路板必須內置，無法通過智能方式調速
三相（S/A系列）	直流三相與交流三相完全不同，直流三相指的是無傳感器驅動，其供電方式與單相和兩相水泵一樣只有正負極兩根線。 智能程序驅動，無傳感器，電路板可外置（外置之后泵體可以耐高溫）。 可調速（PWM 、0~5V模擬信號、電位器調速）【選配】 堵轉及反接保護，過壓過流保護，過溫保護 軟啟動,啟動電流低，無沖擊，特別適用于太陽能板直接供電

  電位器調速接線方法：（非調速水泵沒有引出調速信號線）
調速接口中的紅線為正5V，黃色線為調速信號線，黑線為地線，紅色和黑色線分別接電位器的兩端，黃線接電位器的中間，這樣旋動電位器可使黃線的電壓在0-5V之間滑動，從而采用電位器實現了0 -5V 之間的調速。切勿將紅線和黑線碰到一起，這樣容易導致電路板燒壞，電位器調速和VR(0-5V)調速是一樣的，如果采用VR調速則只需要將電位器取下，按照VR調速方法接線即可。
PWM或者模擬信號VR（0-5V）調速的接線方法：
PWM(50-800HZ信號幅值為5v)或者模擬信號（0-5V）調速只需要將調速接口中的黃色線接到外界控制系統的調速信號發生端口（PWM或者0-5V），黑線接到系統地線，紅線懸空即可。



  電動汽車散熱系統，自動化設備水循環，水制冷等電器,飲水機，衛浴產品，碎紙機，無土栽培，水暖床墊，空調，水族魚缸，桌面工藝品，足浴盆，水暖床墊，熱水器，電腦水冷，水冷風扇，醫療器械，制藥系統，化工，循環系統，冷卻散熱系統，制冷系統，水冷空調，水冷風扇，移動洗澡機，太陽能噴泉，太陽能循環系統，家庭增壓系統，別墅供水系統，小型灌溉系統, 水處理系統，小型供水系統，汽車循環系統，汽車加熱系統，機床，家用電器，廚房電器,衛浴產品， 熱水循環系統

型號	電壓(DC)	電流范圍	揚程	流量	進水口徑	出水口徑	調速	空轉/卡死保護
DC30A	5~12V	0.1~0.35A	3m	4L/MIN	8mm	8mm	定做	選配
D	6~24V	0.15~1.2A	8m	11L/MIN	14mm	10mm	PWM/0~5V/手動	選配
DA	6~24V	0.15~1.2A	6m	14L/MIN	14mm	14mm	PWM/0~5V/手動	選配
DC	6~24V	0.15~1.2A	6m	15L/MIN	4分螺紋	4分螺紋	PWM/0~5V/手動	選配
DD	6~24V	0.15~1.2A	8m	10L/MIN	10mm	10mm	PWM/0~5V/手動	選配
DF	6~24V	0.15~1.2A	6m	16L/MIN	4分螺紋	4分螺紋	PWM/0~5V/手動	選配
DH	6~24V	0.15~1.2A	11m	7.5L/MIN	11mm	8mm	PWM/0~5V/手動	選配
DC50	6~24V	0.15~3.8A	7m	44L/MIN	22mm	22mm	PWM/0~5V/手動	選配
DC50A	6~24V	0.15~3.8A	5m	60L/MIN	27mm	27mm	PWM/0~5V/手動	選配
DC50B	6~24V	0.15~3.8A	13m	30L/MIN	20mm	20mm	PWM/0~5V/手動	選配
DC50C	6~24V	0.15~3.8A	8m	42L/MIN	4分螺紋	4分螺紋	PWM/0~5V/手動	選配
DC50D	6~24V	0.15~3.8A	8m	42L/MIN	20mm	20mm	PWM/0~5V/手動	選配
DC50E	6~24V	0.15~3.8A	15m	25L/MIN	4分螺紋	4分螺紋	PWM/0~5V/手動	選配
DC50F	6~24V	0.15~3.8A	15m	25L/MIN	4分螺紋	4分螺紋	PWM/0~5V/手動	選配
DC50G	6~24V	0.15~3.8A	8m	40L/MIN	4分螺紋	4分螺紋	PWM/0~5V/手動	選配
DC50K	6~24V	0.15~3.8A	16m	23L/MIN	14mm	14mm	PWM/0~5V/手動	選配
DC50W	24V	1~3.8A	造浪	28000L/H	潛水	58mm	變頻調速控制	選配
DC50Q	24V	1~3.8A	5m	5000 L/H	1寸螺紋	1寸螺紋	變頻調速控制	選配
DC60Q	24V	1~5A	5m	12000L/H	1.2寸螺紋	1.2寸螺紋	變頻調速控制	選配
備注： 揚程流量范圍內的都可以定制。 進出水口尺寸，連接方式可開模定制。 調速方式可以定制，可定制控制系統，也可根據系統定制水泵。 工作溫度常規60度以內，可以定做100度的，詳情請查看相關系列具體信息。 可定做食品級水泵。 可定做靜音水泵。
