直接數字平板X射線成像系統（DR）

    DR指在計算機控制下直接進行數字化X線攝影的一種新技術，即采非晶硅平板探測器把穿透被測物的X線信息轉化為數字信號，并由計算機重建圖像及進行一系列的圖像后處理。DR系統主要包括X線發生裝置、直接轉換平板探測器、系統控制器、影像監示器、影像處理工作站等幾部分組成。DR由于采用數字技術，因此可以根據臨床需要進行各種圖像后處理，如圖像自動處理技術，邊緣增強清晰技術、放大漫游、圖像拼接、興趣區窗寬窗位調節以及距離、面積、密度測量等豐富的功能。另外由于DR技術動態范圍廣，X線光檢出效能（DQE）高，具有很寬的曝光寬容度，即使曝光條件稍差，也能獲得很好的圖像。DR的出現打破了傳統X線圖像的觀念，實現了人們夢寐以求的由模擬X線圖像向數字化X線圖像的轉變，與CR（Computer Radiography）系統比較具有更大的優越性。

DR特點

(一)DQE，檢測效率可達74%，普通屏片組合X線照片DQE為30%。

(二)DR成像速度快，采集時間10ms以下，成像時間僅為3秒，放射診斷即刻在屏幕上觀察圖像。數秒即可傳送至后處理工作站,進行閱片發診斷報告。

(三)DR具有較高的空間分辨力和低噪聲率，非晶硅接受X線照射后直接轉換為電信號，可避免其他成像方式如普通屏片組合照片、CR等光照射磷物質后散射引起的圖像銳利度減低，因此可獲得高清晰圖像。并可獲得高性能的MTF曲線。

（四)數字圖像可進行后處理。圖像后處理是數字圖像的特點。只后要保留原始數據，就可以根據診斷需要，并通過軟件功能，有針對性的對圖像進行處理，以提高診斷率。處理內容有窗技術、參數測量、特征提取、圖像識別、二維或三維重建、灰度變換、數據壓縮，這些均是高科技工業影像學領域中應用的重要體現。

(五)DR具有低的輻射劑量。我公司這款DR采用125KV、320MA、0.3MAS、距離4500px照片條件，X射線劑量?jī)H為0.20倫琴，僅為普通屏片組合X線照片的X線劑量的1/53.3（普通屏片組合X線胸部正位片X線劑量達：10.67倫琴），是CR照片X線劑量的1/10,即一次屏片組合X線照片所接受X線照射劑量相當于53.3次DR照片X線劑量的總數，所以DR照片所受X線照射劑量大大低于CEC制定的輻射標準。減少X線對人體照射的不良影響。特別是對X線較敏感的少年兒童、育齡成年人需要X線檢查時。DR照片是您的選擇。

(六)DR的直接轉換技術，使網絡工作簡單化，效率高，為無損檢測影像學實現全數字化和無膠片化鋪平了道路

(七)有效解決了圖像的存檔管理與傳輸，采用電子檔形式保存圖像資料，隨時能為提供照片打印服務，防止照片丟失而重復照片。

總之，DR帶給我們的是高的DQE、大的寬容度、低的曝光劑量、高分辨力的圖像、快的X線轉換效率，設備較便，減輕了放射技術工作人員的勞動負荷。今后伴隨著電子計算機技術，微電子技術等信息技術飛速發展，必將為工業無損檢測影象學的發展提供更廣闊的空間，使工業無損檢測影像形態學診斷水平不斷提高。

成像對比

與模擬X線成像系統對比

DR照片圖像與模擬X線照片圖像相比，數字圖像的優勢為：

1．?dāng)?shù)字圖像的密度分辨率高。普通屏片組合X線照片的密度分辨率只能達到26灰階，而數字圖像的密度分辨率可達到210-12灰階。雖然人眼對灰階的分辨率有一定的限度，但固有數字圖像可通過變化窗寬、窗位、轉換曲線等技術，可使全部灰階分段得到充分顯示。從而擴大了密度分辨率的信息量。擴大照片的診斷范圍。DR照片可以通過調節窗寬、窗位、轉換曲線等技術，很清楚看到縱隔、影后等等內部復雜的情況。

2．?dāng)?shù)字圖像可進行后處理。圖像后處理是相對于模擬X線成像，數字圖像的特點。只要存在原始數據，就可以根據診斷的需求，通過軟件功能，有針對性的對圖像進行處理，以提高診斷率。處理內容通常有窗技術、參數測量、特征提取、圖像識別、二維或三維重建、灰度變換、數據壓縮，這些均是無損檢測探傷學影像學領域中應用的重要體現。

3、數字圖像可以存儲、調閱、傳輸或拷貝。數字圖像可以存儲于磁盤、磁帶、光盤及各種記憶卡，并可隨時進行調閱、傳輸。影像數據的儲存和傳輸是PACS系統建立的最重要部分，為聯網、遠程會診、實現無膠片化等奠定了良好基礎。

4、成像速度快。由于DR系統改變了以往傳統的攝影、成像方法，時間分明辨率明顯提高，曝光后10秒鐘即可獲得數字影像，極大地提高了工作效率，且可以在不同的工作環境進行檢查探傷，大大方便了的降低了企業的檢測成本。

技術咨詢：聶州 13925533787 QQ：2809805398

MRCH-250工業射線機

產品簡介：

     Spektroflash（史克龍斯） Ltd. 始建于1990年，由俄羅斯在射線領域技術極為的研發生產機構“Bourevestnic”和德國射線公司“Kurt Mitterfellner”聯合建立。
     20多年以來，Spektroflash推出了10多款，40000多套不同的X射線設備，銷往各地。其中主要是小巧輕便優質可靠的射線設備，積累了強健的技術實力和的超小型便攜式射線機生產經驗 。

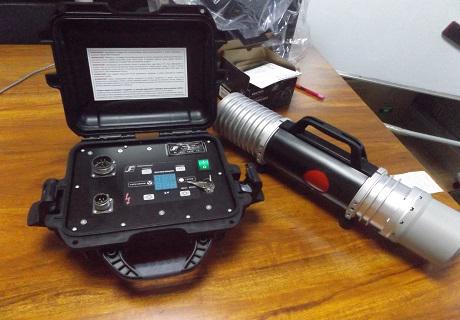

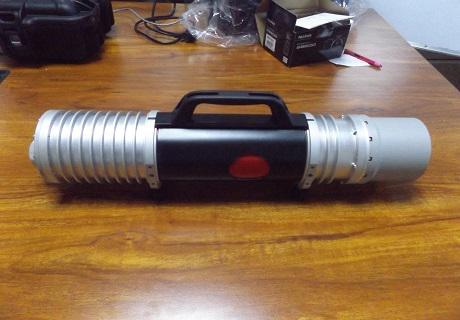

     MRCH-250全新數碼控制射線機具有自動訓機，觸控調節電壓及時間，數碼顯示，自動休息等功能，機身無風扇設計，自然散熱，其機身小巧輕便，功耗低，射線管工作效率高，可以有效的把能量轉化為X射線而不是熱量。并采用應用到航天器的特種散熱金屬，來完成散熱工作。從而實現機身小巧簡潔，但功能強大，并有效延長機器的使用壽命，其所采用的特制的高頻射線管，具有壽命長，穩定性高，不易損壞等優點.

全新推出的MRCH-250數碼控制射線機具備觸摸按鈕調節電壓·自動訓機數碼顯示·自動休息功能。



韓國Rayence率昂思便攜式DR系統

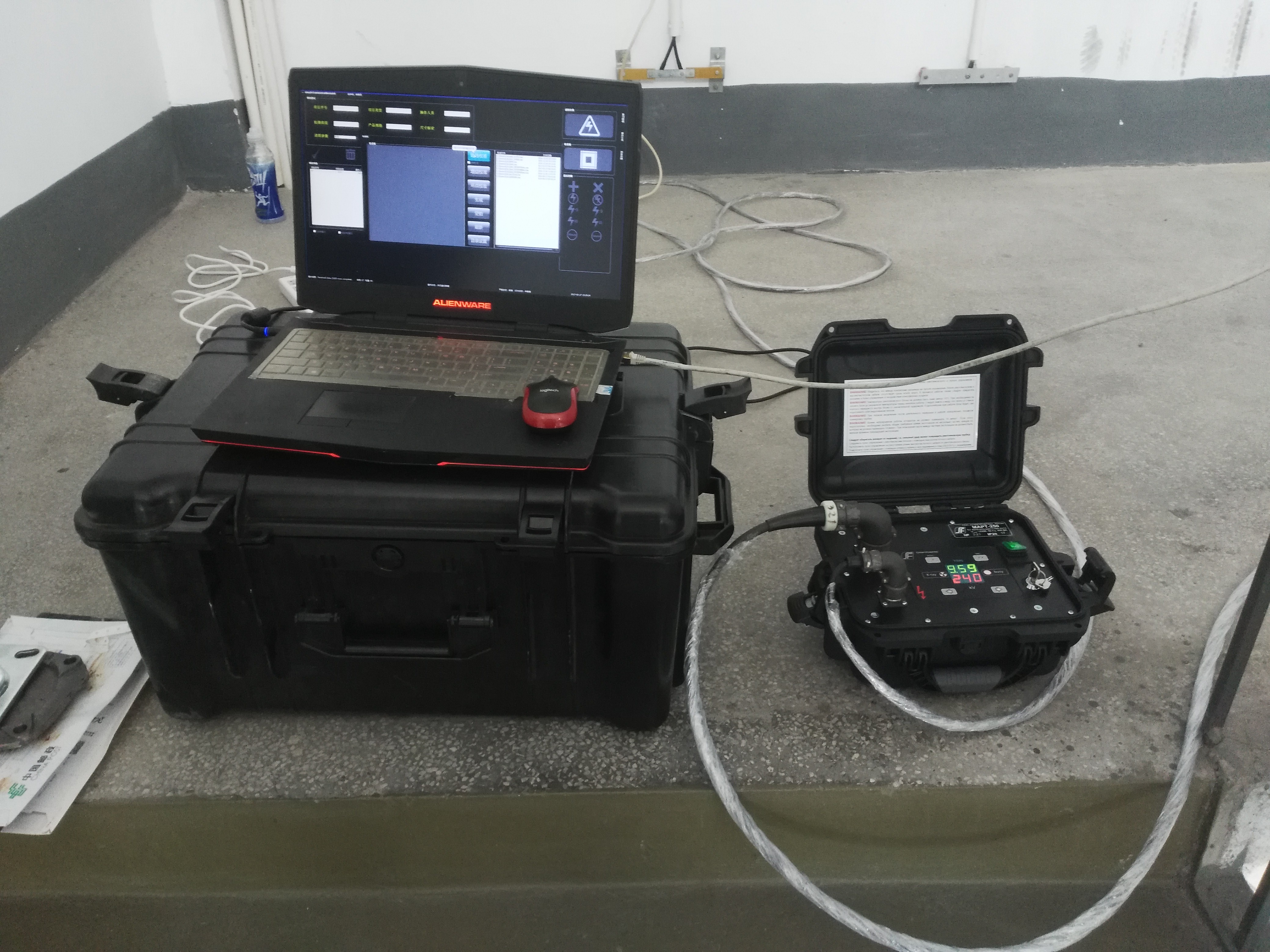

韓國Rayence率昂思便攜式DR系統基于平板探測器的X射線數字檢測技術，結合控制原理，完成焊接接頭的實時成像以及高清圖像采集，檢測圖像現場可立即顯示觀看。具有檢測靈敏度高、分辨率高、動態范圍大的特點，具有檢測影像真實可靠、效率高、定位準確、移動靈活、拆裝便捷、維護簡單的優點。


一、本系統達到下述檢測要求：
1.1 系統性能指標及分級

A/D轉換范圍在14bit或16bit空間分辨率優于3.9lp/mm圖像質量評定能滿足AB級或B級的檢測要求。
1.2 系統軟件
l 包括缺陷標記、尺寸測量、尺寸標定功能
l 可用系統軟件輔助測量缺陷參數
l 具備圖像和圖像中的相關信息的瀏覽和查找功能。
l 能根據評定結果生成檢測報告。
l 包含窗口選擇、降噪、亮度和對比度增強等基本圖像處理功能。
l 將只經過降噪處理后的圖像數據保存為原始圖像數據。
l 存儲格式采用標準DICONDE格式。工件編號、焊縫編號、透照厚度、透照工藝參數和幾何尺寸標定結果、缺陷判讀標記等信息寫入DICONDE格式圖像文件的圖像描述字段，這些信息應具備不可更改性和可讀性

二、系統組成：
由X射線平板探測器、數字成像控制臺計算機、控制臺軟件、無線傳輸及控制裝置X射線發生裝置等組成。

三、各子系統說明
3.1 平板探測器

特點:

本套系統擁有靈敏度高，輕便，操作簡單，安全性高，自我防護高，細節人性化，高清超大圖像顯示等諸多優勢。

3.2 數字成像控制臺

X射線數字成像系統的控制及圖像處理工作臺，功能主要為實時監測、靜態分析以及系統設置四大部分。采用的架構，實現了與數字X射線平板探測器無縫操作，具有流程自動化程度高、實時性好，圖像處理功能強大等特點。

3.2.1 檢測
l 平板校準
l 圖像采集
l 多能量曝光（可選）

3.2.2靜態分析
l 文件操作
l 圖像處理
l 圖像標記
l 尺寸測量
l 數據庫管理

圖像處理功能如下：
（1） 基于頻域的圖像預處理
（2） 縮放
（3） 鏡像
（4） 亮度對比度
（5） 窗寬窗位
（6） 負片
（7） 自動窗值
（8） 尺寸和興趣區測量

3.2.3 數據庫及檢測報告
3.2.4圖像存儲
1、 符合的Diconde格式儲存
2、 常用格式存儲
3.3 無線傳輸及控制裝置
3.3.1成像系統控制命令的工作流邏輯處理
3.3.2在X射線成像和采集過程中進行同步控制
3.3.3提供2.4/5G雙頻段無線工作模式，以及千兆以太網接口，用于數據和控制命令的傳輸
