ＡＤＳＳ光纜的結構特點

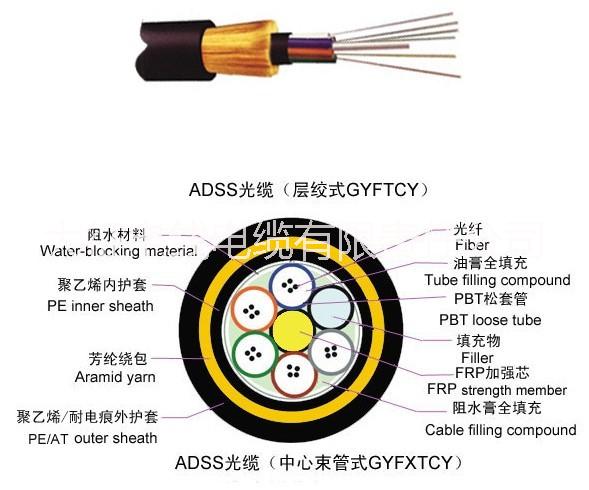

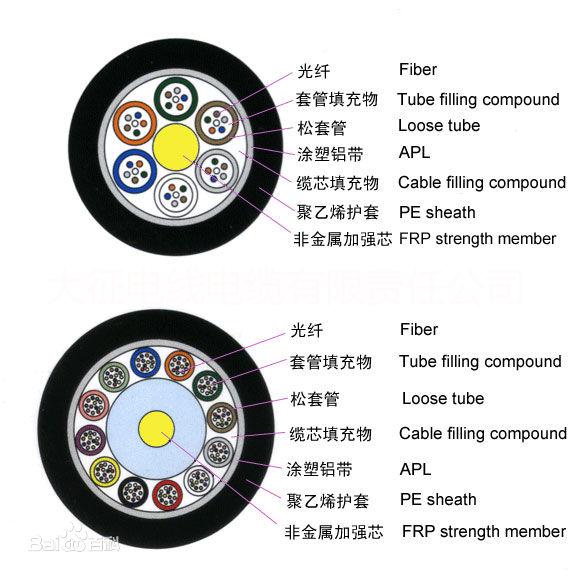

　　 目前已生產的ＡＤＳＳ光纜從結構上可分為層絞式和中心束管式兩類，其中層絞式光纜內有ＦＲＰ的加強芯，重量比束管式略重。同時又由于其運行在高壓環境下，根據電場強度又可分為ＡＴ護套耐電蝕型和ＰＥ護套標準型。
1. ＡＤＳＳ光纜的特點如下：

　　 （１）專為電力系統設計，是一種全絕緣介質的自承式架空光纜，它的結構中不含任何金屬材料；

　　 （２）全絕緣結構和較高的耐壓指標，有利于在帶電運行的架空電力線路上架設施工，不影響線路運行；

　　 （３）采用抗拉強度高的防綸材料即能承受較強張力，滿足架空電力線路的大跨距要求，又可防止鳥啄和人為的槍擊；

　　 （４）ＡＤＳＳ光纜的熱膨脹系數較小，在溫度變化很大時，光纜線路的弧度變化很小，且其重量輕，它的履冰和風荷也較小。

２．ＡＤＳＳ光纜的使用壽命

　　 ＡＤＳＳ光纜架設在高壓輸電線路上，其一般壽命在２５年以上，而影響其壽命的因素很多，主要的因素有：

　　 （１）桿塔附近的高壓感應電場梯度變化較大、高壓感應電場對光纜有強烈的電腐蝕。一般３５ＫＶ及以下架空電力線路用ＰＥ型，１１０ＫＶ及以上線路用ＡＴ型；

　　 （２）對雙回路的桿塔，由于線路的一回路停電或線路改造，在選擇掛點時要加以考慮；

　　 （３）線路經過有鹽霧酸氣的工作地帶時，化學物質會腐蝕光纜外皮，其耐電保護套受損，易受到電弧的傷害；

　　 （４）施工不當造成外皮傷害或磨損等，在長期的高壓電場中運行，其表面易腐蝕，而外護套平整光滑的光纜能有效地減少電腐蝕而延長壽命。

３．光纜掛點的選擇原則

　　 （１）光纜應懸掛在電場強度較小的位置，即ＡＴ型護套≤２０ＫＶｍＰＥ型護套≤２０ＫＶｍ；

　　 （２）光纜在水平和垂直方向上的投影不應與導線和地線出現交叉，以免在風偏和擺動時產生鞭擊；

　　 （３）光纜不應與桿塔產生摩擦和碰撞；

　　 （４）光纜必須保持與居民區、鐵路、公路、通信線路和其他電力線路的安全距離；

　　 （５）懸掛光纜的金具必須裝在桿塔可承受側向拉力的塔材上，使桿塔受力最小。

　　 其中，高壓感應電場的大小一般有ＡＤＳＳ光纜生產廠家根據電力設計院的初步設計進行核算，給出不同桿塔型號的電場強度大小及分布圖，再結合施工具體難易程度，最終確定光纜的掛點位置。

　　 在專門的應用軟件中，只要按既定的坐標系提供桿塔的相線坐標、相線線徑、地線類型、線路的電壓等級等，就可得到一幅感應電場分布圖，因此，在初步設計的準備階段，線路資料的詳盡可靠是整個工程質量的保障。

４．光纜典型掛點的選擇

　　 根據對各種桿塔電場強度的計算結果，滿足電場強度要求的掛點可分為高、中、低掛點３種方式。高掛點一般施工難度大，運行管理不方便；而低掛點在對地安全距離方面存在一些問題，且易發生盜竊事件。一般在信息網工程中采用中掛點方式。

　　 １１０ＫＶ線路耐張桿、門型桿、雙回路鐵塔、鋼管單桿、水泥單桿等，光纜可掛在層橫擔下３００～５００ｍｍ間的位置。

５．ＡＤＳＳ光纜的配盤

　　 光纜的配盤是光纜定貨施工中的重要問題。當采用的線路及狀況明確后，就要考慮光纜的配盤，影響配盤的因素有：

　　 （１）由于ＡＤＳＳ光纜不象普通光纜可任意接續（因為光纖的纖芯不能受力），必須在線路的耐張桿塔上進行，又由于野外接續點條件較差，因此每盤光纜的盤長盡量控制在３～５Ｋｍ。盤長太長施工不便；太短則接續的次數較多，通路的衰耗大，影響光纜的傳輸質量。

　　 （２）除輸電線路的長度是光纜盤長的主要依據外，還應考慮桿塔之間的自然條件，如牽引機行進是否方便，張力機是否可以擺放等。

　　 （３）由于線路設計的誤差，光纜的配盤可使用如下的經驗公式：

　　 光纜盤長＝輸電線路長×系數＋施工考慮長度＋熔接用的長度＋線路誤差；

　　 通常“系數”包括線路弧垂、桿塔上過引長度等，施工考慮的長度為施工中的牽引所用長度。

　　 （４）ＡＤＳＳ光纜掛點距地一般不小于７ｍ，在確定配盤時，要簡化檔距差，以便減少光纜的種類，即可減少備品備件的數量（如配置的各種懸掛金具等），又方便施工。

６．ＡＤＳＳ光纜施工的基本要求

　　 （１）ＡＤＳＳ光纜的施工通常是在帶電的線路桿塔上進行，施工中必須使用絕緣無極繩索、絕緣安全帶、絕緣工具，風力應不大于５級，必須保持與不同電壓等級線路的安全距離，即３５ＫＶ大于１．０ｍ，１１０ＫＶ大于１．５ｍ，２２０ＫＶ大于３．０ｍ的安全距離；

　　 （２）由于光纖纖芯極易脆斷，施工中張力和側壓力不能過大；

　　 （３）施工中光纜不能與地面、房屋、桿塔、纜盤邊沿等其他物體發生摩擦和碰撞；

　　 （４）光纜的彎曲是有限的，一般運行的彎曲半徑≥Ｄ，Ｄ為光纜的直徑，施工時彎曲半徑≥３０Ｄ；

　　 （５）光纜受到扭曲將損壞，嚴禁縱向扭曲；

　　 （６）光纜纖芯受潮和進水易斷裂，施工時光纜端部必須用防水膠帶密封；

　　 （７）光纜的外徑是與代表檔距相配套的，施工中不得隨意調盤，同時金具又與光纜外徑相對應，也嚴禁亂用；

　　 （８）每盤光纜施工完成后，通常預留有足夠長余纜，以便在桿塔處懸掛和熔接，在變電站安裝光纖配線架。

７．關于弧垂張力表

　　 弧垂張力表是反映ＡＤＳＳ光纜空氣動力性能的重要數據資料，完整地了解并正確地運用這些資料是提高工程質量的必要條件。通常廠家可提供３種恒定條件下的弧垂張力表，即安裝弧垂恒定（安裝弧垂為檔距的固定百分比）；安裝張力恒定及負荷張力恒定。此３類張力表從不同的側面對ＡＤＳＳ光纜的弧垂張力性能作了具體的描述。它只是用來說明ＡＤＳＳ光纜產品在給定的使用條件下的弧垂張力特性，與實際的工程應用不同，必須予以重視。

　　 需注意弧垂張力表中的檔距是實際檔距，準確地說是孤立檔的實際檔距，即耐張段只有一段時的檔距。在實際工程中，應先求出該耐張段的代表檔距，再從弧垂張力表中查出與該代表檔距數值相同或相近的那一檔所對應的弧垂和張力數據。切記此時的弧垂一般為復合弧垂，通過風偏角，求出水平弧垂和垂直弧垂，在此代表弧垂、代表張力、代表檔距的理論值基礎上，計算出實際的數據。

　　 在控制條件中，風荷控制與ＡＤＳＳ光纜的機械性能有關，通常出現在６００ｍ以上的大檔距，３０ｍｓ以上大風的情況下，ＡＤＳＳ光纜的重量輕于導線，它的風偏角大于導線的風偏角，較易伸長。這就有可能造成在大風中ＡＤＳＳ光纜與導線相碰。

　　 盡管設計計算較為復雜，但在小檔距的情況下，如代表檔距小于１００ｍ時，通常取架線弧垂為０．５ｍ，代表檔距在１００ｍ與１２０ｍ之間時，架線弧垂為０．７ｍ，ＡＤＳＳ光纜的弧垂點不應低于導線弧垂點。

　　 實際施工中，常在耐張桿的連續檔中，選擇中間檔或接近中間檔的較大檔距，懸點高差較小者作為觀測檔。如檔數在７～１５檔時，則應在兩端分別選２個觀測檔，常見的觀察方法有等長法和異長法觀測弧垂，也可用張力測量法觀測弧垂。
