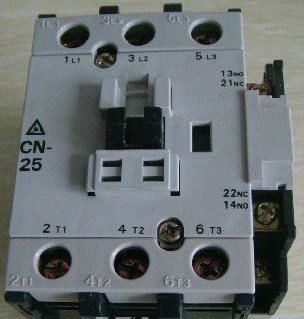

CN系列交流接觸器

適用范圍

CN交流接觸器系列交流接觸器主要用于交流50Hz（或60Hz）、額定工作電壓至660V，額定工作電流至 370A的電力系統中接通和分?jǐn)嚯娐?，并可與適當?shù)臒徇^載繼電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載的電路。 產品符合GB 14048.4和IEC 60947-4-1等標準。

1、CN流接觸器（以下簡稱接觸器）主要用于交流50Hz（或60Hz）、額定工作電壓至660V、在AC-3使用類別下額定工作電壓為380V、額定工作電流至110A的電力系統中，供遠距離接通和分?jǐn)嚯娐?，并可與適當?shù)臒徇^載繼電器或電子式保護裝置組合成電磁起動器，以保護操作（運行）可能發生過載的電路。 符合標準：GB 14048.4、IEC 60947-4-1。
2、CN系列交流接觸器主要用于交流50Hz(或60Hz)、額定工作電壓至1000V，在AC-3使用類別下額定工作電壓為380V時額定工作電流至475A的電路中，供遠距離接通和分?jǐn)嚯娐坊蝾l繁起動和控制交流電動機，并可與適當?shù)臒徇^載繼電器組成電磁起動器，以保護可能發生過載的電路。 產品符合GB14048.4和IEC60947-4-1等標準。
3、CN系列交流接觸器使用于交流50Hz或60Hz，額定工作電壓至660V,在AC-3使用類別下額定工作電壓380V時?額定工作電流至95A的電力系統中，供遠距離接通和分?jǐn)嚯娐贰㈩l繁地起動和控制交流電動機之用。并可與CDR7或其他適當?shù)臒崂^電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載或斷相的電路。 符合標準：GB 14048.4 IEC 60947-4-1 。
4、CN-25交流接觸器系列交流接觸器主要用于交流50Hz或60Hz、額


5、定絕緣電壓690V,在AC-3使用類別下，額定工作電壓380V、額定工作電流至620A的電力系統中，供遠距離接通和分?jǐn)嚯娐芳邦l繁地起動和控制交流電動機。并可與適當?shù)臒徇^載繼電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載的電路。
6、CN交流接觸器系列交流接觸器適用于交流50Hz或60Hz，額定工作電壓至660V，額定工作電流至100A的電力線路中，用作遠距離接通及分?jǐn)嚯娐泛皖l繁起動及控制交流電動機。
交流接觸器主要由四部分組成:(1) 電磁系統,包括吸引線圈、動鐵芯和靜鐵芯；(2)觸頭系統,包括三組主觸頭和一至兩組常開、常閉輔助觸頭,它和動鐵芯是連在一起互相聯動的；(3)滅弧裝置,一般容量較大的交流接觸器都設有滅弧裝置,以便迅速切斷電弧,免于燒壞主觸頭；(4)絕緣外殼及附件,各種彈簧、傳動機構、短路環、接線柱等。
7、工作原理
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時動作,主觸點閉合,和主觸點機械相連的輔助常閉觸點斷開，輔助常開觸點閉合，從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,和主觸點機械相連的輔助常閉觸點閉合，輔助常開觸點斷開，從而切斷電源。
8、使用接法
一:一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
二: 首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。

9、型號劃分
在電工學上。接觸器是一種用來接通或斷開帶負載的交直流主電路或大容量控制電路的自動化切換器，主要控制對象是電動機，此外也用于其他電力負載，如電熱器，電焊機，照明設備，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用/。接觸器控制容量大。適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。通用接觸器可大致分以下兩類。
1交流接觸器。主要由電磁機構、觸頭系統、滅弧裝置等組成。常用的是CJ10、HC1、CJ12B等系列。
2直流接觸器，一般用于控制直流電器設備，線圈中通以直流電，直流接觸器的動作原理和結構基本上與交流接觸器是相同的。
但現在接觸器的 型號都重新劃分了。都是AC系列的了。。。
1;AC-1類接觸器是用來控制無感或微感電路的.
2;AC--2類接觸器是用來控制繞線式異步電動機的啟動和分?jǐn)嗟?
3;AC-3和AC--4接觸器可用于頻繁控制異步電動機的啟動和分?jǐn)?br /> 10、基本分類編輯說明
交流接觸器又可分為電磁式，永磁式和真空式三種。
常用的交流接觸器CJ10，CJ40，CJ12，CJ20和引進的CJX，3TB，B等系列。電磁式
結構
接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成。
①電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。
③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。
④其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。
11、工作原理
當接觸器電磁線圈不通電時，彈簧的反作用力和銜鐵芯的自重使主觸點保持?jǐn)嚅_位置。當電磁線圈通過控制回路接通控制電壓(一般為額定電壓)時，電磁力克服彈簧的反作用力將銜鐵吸向靜鐵心，帶動主觸點閉合，接通電路，輔助接點隨之動作。
