適用行業

廣泛應用于金屬及非金屬的精細標刻工藝。如手機按鍵、塑膠透光按鍵、電子元器件、集成電路（IC）、通 訊產品、、金屬零件制造、汽摩配件、衛浴潔具、電工電氣、數碼產品部件、航空航天、產品、五金制品、眼睛鐘表、工藝品禮品、醫療器械、氧化處理及鍍膜電鍍噴涂等表面處理。

適用材料

金屬（含稀有金屬）、工程塑料、電鍍材料、鍍膜材料、噴涂材料、塑料橡膠、環氧樹脂、陶瓷等材料。

性能特點

• 光束質量比傳統的固體激光打標機好很多，為基模（TEM00）輸出，聚焦光斑直徑不到20um，激光器使用壽命可達100000小時?？刂葡到y(tǒng)與軟件結合。實現高速、精細、免維護的標記需求。

• 加工速度快，是傳統的打標機（3~4）*2倍。整機一體化的設計結構，操作更方便靈活。

• 采用的打標控制系統，功能強大，靈活快捷的菜單式友好工作界面，操控簡捷，紅光預覽，軟件控制系統支持Windows2000/Winxp操作平臺，人性化的操作設計，開放的多語言支持功能。軟件可兼容CorelDraw、AutoCAD、Photoshop等多種軟件輸出，能實現文字、符號、圖形、圖像、條形碼、二維碼、序列號自動遞增減等的自動編排和修改，支持PLT、PCX、AI、DXF、BMP、JPG、等多種文件格式，可直接使用TTF、SHX字庫。

選配

 可選配在線飛行打標、旋轉打標、3D激光打標頭、特殊要求定制。

技術參數

軟件展示

                                                     《示意圖1.》激光打標介面

                                               《示意圖2.》激光調制介面

                                        《示意圖3.》激光打標頭矯正介面*1

                                        《示意圖4.》激光打標頭矯正介面*2

簡要介紹

工作模式的選擇：以下兩項模式不能同時選擇

• 單激光器和多振鏡頭模式：點選此項表示使用軟件控制一個激光器配合多個振鏡工作。
• 多激光器和多振鏡頭模式：點選此項表示使用軟件控制多個激光器配合多個振鏡工作。

加工內容的選擇：以下兩項模式不能同時選擇

• 所有振鏡頭加工相同工件：不同的振鏡頭標刻同一個工件。
• 所有振鏡頭加工不同工件：不同振鏡頭標刻出不同的工件。
• “振鏡頭1”/“振鏡頭2” 按鈕：點擊按鈕彈出“振鏡頭”參數設置框

區域尺寸：振鏡對應的實際標刻范圍。在一般情況下我們把“區域尺寸”、“工作空間”和我們所使用的場鏡的“適用”范圍設置成相同數值。（分割、拼接、旋轉打標除外）。

• 偏移X：標刻出來的內容在X方向上的偏移距離。
• 偏移Y：標刻出來的內容在Y方向上的偏移距離。
• 振鏡1=x :表示控制卡的振鏡輸出信號1作為用戶坐標系的x軸。
• 振鏡2=x :表示控制卡的振鏡輸出信號2作為用戶坐標系的x軸。
• 反向: 表示當前振鏡的輸出反向。

伸縮比例，默認值為。當標刻出的實際尺寸和軟件圖示尺寸不同時，需要修改此參數。當標刻出的實際尺寸比設計尺寸小時，增大此參數值；當標刻出的實際尺寸比設計尺寸大時，減小此參數值。注意：如果激光振鏡有變形，則必須先調整完變形后再調整伸縮比例。

• 表示桶形或枕形失真校正系數,默認系數為1.0(參數范圍0.875-1.125) 。
• 表示平行四邊形校正系數,默認系數為1.0(參數范圍0.875-1.125) 。
• 表示平行梯形校正系數,默認系數為1.0(參數范圍0.875-1.125)。
• 最小坐標：表示加工空間邊界在X/Y軸負方向上的最小坐標。
• 中心坐標：表示加工空間邊界在X/Y軸方向上的中心坐標。
• 坐標：表示加工空間邊界在X/Y軸正方向上的坐標。
• 開始標刻延時：對于整個打標文件的準標刻延時。
• 結束標刻延時：對于整個打標文件的標刻后延時。

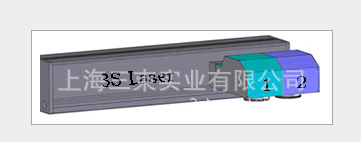

• 變換：我們的加工是由2個激光頭配合完成的，但是人為裝配存在的誤差以及機械誤差的存在，為了得到理想的標刻效果，我們?cè)谲浖性O(shè)置了矯正參數。
• X：由于兩個激光頭配合誤差的存在，在X方向上可能產生重疊和分離的效果，我們通過此參數可以矯正這些誤差，標刻出滿意的效果。
• Y：由于兩個激光頭配合誤差的存在，在Y方向上可能產生錯位重疊和分離的效果，我們通過此參數可以矯正這些誤差，標刻出滿意的效果。
• 角度：如果兩個振鏡頭沒有平行放置，那么兩個振鏡頭標刻出來的內容就會存在一定的角度，我們通過此參數可以矯正這些誤差，標刻出滿意的效果。
