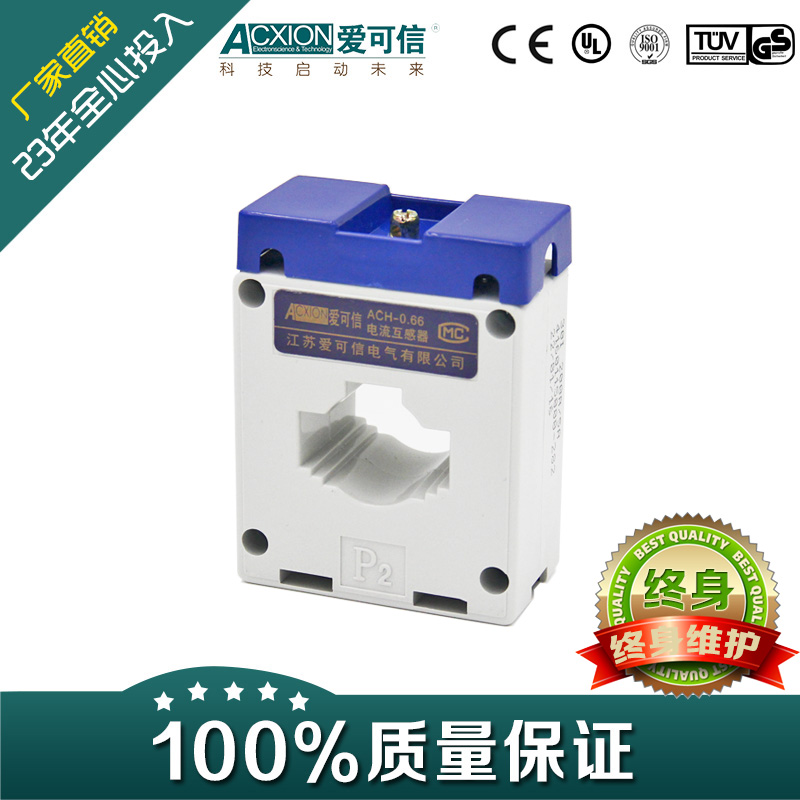

ACH-0.66系列電流互感器
1.概述
ACH-0.66系列電流互感器,外殼采用阻燃、耐溫120℃的進口聚碳酸酯注塑成形,鐵芯采用取向冷軋硅鋼帶卷繞而成,二次導線采用高強度電磁漆包線,產品結構新穎,造型美觀,安裝方便,體積小,質量輕,準確度高,容量大,可與測量儀表配套使用。
2.技術指標
◆執行標準GB20840.2-2014
◆一次電流5~10000A,二次電流5A、1A
◆額定工作電壓AC0.66kV(等效AC0.69kV,GB/T156-2007)
◆額定頻率50-60Hz
◆環境溫度-30℃~70℃,耐溫120℃
◆海拔高度≤3000m,用于沒有雨雪直接侵襲,無嚴重污染及劇烈震動的場所
◆工頻耐壓3000V/1min50Hz
◆絕緣等級:E
3.選型說明
◆根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開互感器護蓋,通過壓線片進線二次接線、計量互感器可聯系我公司提供帶孔護蓋;
◆工作電流長期不超過1.1倍額定值,允許在1.2倍額定值時短時使用,時間不超過1h;
◆根據被測電流大小,選定額定電流比,一般選用比被測電流大2/3左右的額定電流;
◆產品極性表示為:一次接線標志P1、P2,相應二次接線標志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
◆測量儀表接于S1、S2端上,此時所接回路總負荷不應超過互感器的額定負荷,當安裝儀表位置與電流互感器相距甚遠或回路負載較大時,應優先選用二次電流為1A的規格;
◆注意根據母排的規格和根數,選用相匹配窗口大小的互感器。
◆我公司各種規格電流互感器用途說明;
| 型號 | 主要特點 |
| ACH-0.66-I | 適用于(單)多根電纜或單根母排穿越 |
| ACH-0.66-II | 適用于多根母排(1-6根)或多根電纜穿越 |
| ACH-0.66-III | 具備I、II型特點,滿足供電計量精度高,容量大的要求 |

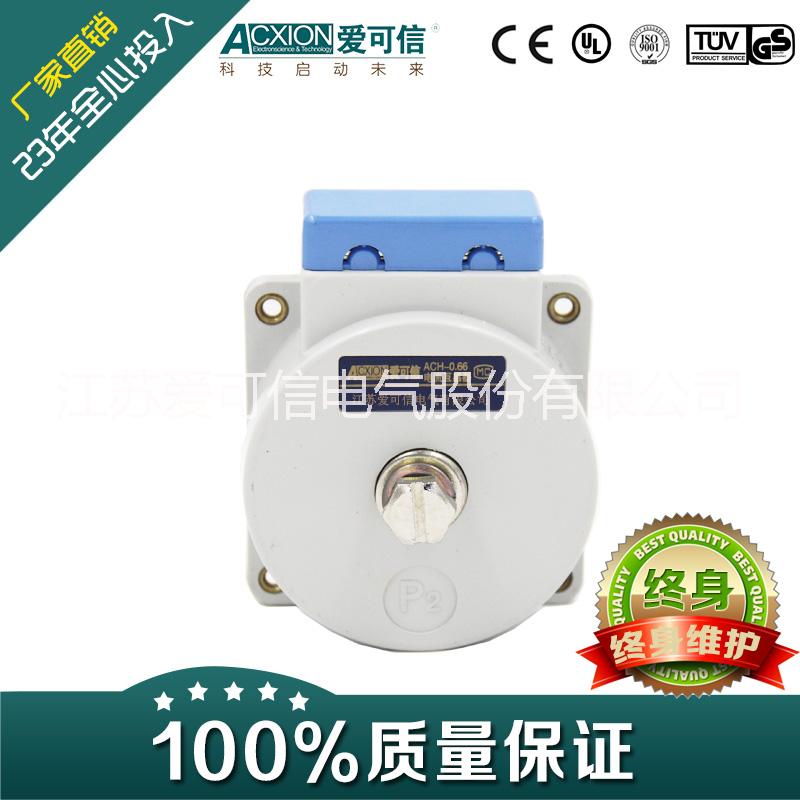

| ACH-0.66-M8/30J | 適用于小電流,小空間場所,為接線式CT,尤其適合抽屜柜要求 |
| ACH-0.66-K | 用于項目改造,無須拆一次母線,安裝方便,為用戶節省人力、財力,提高改造效率 |
