（電信級別）超保證
光纖跳線用來做從設備到光纖布線鏈路的跳接線。有較厚的保護層，一般用在光端機和終端盒之間的連接。主要分為：單模光纖跳線、多模光纖跳線兩種類型。
光纖跳線分類說明：
單模光纖(Single-mode Fiber)：一般單模光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。
多模光纖(Multi-mode Fiber)：一般多模光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。
光纖跳線優化了850nm、1300nm和1550nm工作窗口的特性，具有的帶寬和的衰減，完全滿足850nm、1300nm、1550nm窗口的使用要求。光纖跳線適用于各類光纜結構，例如光纖帶光纜、松套層絞光纜、骨架式光纜、中心束管式和緊套光纜等，兼容性優良。
光纖跳線接頭類型：

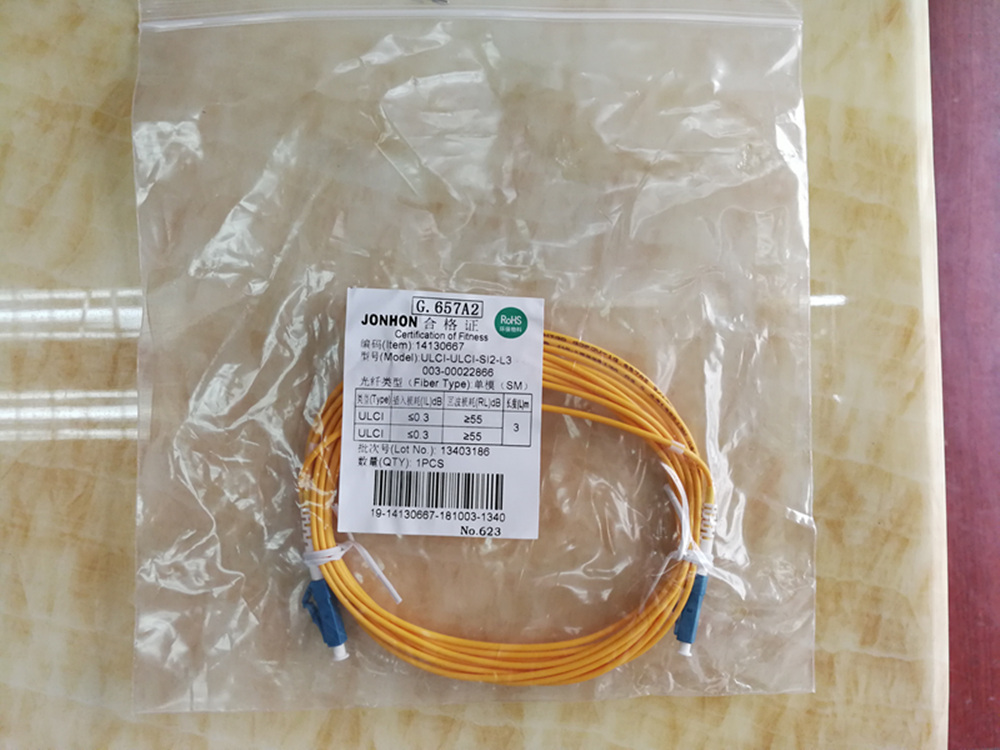

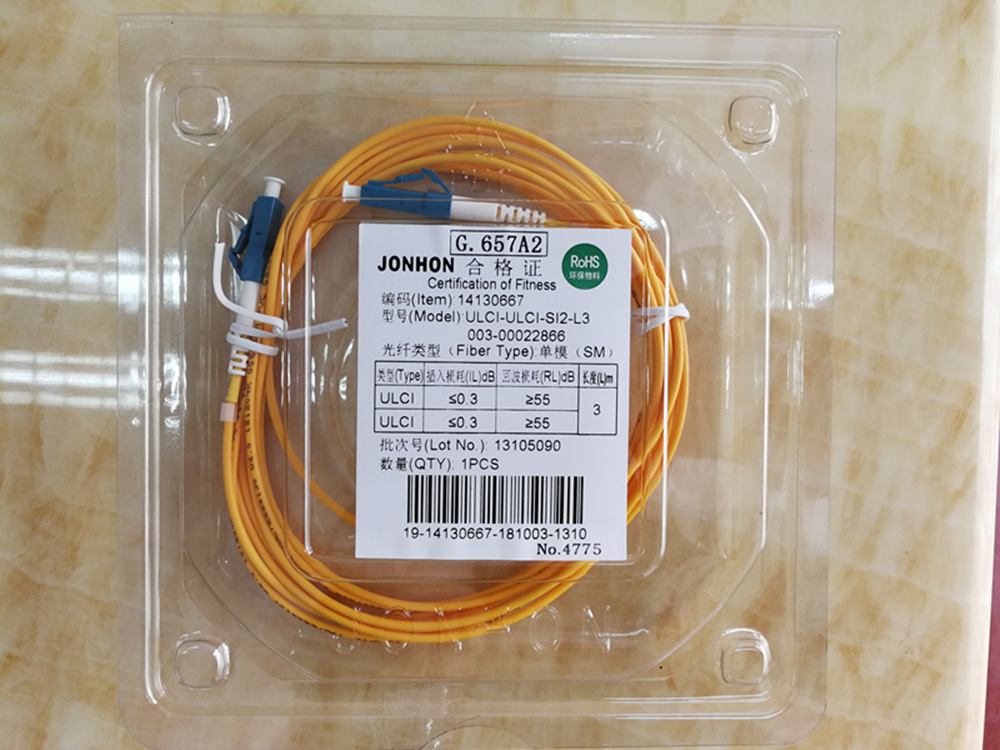

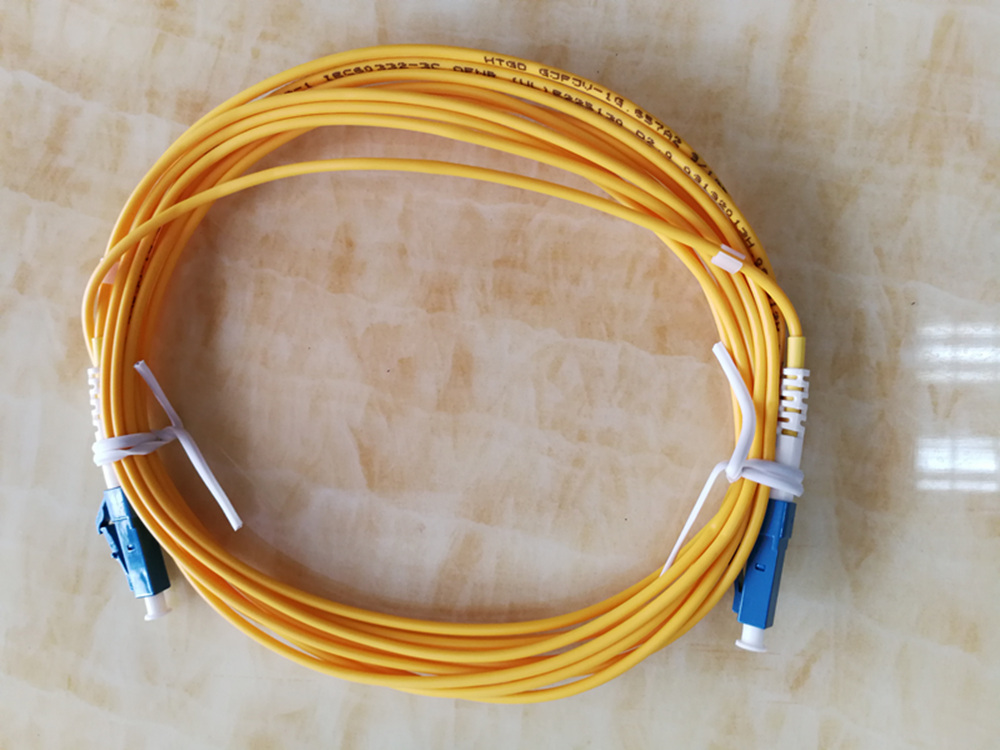

LC單模光纖跳線 LC插頭的光纖跳線一般用在帶有光纖接口的交換機或者光模塊上
ST多模光纖跳線 ST插頭的光纖跳線普遍應用于網絡機房的光纖配線架上
FC單模光纖跳線 FC插頭的光纖跳線一般用在監控器材上
SC多模光纖跳線 SC插頭的光纖跳線普遍應用于光電轉換器（光纖收發器）上
光纖跳線應用:
1.光纖通信系統
2.光纖接入網
3.光纖數據傳輸
4.光纖CATV
5.局域網(LAN)
6.測試設備7.光纖傳感器
光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。
光纖跳線簡介
光纖跳線是指與桌面計算機或設備直接相連接的光纖,以方便設備的連接和管理。用來做從設備到光纖布線鏈路的跳接線。有較厚的保護層，一般用在光端機和終端盒之間的連接。
光纖跳線結構
光纖跳線和同軸電纜相似，只是沒有網狀層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是15μm~50μm,大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm.芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。
光纖跳線分類
光纖跳線按傳輸媒介的不同可分為常見的硅基光纖的單模、多模跳線，還有其它如以塑膠等為傳輸媒介的光纖跳線；按連接頭結構形式可分為：FC跳線、SC跳線、ST跳線、LC跳線、MTRJ跳線、MPO跳線、MU跳線、SMA跳線、FDDI跳線、E2000跳線、DIN4跳線、D4跳線等等各種形式。比較常見的光纖跳線也可以分為FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等?！?br /> 單模光纖(Single-mode Fiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。
多模光纖(Multi-mode Fiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。
光纖使用注意
光纖跳線兩端的光模塊的收發波長必須一致，也就是說光纖的兩端必須是相同波長的光模塊，簡單的區分方法是光模塊的顏色要一致。一般的情況下，短波光模塊使用多模光纖（橙色 的光纖），長波光模塊使用單模光纖（黃色光纖），以保證數據傳輸?shù)臏?zhǔn)確性。
光纖在使用中不要過度彎曲和繞環，這樣會增加光在傳輸過程的衰減。
光纖跳線使用后一定要用保護套將光纖接頭保護起來，灰塵和油污會損害光纖的耦合。
如果光纖接頭被弄臟了的話，可以用棉簽蘸酒精清潔，否則會影響通信質量。
光纖跳線特點
1.插入損耗低
2.重復性好
3.回波損耗大
4.互插性能好
5.溫度穩定性好
產品選用指南
光纖跳線按端接類型分主要有以下三種類型：ST-ST、SC-SC、ST-SC。按光纖種類分主要有單模光纖和多模光纖兩類。跳線長度的規格有0.5m、1m、2m、3m、5m、10m等。按線纜外護層材料可分為普通型、普通阻燃型、低煙無鹵型、低煙無鹵阻燃型等。
根據建筑物防火等級和對材料的耐火要求，綜合布線系統應采取相應的措施。在易燃的區域和大樓豎井內布放電纜或光纜，應采用阻燃的電纜和光纜；在大型公共場所宜采用阻燃、低煙、低毒的電纜或光纜；相鄰的設備間或交接間應采用阻燃型配線設備。
施工、安裝要點
參見《建筑與建筑群綜合布線系統工程驗收規范》GB/T 50312－2000和《建筑及建筑群綜合布線系統工程施工及驗收規范》CECS 89:97中要求。
光纖跳線和尾纖的區別
光纖跳線用來做從設備到光纖布線鏈路的跳接線。有較厚的保護層，一般用在光端機和終端盒之間
光纖跳線的連接。
尾纖又叫豬尾線，只有一端有連接頭，而另一端是一根光纜纖芯的斷頭，通過熔接與其他光纜纖芯相連，常出現在光纖終端盒內，用于連接光纜與光纖收發器（之間還用到耦合器、跳線等）。
光纖連接器是光纖與光纖之間進行可拆卸（活動）連接的器件，它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響減到最小，這是光纖連接器的基本要求。在一定程度上，光纖連接器也影響了光傳輸系統的可靠性和各項性能。
光纖研磨方式
“/”后面表明光纖接頭截面工藝，即研磨方式。
“PC”在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。
“SC”表示尾纖接頭型號為SC接頭，業界傳輸設備側光接口一般用用SC接頭，SC接頭是工程塑料的，具有耐高溫，不容易氧化優點; ODF側光接口一般用FC接頭，F(xiàn)C是金屬接頭，但ODF不會有高溫問題，同時金屬接頭的可插拔次數比塑料要多，維護ODF尾纖比光板尾纖要多。其它常見的接頭型號為：ST、DIN 、FDDI。
“PC”表示光纖接頭截面工藝，PC是最普遍的。在廣電和早期的CATV中應用較多的是APC型號。尾纖頭采用了帶傾角的端面，斜度一般看不出來，可以改善電視信號的質量，主要原因是電視信號是模擬光調制，當接頭耦合面是垂直的時候，反射光沿原路徑返回。由于光纖折射率分布的不均勻會再度返回耦合面，此時雖然能量很小但由于模擬信號是無法*噪聲的，所以相當于在原來的清晰信號上疊加了一個帶時延的微弱信號。表現在畫面上就是重影。尾纖頭帶傾角可使反射光不沿原路徑返回。一般 數字信號一般不存在此問題。
還有一種“UPC”的工藝，它的衰耗比PC要小，一般有特殊需求的設備其琺瑯盤一般為FC/UPC。國外廠家ODF架內部跳纖用的就是FC/UPC，提高ODF設備自身的指標。
