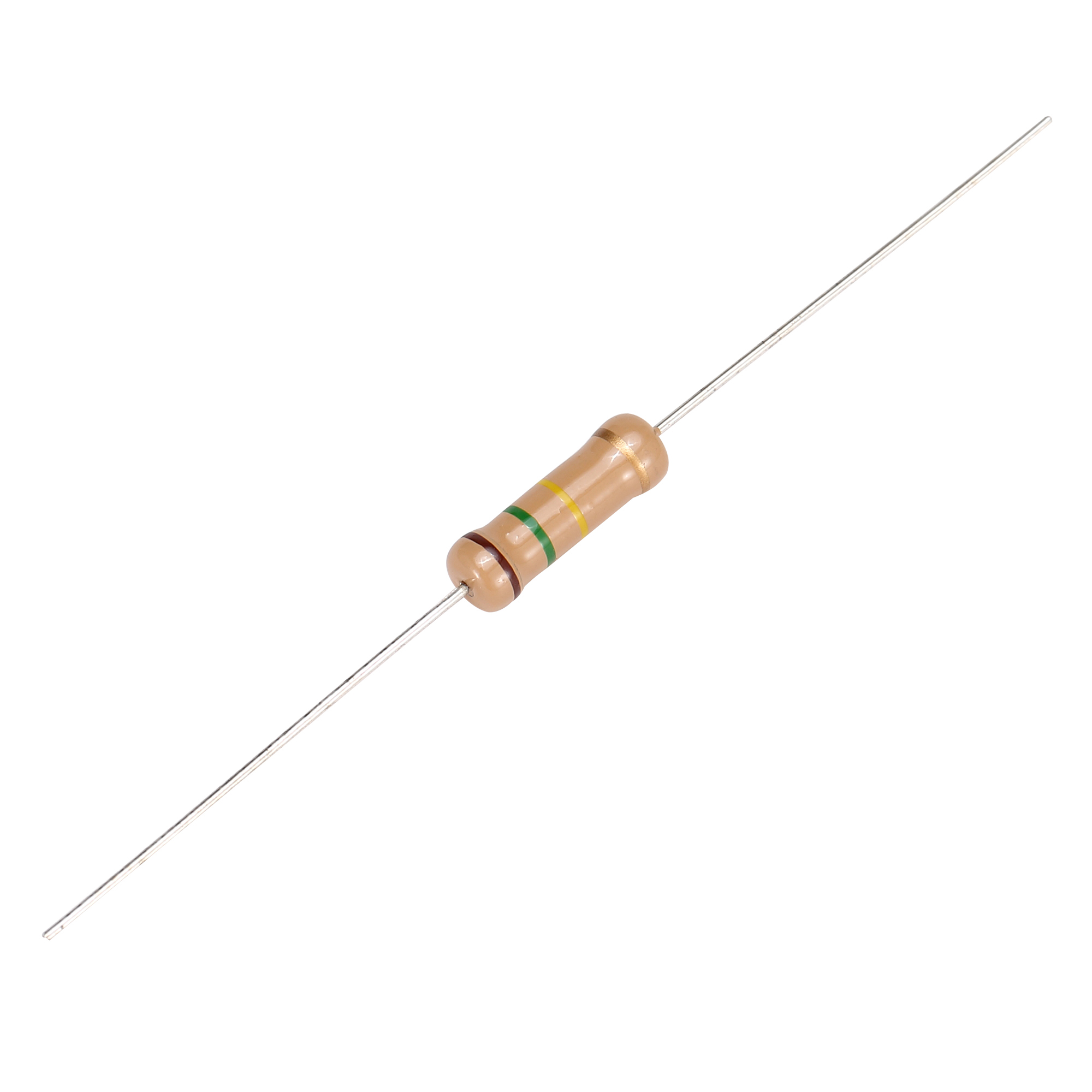

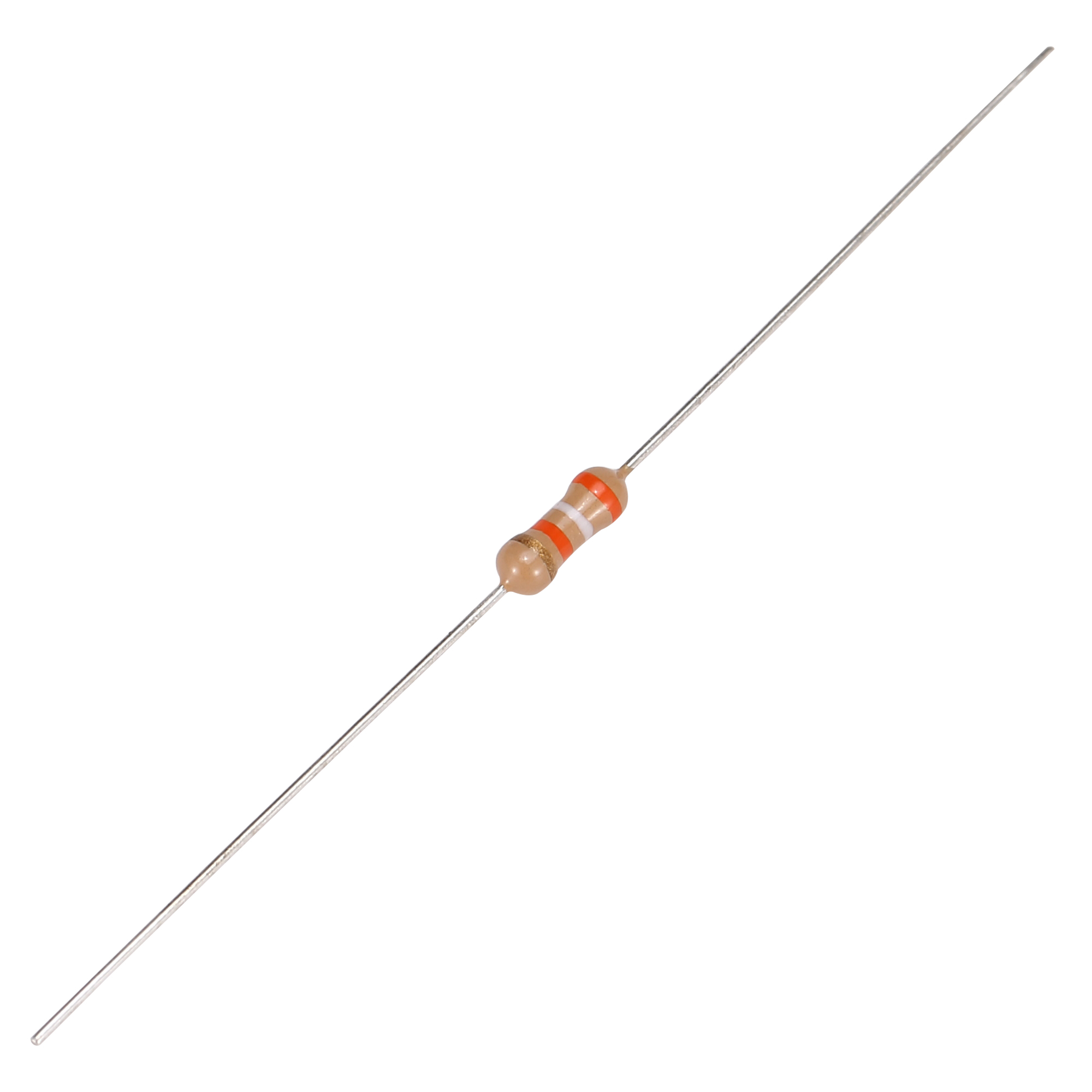

碳素皮膜固定電阻器

1.  適用范圍

此碳膜電阻器是以高溫真空中分離出有機化合物之碳，緊附于瓷棒表面之碳膜為電阻體、品質穩定、性賴度好。而此基準是供家電、電腦、資訊用之固定碳膜電阻器。

2.           形名:

依據其種類、額定電力、端子形狀、特性、公稱電阻值及容許誤差等分別注明

      CF               1/4W           1Ω          T52                           J

3.額定功率

  額定電力是周圍溫度70℃以下,可連續使用之負載電力值數,且應使機械性能與電氣性能滿足.如周圍溫度超越上記溫度時,依照圖一電力減輕曲線而定.

                                                                         70℃

電100

力80

負60

載40

率20

(%)

              0   20    40      60      80     100    120    140    160

          圖一1:電力減輕曲線                         周圍溫度

   依公式E=√P*R 求出連續使用額定電壓,如額定電壓超出使用電壓，則以最使高用電壓為連續使用額定電壓.
