雙回路手腕帶在線報警器 SURPA-8103

SURPA-8103工作站監視儀用于檢測兩條手腕帶接地系統跟兩個工作臺的操作情況.此儀器跟HZR雙回路手腕帶,工作臺接地系統一起使用.在中國地區使用,此儀器可跟AC適配器一起使用.在中國以外或地區,可根據使用說明上的規格獲取相匹配的AC適配器.如使用了其他零件可能會造成不當操作或非安全環境.

提示:

操作者不當?shù)慕拥乜赡軙斐稍骷蛟O備的靜電破壞.當使用SURPA 8103監視儀時的正確接地就是使用兩角AC適配器或者配備的接地線與端子.

證實電子接地點是正確的,假如你無法確認哪個接地點才是正確的,在安裝前咨詢電工.

SURPA-8103工作站監視儀是用來監視兩個操作員工手腕帶接地系統的好壞.為達到此目的,8103使用直流電流檢測回路電阻.此系統使用一個特殊的含有兩個獨立的元件的手環與接地線.SURPA-8103采用兩個可選擇的測試電壓(9V 與16V)和電阻極值(10M 跟35M).它還可以檢測兩個工作臺面的接地.

電流路徑是通過含有一個限流器的電阻的接地線的一個導體，通過手環的一面，通過操作者的皮膚，經過手環的另一面，通過含有一個限流器電阻的接地線的第二個導體，然后才返回到儀器。

8103監視儀允許測試電壓的選擇(9V或16V)，電阻的選擇(10M 或 35M).額外的范圍可增加為適應ESD需求。操作參數可根據使用者自己斟酌。

將一條手腕帶雙回路接地線插入SURPA型號雙導體遠程插孔的任一插孔中。如果手腕帶電阻對儀器，地線，手環，配戴者手臂的接觸在選定范圍內(1.5 M到10M或1.5 M到35 M)，則認為此儀器操作正確。同時，其中一個綠燈會在儀器前面閃爍。假如電阻高于選定范圍(10M或35M)，綠燈將會熄滅，手腕帶紅燈(HI)亮且伴隨報警聲。這是線圈或人體手臂與手環之間接觸不充分引起高電阻的提示。如果電阻低于1.5M，意味著一個或全部限流器電阻超出極限，此時黃燈低燈（LO）將閃爍，一個綠燈保持照明。

注意：觸摸接地物體或站在導電表面上也可以造成低電阻情況。

第二位操作者測試方法同上。操作者可根據兩盞綠燈識別。然而，當檢測出錯誤時同樣的高燈紅燈(HI)與低燈黃燈(LO)照亮，綠燈熄滅證實操作者操作失誤。

關于應用于操作者的電壓連接上監視儀有一個疑惑。當今的電子元件對人體的靜電釋放極其敏感（小于10伏）以下表格列舉出8103型號儀器在不同電阻情況下體現在操作者上的電壓層次。

               連接8103主機時操作者的電壓

對每位操作者8103儀器指示不同的音調。操作者1#連續聲音。操作者2#快速吱吱嘟聲音。手腕帶報警聲響度按內部DIP開關#1進行調試。就工作臺表面功能而言，有慢的吱吱聲音出現。此聲音報警根據開關(switch #2)調試開或關。

開關(switch #1和switch #2)通過底盤上的一個小槽容易進入。

8103主機接地連接與工作臺接地。通過配備的臺墊線至工作表面，通過工作表面導電層，通過表面接地線到電子接地，通過8103主機接地線返回儀器主機。它能測試雙回路電阻，如果雙回路電阻超出3.7M，工作表面高燈紅燈(M)將照明，所有的綠燈將熄滅。如果DIP開關#2在ON情況下，將有聲音報警出現。如果不監測ESD工作臺面，臺墊線與8103主機接地線必須連接電子接地，做這些是為了確保8103對操作人員提供接地連接，再次提醒，如果雙回路電阻超出3.7M，工作臺面高燈紅燈將照明。

A.將8103主機安裝在操作員工易于辨別亮燈的環境中。用配備的兩顆螺絲通過在盒子背面的兩個孔位將8103主機安裝在工作臺底部或支架上，如使用螺絲不太合適，選用一個牢固的，雙面帶粘性的泡沫粘在盒子上。

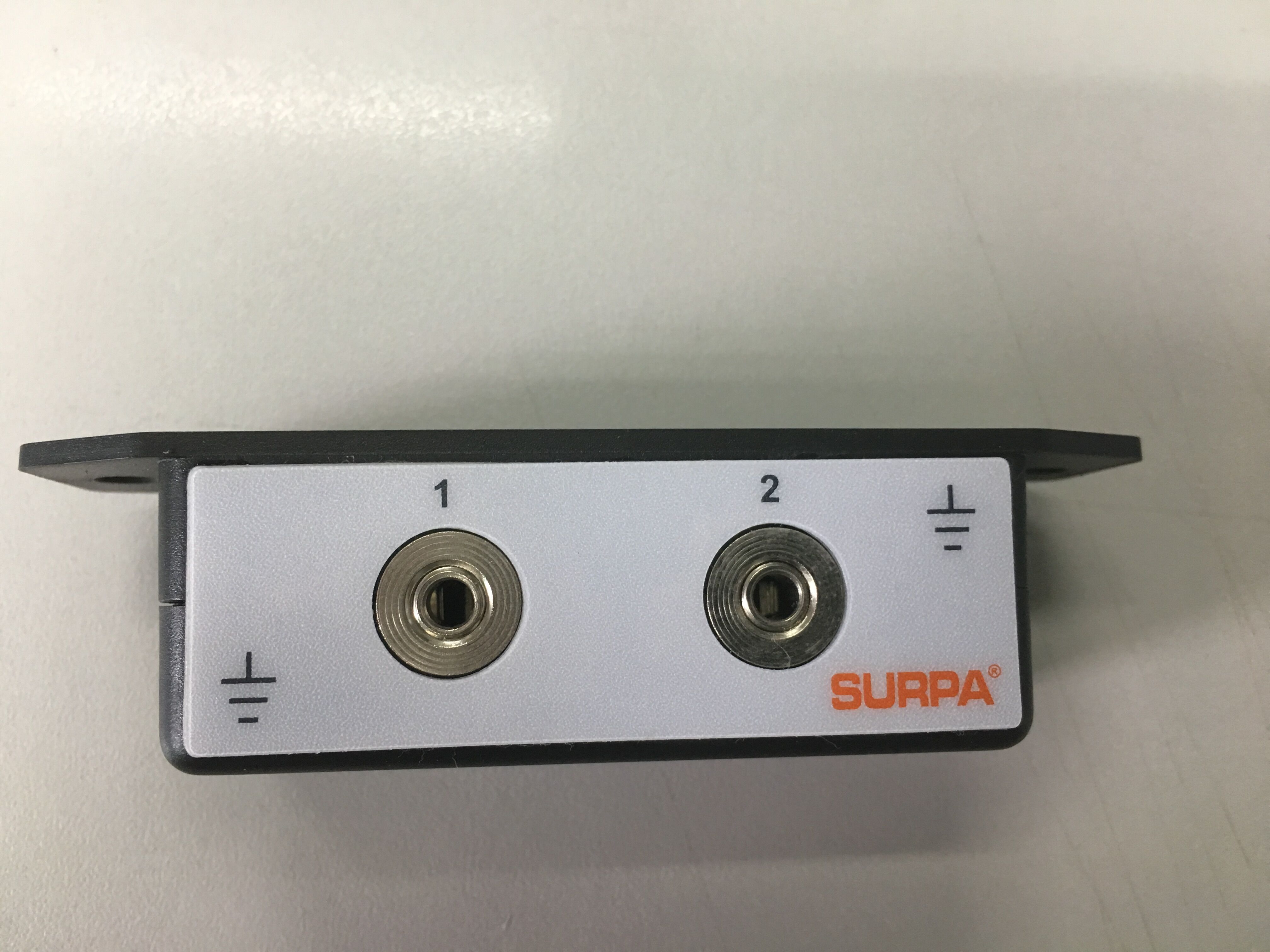

B.找出8103雙導體插孔，以便操作者插好他們的手腕帶接地線。用配備的螺絲安裝遠程插孔。

C.將AC適配器插進接地插座。8103可以使用了。
