紫外激光打標機電源箱 紫外激光打標機電源箱|紫外激光器

一．簡介

二．使用說明

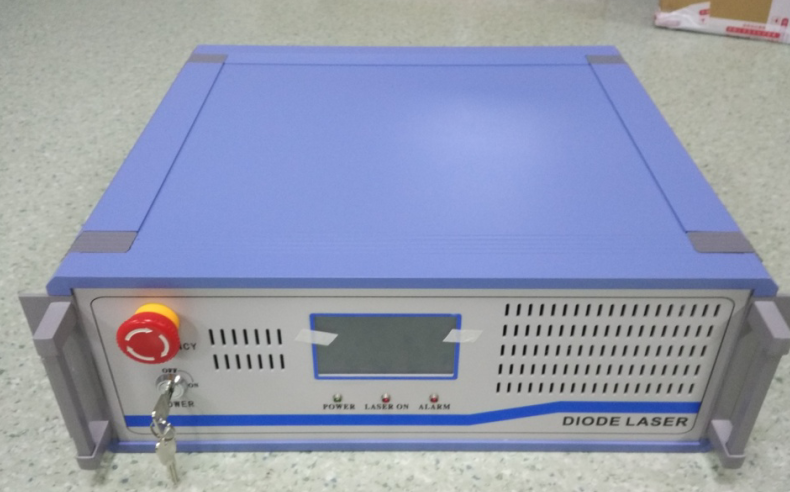

1、前面板說明

          ①急停開關--緊急情況下拍下，系統斷電，順時針旋轉恢復正常。

          ②鑰匙開關--系統電源開關，順時針旋轉打開，逆時針關斷。

          ③4.3寸屏--系統參數顯示及操作控制。

2、后面板說明

3、顯示界面參數說明

 初始化完畢進入主顯示界面如下：

主界面顯示輸出電壓值、頻率、脈寬、控制模式等

4、開機操作說明【請嚴格按以下開機步驟操作】

1、電源上電之前，請檢查后面板電氣連接是否正確，外殼是否良好接地；

2、打開鑰匙開關，電源上電，顯示屏?xí)M(jìn)入初始化界面

3、初始化結束后，根據所需參數設置，此時可進行選項選擇，

5、此時按左右鍵可對行參數進行增大、減小操作；

6、參數設置完成后，選中SE，按ENTER鍵參數將保存到FLASH，下次開機保持本次設置參數；

7、按電流左右鍵調節輸出電流大??；

8、上述參數設置確認無誤后，按STANDBY鍵，進入待機狀態，再READY進入輸出電流

9、如果想停止電流脈沖輸出，再次按READBY鍵將停止，也可直接按STANDBY鍵，此時會關斷電流輸出，同時關閉電壓輸出；

5、外控觸發模式說明

1、正常開機后，設置需要的電流、脈寬、電壓參數

2、將控制模式設置成EXT模式

3、按HOME鍵系統會切換成外觸發模式，此時電源會處于READY狀態，等待觸發

4、外觸發信號為5V TTL電平，電壓不宜過高，否則會損壞內部光藕

5、外觸發信號范圍為1~500Hz,此時電源會根據觸發信號頻率輸出脈沖電流

6、外觸發信號如果超出頻率，電源會提步頻率過高而報警，并關斷輸出

7、按LD鍵會取消外觸發模式，并關斷輸出，若需要再次工作在外觸發需要重新設置成外觸發模式即可。

6、多臺電源同步控制說明【選配功能，本電源無此功能】

1、將其中一臺電源設置成INT模式，其余電源設置成EXT模式；

2、INT模式電源為主機電源，EXT模式電源為從機電源

3、主機電源的同步輸出信號級聯至從機電源的外觸發信號，以此類推

4、只有作為主機電源才會有Q驅延時信號輸出，從機電源無Q驅延時信號輸出

5、電源設置成EXT模式后，在SE狀態下按ENTER鍵，或者直接按HOME鍵，電源將進入EXT模式，此時LD ON\TRIG ON都將準備好，當有外觸發信號進來時高電平有效，電源將本地設置的脈寬、電流大小輸出脈沖電流，頻率同時觸發信號；

6、在進入EXT模式的電源，LDON一直入于準備好狀態，此時按LD使能鍵，將取消準備好狀態，退出EXT模式進入INT模式，再次設定方可進入EXT模式；
