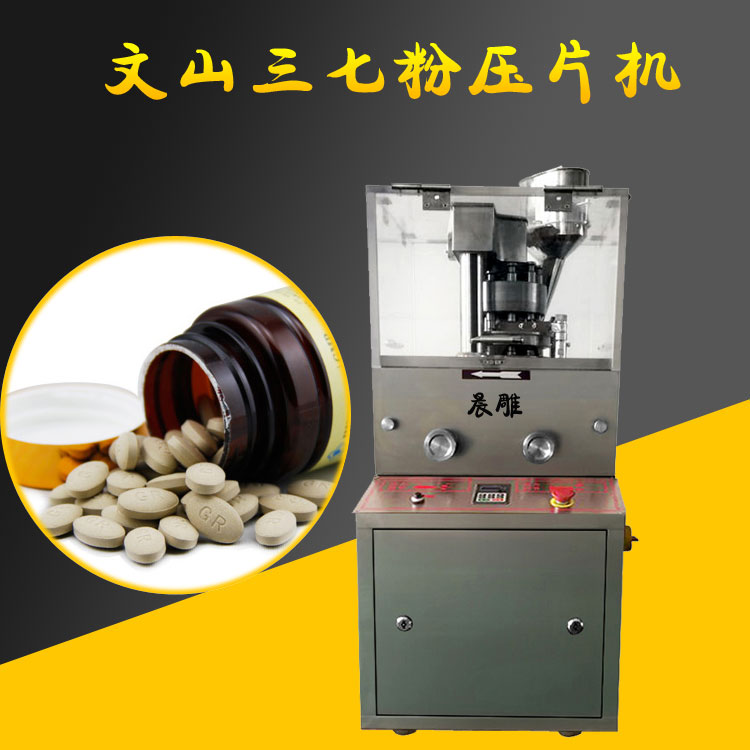

文山粉壓片機 6噸旋轉式壓片機報價

6噸制藥壓片機旋轉式 文山粉壓片機報價

粉壓片機機器分析圖：

粉壓片機實拍圖：

注：粉壓片機步驟：

粉碎--混合---壓片

干的太大塊的須切片后在粉碎---粉碎后的物料如需加輔料須用混合機混合均勻---混合之后可壓片---如物料沒有流動性不可以直接壓片的情況下---還須濕法制粒---制粒后---用烘干機烘干---后壓片！

一、用 途 說 明

1、本機是自動旋轉連續壓片機，廣泛運用于制藥、陶瓷、食品、塑料及粉末冶金等工業。

2、本機適用于把各種顆粒狀原料壓制成片劑，而不適用于半固體，潮濕分子和無顆粒特細粉末壓制。

二、技 術 性 能

1、主要技術數據和生產能力

三、工作原理和結構特征

1、本機傳動：電動機（由變頻器無級調速）→帶輪傳動→蝸桿傳動→由主軸帶動轉臺旋轉。

2、本機的制片工藝流程為加料、充填、壓片和出片，由四道程序連續

進行。

3、本機工作時，轉臺帶動5-7-9付沖模作順時針運轉，上下沖模沿曲線軌道作升降運動，并通過壓輪來完成壓力動作。

4、上下壓輪裝置采用滾動摩擦，有利于減少工作阻力，降低功率損耗。

5、壓力輪的安全卸荷裝置在下壓輪軸上由彈簧平衡，其工作壓力由彈簧套調整,超壓時會自動卸荷,這樣有利于壓力穩定，減少?zèng)_擊和震動，又起到保護沖桿的作用。

6、充填、片厚和轉速等各部分調節控制機構均可調節控制,易于操作。

7、本機采用封閉式浸油潤滑的蝸桿、蝸輪傳動，以減少功率損耗，延長其使用壽命。

8、本機的外圍部件采用全封閉結構，又使密封的壓制室和驅動機構完全分開，可防止粉塵飛揚且避免了油污的交叉污染。

四、構 造 說 明

1、上壓輪架及外圍封閉裝置：本裝置在機器的上半部，臺板上設有兩根圓形支柱支撐，形成能抵御壓片時沖桿上壓輪的壓實反力且構成窗式封閉空間的壓制室。當上壓輪承受的反力大于所設定的工作壓力時，當壓力過載時，機器能自動停機！

2、加料斗和月形柵式加料器為主要供料裝置。安裝加料器時應注意其底面與轉臺間隙為0.03—0.1毫米，料斗、粉量調節是在工作室內右上部用兩個滾花旋鈕—向右旋轉料斗往下，反則向上，用以調節料斗的高度來控制粉的流量，其調節的依據是不使加料器內部的粉積蓄量溢出，調整后應將側面的滾花螺釘旋緊。

3、轉臺和上軌道裝置：轉臺是本機工作的主要零件，工作時必須順時針旋轉，以免下沖桿損壞下軌道。上軌道裝置相當于一個圓柱凸輪，工作時上沖尾部的槽沿軌道的凸緣作的升降運動。

4、主體和下軌道裝置：下軌道是分塊式平面凸輪，它使下沖桿工作時沿著其作升降運動，在下行軌的出口處有一圓形裝卸下沖用的墊塊。（本機下軌道可在主體下部直接裝拆。）主體是本機支承轉臺重力和抗御傳動蝸輪軸向力的主要零件。本機采用主軸帶動轉臺的傳動方式，故在主體中心孔內安裝有四檔軸承。主體一側作為下壓輪支撐，并設有片厚調節裝置。

5、傳動裝置：本裝置主要由電機通過三角皮帶驅動蝸桿轉動，再由蝸桿帶動蝸輪及主軸轉動，從而達到轉臺做回轉運動的目的。

6、電器裝置：本機電源是220V/380V機裝220V、可定制380V的電壓，主要原理及操作程序請閱讀使用說明。

五、沖 模 安 裝

 沖模安裝前首先應開啟操作面左側的邊門，裝上試車手輪，然后將轉臺的工作面、上下沖桿孔、沖?？缀退璋惭b的沖模擦拭干凈，然后按下列步驟進行安裝：

1、沖模的安裝：轉臺上沖模固緊螺釘逐件旋出到轉臺外圓并相平，以避免沖模裝入時與螺釘頭部相互干擾。沖模與孔是過渡配合，故沖模須放平再用打棒由上孔穿入，并用手錘輕輕敲入，以沖?？着c平面不高出轉臺工作面為合格，然后將螺釘固緊，若要更換沖模、拆下沖模時可用本機的中模拆卸器。

2、上沖桿的安裝：將上軌道的嵌舌往上翻起，可在沖桿尾部涂些植物油，再逐件插入轉臺內，注意沖桿頭部進入沖?？缀?，其上下、移動均應靈活自如，否則就必須檢查沖模質量是否符合要求，上沖桿安裝完畢后必須將嵌舌翻下。

3、下沖桿的安裝：打開操作臺前的前門，拆下在主體面上裝卸下沖桿用的墊塊，即可裝入下沖桿，裝妥后必須將墊塊復原。

4、沖模全部安裝完畢后，按正常運轉方向盤動試車手輪，將轉臺順時針旋轉1—2周，觀察上下沖的運行情況，不可有碰撞和硬磨擦現象。

六、使 用 說 明

1、使用前須仔細檢查沖模的質量，是否有缺邊、裂紋、變形和松緊不合要求及裝置是否完整良好。

2、檢查顆粒原料是否干燥，顆粒及含粉量是否符合要求，如不合格不要硬壓，否則會影響機器的正常運轉及使用壽命和原料損耗。

3、初次試機應將充填量減少、同時調節充填和壓力，逐步增加至片劑的重量和硬度達到要求后再起動電機進行正式生產。（在生產過程中須定時抽檢片劑的重量是否符合要求，必要時進行調整。）

4、正式開機時，應仔細觀察轉臺轉向是否正確，即按轉臺沿?cái)?shù)字順序方向轉動，若不對應立即停機，否則會損壞機器。

5、速度的選擇對機器的使用壽命有直接的影響，由于原料、產品工藝的不同，在使用上不能統一規定，因此使用者必須根據實際情況而定，一般可根據片劑直徑大小和壓力大小來區別，直徑大的宜慢，小則可快；壓力大的宜慢，小則可快。

6、管理人員必須熟悉本機的技術性能，內部構造、控制機構的使用原理。操作者在機器運轉期間不得離開工作地點，為防止發生故障而損壞機器。

7、在使用中要隨時注意機器響聲是否正常，若有尖叫聲和不正常的怪聲應立即停機檢查，不得勉強使用。

七、機 件 潤 滑

1、對裝置在機器上的油杯和油嘴可按油杯類型分別注入黃油或機油，開機使用前應加油一次,中途可按各軸承溫升和運轉情況添加潤滑油。

2、蝸輪箱內潤滑油面以浸入一個蝸桿齒為宜，加油時打開蝸輪箱注油孔，傳動桿側的油杯即為加油孔。使用半年后，應更換潤滑油，放油時擰開蝸輪箱底部放油螺栓即可。

3、上壓輪蓋內毛氈吸附油量以不溢出為宜，以供壓輪表面潤滑。擰開上壓輪蓋即可對上壓輪加油。

4、沖桿和軌道表面用黃油潤滑，不宜過多以防污染藥粉。

八、保 養 說 明

1、定期檢查機件。檢查項目為：蝸桿、軸承、壓輪、上下導軌等部分是否靈活及磨損情況，發現缺陷應及時修復。

2、一次使用完畢，應取出余粉，刷清機器各部分的殘留粉，如停用時間較長，必須卸下全部沖模，機件的光面涂上防銹油，用面蓬罩好。

3、沖模應放置在油池中備用，防止生銹和碰傷。

4、機器周?chē)h(huán)境須清潔，不能有灰砂、飛塵存在。

九、安 裝 說 明

1、根據本機結構要求，機器外包裝木箱著地，須動作輕。

2、本機設有減震器底座，不必用地腳螺栓固定，即可投入使用，但地面必須平整、水平。

3、本機采用220伏兩電，在接上電源后起動電動機前，試運行時，轉臺上絕不能有模具，運行方向必須順時針?lè)较?，確定后再裝入模具試生產！??！

4、電器箱內右側下方附有接地標牌和接地樁，為保證機器操作安全本機必須可靠接地?。?！

5、本機應安裝在光線充足、環境干燥清潔的場所。

6、如更換電線，請注意電機轉向。

十、注 意 事 項

1、沖模使用前必須嚴格檢查，不能有裂紋、變形、缺邊，不能勉強使用，以免損壞機器。

2、機器不用時粉斗須及時清理，以防污染下一次的物料。

3、加料器與轉臺平面須保持一定間隙，間隙過大會造成漏粉，間隙過小會造成磨擦而刮傷轉臺工作面。

4、不干燥的物料不宜壓片使用，以免粘沖超壓。

5、運轉中如遇跳片或阻片，切不可用手撥動，以免造成傷害事故。

6、為了您的安全，請務必保證設備可靠接地?。?！
