詳細信息（繼電器模塊 - PLC-RSC- 24DC/21-21）

品牌： 菲尼克斯
型號： PLC-RSC- 24DC/21-21
傳輸距離： T:13764235547
頻道： QQ:2885679939
功率： 140W/85 W /60 W
尺寸： 94*80*14
額定輸入電壓 UN： 24 V DC
UN下的典型輸入電流： 18 mA
環境溫度（運行）： -40 °C ... 60 °C

繼電器模塊 - PLC-RSC- 24DC/21-21 - 2967060

PLC-INTERFACE，由帶螺釘連接器的基座端子模塊PLC-BSC.../21-和帶多層觸點的插拔式微型繼電器組成，可安裝在NS 35/7.5導軌上，2PDT，輸入電壓24V DC

生成產品PDF

價格：

現貨

添加到產品比對添加到收藏夾

添加到購物車

▼

總覽

技術數據

附件

認證

下載

優勢

薄型設計
通過V8適配器實現有效的系統連接
RT III密閉繼電器
線圈和觸點之間安全隔離，符合DIN EN 50178
集成式輸入模塊與干擾抑制模塊
功能型插入式橋接片

關鍵商業數據

Orderkey	2967060
包裝單位	10 STK
Sales key	CK621C -
目錄頁	頁 401 (C_7_2015)
GTIN	4017918156374
單件重量（不含包裝）	67.900 g

產品圖
尺寸
線圈側
連接數據，輸入側
概述
Environmental Product Compliance

注意
環境條件
觸點側
連接數據，輸出側
標準和規范
分類

產品圖


圖表曲線A 觸點側有極限持續電流時的允許持續電壓U_max（參見相應的技術參數）曲線B 預勵磁后的最小允許工作電壓U_op（參見相應的技術參數）		圖表開關功率

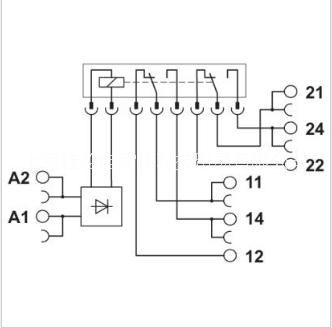

電路圖

返回頂部

注意

使用限制	EMC：A類產品，參見下載區內的制造商聲明

返回頂部

尺寸

寬度	14 mm
高度	80 mm
深度	94 mm

返回頂部

環境條件

環境溫度（運行）	-40 °C ... 60 °C
環境溫度（存放/運輸）	-40 °C ... 85 °C

返回頂部

線圈側

額定輸入電壓 U_N	24 V DC
U_N下的典型輸入電流	18 mA
典型響應時間	8 ms
典型釋放時間	10 ms
保護電路	極性保護 極性保護二極管
	備用二極管阻尼二極管
工作電壓顯示	黃色LED
額定條件下的功耗	0.43 W

返回頂部

觸點側

觸點類型	2PDT
開關觸點類型	單觸點
觸點材料	AgNi
切換電壓	250 V AC/DC (當相鄰兩個模塊的相同接線端子間的電壓大于250V（L1、L2、L3），必須使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等電位橋接)
最小切換電壓	5 V AC/DC (10 mA時)
最小切換電流	10 mA (5 V)
啟動電流	15 A (300 ms)
限制連續電流	6 A
額定功率值（電阻負載）	140 W (24 V DC)
	85 W (可用于48 V DC)
	60 W (可用于60 V DC)
	44 W (可用于110 V DC)
	60 W (可用于220 V DC)
	1500 VA (可用于250VAC)
符合DIN VDE 0660/IEC 60947的通斷容量	2 A (24 V、DC13時)
	0.2 A (250 V、DC13時)
	3 A (24 V、AC15時)
	3 A (120 V、AC15時)
	3 A (250 V、AC15時)

返回頂部

連接數據，輸入側

連接名稱	線圈側
連接方式	螺釘連接
剝線長度	8 mm
螺紋	M3
硬導線橫截面	0.14 mm? ... 2.5 mm?
柔性導線橫截面	0.14 mm? ... 2.5 mm?
可連接導向橫截面 AWG	26 ... 14

返回頂部

連接數據，輸出側

連接名稱	觸點側
連接方式	螺釘連接
剝線長度	8 mm
螺紋	M3
硬導線橫截面	0.14 mm? ... 2.5 mm?
柔性導線橫截面	0.14 mm? ... 2.5 mm?
可連接導向橫截面 AWG	26 ... 14

返回頂部

概述

測試電壓繼電器線圈／繼電器觸點	4 kV AC (50Hz，1min)
測試電壓PDT/PDT	2.5 kV AC (50Hz，1min)
操作模式	工作因數
保護等級	RT III (繼電器)
	IP20 (繼電器底座)
機械壽命	3 x 10⁷開館次數
阻燃等級，符合UL 94	V0
安裝位置	任意
組裝說明	無間距排列

返回頂部

標準和規范

連接符合標準	CUL
名稱	標準/條例
標準/規程	IEC 60664
	EN 50178
額定過電壓	6 kV
絕緣	安全隔離：控制側/觸點側
污染等級	2
電涌電壓類別	III
阻燃等級，符合UL 94	V0
