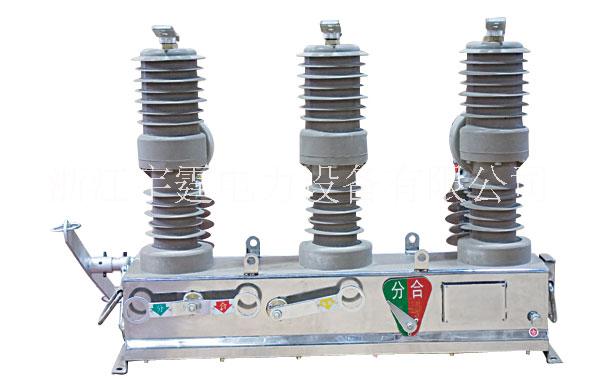

高壓斷路器

●〇◎主要型號●〇◎

ZW32-12F

ZW32-12F/630A

ZW32-12F/630A-20KA

ZW32-12GF/630A-20KA

●〇◎宇霆電力設備生產的高低壓成套設備，戶內外真空斷路器，箱式變電站，電纜分支箱，高壓負荷開關，高壓隔離開關等產品廣泛用于北京 天津 上海 河北 重慶 山西 遼寧 吉林 黑龍江 江蘇 浙江 安徽 福建 江西 山東 河南 湖北 湖南 廣東 海南 四川 貴州 云南 陜西 甘肅 青海 西藏 廣西內蒙古 寧夏 等省。

●〇◎ 10 kV看門狗分界斷路器饋電架空線路的特點●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器對于偏遠地區的公司來說，在所轄主網主系統中10 kV饋電出線的安全供電十分重要。但是，10 kV饋電線路特點是結構多樣，事故多發，特別是在城近郊區和遠郊區地區還存在大量的架空輸電線路，這些架空輸電線路往往都是多分支線路，安全可靠性差，遇到刮風下雨等惡劣天氣，接地和短路故障頻發，嚴重影響了電網的安全可靠供電。

●〇◎線路結構復雜事故查找困難●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器用戶專線只帶一兩條支線，有的線路是T接多條支線或多臺變壓器呈放射狀；有的線路短到幾十米，有的線路長達幾十千米；有的架空線路穿山越嶺維護困難，有的配電變壓器老化嚴重；有的全線架空，有的是電纜架空混合線路；有些架空線路臨時帶有電纜用戶、帶有臨時箱變。架空線路一旦發生故障查找困難，特別是當線路發生單相接地時，由于故障點難以確定，往往延誤了事故處理，造成故障擴大，進一步發展為相間短路，或者損壞電氣設備。

●〇◎線路保護配置相對簡單●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器變電站10 kV架空線路保護一般只配置過流、速斷、重合閘保護，在小電阻接地系統中再配置兩段零序保護。因此，為保證繼電保護的選擇性和靈敏性，就必須使整條線路都處在保護范圍之內，要求線路末端故障時，保護應有足夠的靈敏度。這樣，就會由于一處故障造成全線停電，并且線路上下級保護呈階梯性相互配合，在線路末端已經沒有保護級差時間，只能失去選擇性故障掉閘而致使全線掉閘。

●〇◎不同的10 kV接地方式●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器對于消弧線圈接地系統，10 kV配電線路發生線路單相接地故障時不掉閘，只發接地信號。對于小電阻接地系統，10 kV配電線路配置零序保護，單相接地故障時掉閘。 10 kV饋線架空線路故障率高、可靠性差,10 kV饋線的故障率高，可靠性差。隨著用戶對安全供電的可靠性要求越來越高, 安裝帶有微機保護測控，以及通訊模塊融為一體的用戶分界開關,成為解決配電網上述問題的有效方法之一。

●〇◎主要作用●〇◎

2.2.1 自動切除單相接地故障

當用戶支線發生單相接地故障時，分界開關自動分閘，甩掉故障支線，保證變電站及饋線上的其它分支用戶安全運行。

2.2.2 自動斷開相間短路故障

當用戶支線發生相間短路故障時，宇霆電力設備ZW32-12F戶外高壓智能真空斷路器立即分閘甩掉故障線路。故障線路被隔離，使饋線上的其它分支用戶迅速恢復供電。

2.2.3 快速定位故障點

用戶支線故障造成分界開關動作后，僅責任用戶停電，并可主動上報故障信息，使電力公司能迅速明確事故點，及時進行現場處理，使故障線路盡早恢復供電。

2.2.4 監控用戶負荷

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器可將檢測數據傳送電力管理中心，實現對遠方負荷的實時監控。

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器的定值與變電站出線保護定值配合問題

●〇◎?qū)τ谥行渣c不接地或經消弧線圈接地系統●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器相間短路動作電流定值：動作時限應與變電站出線保護重合閘動作時間相配合，用戶側產生瞬時故障保護后的自動、快速斷開重合恢復供電。由于北京地區10 kV饋線保護重合閘一般整定為1 s，可選擇0.3～0.5 s。 單相接地動作電流定值：零序電流動作定值，根據架空線路截面和長度確定，應考慮躲過線路對地電容電流。由于在中性點不接地或經消弧線圈接地系統中，發生單相接地故障，變電站出線保護不跳閘，只發出接地信號，允許短時間接地運行。為了便于判斷故障，此時分界斷路器的動作時限，應考慮躲過瞬間接地時限，并在變電站發出接地信號之后再動作跳閘，可選擇6～8 s。

3.2 對于中性點經小電阻接地系統

相間短路動作電流定值：同上。 單相接地動作電流定值：中性點經小電阻接地系中，由于變電站10 kV架空出線一般配置兩段零序保護，一段120A、時限為0.2 s；二段20A、時限為1 s。因此，此時分界斷路器的零序電流動作定值和動作時限，應與變電站零序保護相配合，選擇0 s。

●〇◎分界斷路器在運行維護中應注意的問題●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器應定期檢查分界斷路器本體及控制器外觀是否完好；分界斷路器指示狀態是否正確，運行狀態下是否儲能；瓷瓶有無裂紋、損傷；宇霆電力設備ZW32-12F戶外高壓智能真空斷路器引線間距是否符合規程要求；各部位連接是否緊固、有無過熱現象；避雷器是否完好；接地裝置是否完好、有無銹蝕；控制器指示燈有無閃爍告警。 檢查宇霆電力設備ZW32-12F戶外高壓智能真空斷路器是否輪換或接地電阻搖測是否超期，安裝有分界斷路器的用戶內部設備相間有無故障，變電站饋線斷路器跳閘重合成功后，應及時組織查找線路故障點，發現分界斷路器分閘時，應及時向用電管理部門通報.應定期安排對宇霆電力設備ZW32-12F戶外高壓智能真空斷路器清掃檢查，檢查周期與線路登桿清掃檢查周期相同。原則上宇霆電力設備ZW32-12F戶外高壓智能真空斷路器運行超過10年應安排輪換檢修。

●〇◎安裝分界斷路器應注意的問題●〇◎

宇霆電力設備ZW32-12F戶外高壓智能真空斷路器作為電力公司與用戶分界斷路器，其一般安裝在10 kV架空配電線路支線棵桿上，負荷側接用戶。 當用戶進戶線為架空線路，則ZW32-12F戶外高壓智能真空斷路器的負荷側以懸式絕緣子懸掛架空絕緣線引入，用戶基電桿電源側絕緣線安裝掛接地線環，保留單極隔離開關。 當用戶進戶線為電纜線路，則從ZW32-12F戶外高壓智能真空斷路器的負荷側以懸式絕緣子懸掛架空絕緣線引至用戶基電桿，直接聯接電纜。用戶基電桿電源側絕緣線安裝掛接地線環，不再安裝跌落式熔斷器，保留單極隔離開關。 ZW32-12F戶外高壓智能真空斷路器本體安裝時，安裝前有關部門應組織進行絕緣電阻測定、工頻耐壓的檢測及試驗；絕緣電阻測定標準：使用2500 V兆歐表搖測絕緣電阻，分界斷路器，相對地及斷口間≥1000　MΩ。工頻耐壓試驗標準：分界斷路器，相對地及斷口間：42 kV  1min。分界斷路器分合閘操作面及指示面應朝向外側。ZW32-12F戶外高壓智能真空斷路器控制器的安裝：控制器的對地安裝高度應不小于2.5 m，將開關控制電纜（隨控制器附件）的控制器端插頭插入控制器面板插孔，另一端插入分界斷路器底座插孔，插頭應旋緊?？刂齐娎|纜身端頭處、轉彎處及直線段每隔1m應采用2.5 mm2單股銅芯絕緣線固定，擰小辮5圈。纜身應橫平豎直，不應扭斜。

●〇◎產品售后服務承諾書●〇◎

      宇霆電力設備本著“高質量，優服務，求發展”的精神，以“優質產品、合理價格、貼心服務”的理念和負責、公開的原則向您鄭重承諾：

      一、產品配發檢驗合格和適量使用說明書，以確保用戶能正確安裝使用我公司產 品。

      二、我公司保證出廠的產品均按有關國家標準生產和檢驗，不合格的產品決不出廠。 保證嚴格履行、產品三包，嚴格執行國家工業產品售后服務有關規定，對出廠產品自發貨日起的12個月內（以先到者為限），若買方能夠證實產品是符合本公司建議的方法正確安裝與使用；能夠證實產品本身確有設計、材料或加工缺陷，并向本公司提出書面申請，本公司將負現缺陷產品免費召回維修，更換或按訂貨價全額退款。

      三、用戶對我公司產品提出質量異議，公司保證在接到用戶提出異議后24小時內作出 處理意見。若需現場解決的，保證派出專業技術服務人員，并做到質量問題不解決服務人員不撤離。對每件用戶反饋的產品質量問題及處理結果我公司將予以存檔。

      四、在任何情形下，本公司均不承擔因缺陷產品維修，更換而導致的勞務、材料、設 備、工程或其他相關的連帶費用。本公司此項產品售后服務承諾可以代替其他明示或暗示形式產品質量，并且可視為買方的賠償和賣方的責任。

         ●〇◎我公司服務宗旨： ●〇◎

         ●〇◎我公司服務目標：客戶的需要 就是我們的追求●〇◎

已上是產品部分資料，如需進一步了解產品資料，期待您的來電，宇霆電力設備竭誠為您服務。
