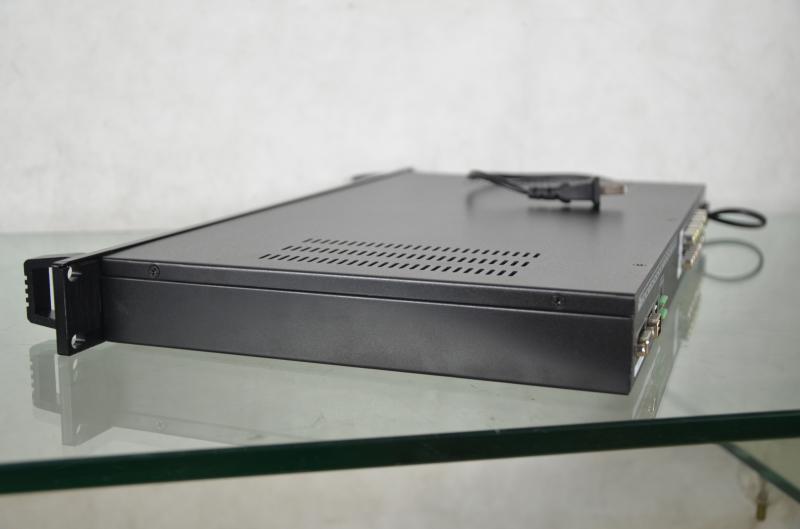

- 本機主要特點:
-
單機支持8路視頻疊加字幕,一條控制線實現控制八路視頻更新字幕。
-
具有接入網絡遠程控制發送字幕功能(此功能網絡版,面板帶顯示屏按鍵)
-
單條信息高達2000個中文漢字發送無亂碼!
-
背景深淺度可調,可完全去背景,字體顏色黑白可調。
-
屏幕顯示位置,移動速度可調。拖柄是按鈕操作簡單
-
自動尋找232串口,自動連機,設置簡單。
-
可以級聯最多16臺設備一條控制線同時控制高達128路字幕機。
-
可以自行修改對應節目名稱便于節目發送字幕準確無誤。
-
采用獨立8路拔插式結構,方便客戶自行解決更換配件,無需整機返廠維護。
-
鋁合金超厚拉絲面板豪華大氣。
-
高可靠性設計,運行穩定。
軟件操作界面簡潔!采用拖柄滑動控制素速度 距離 背景深度。





八路字幕機原理圖:
- 普通版
八路字幕機原理圖:
- 網絡版(主機)

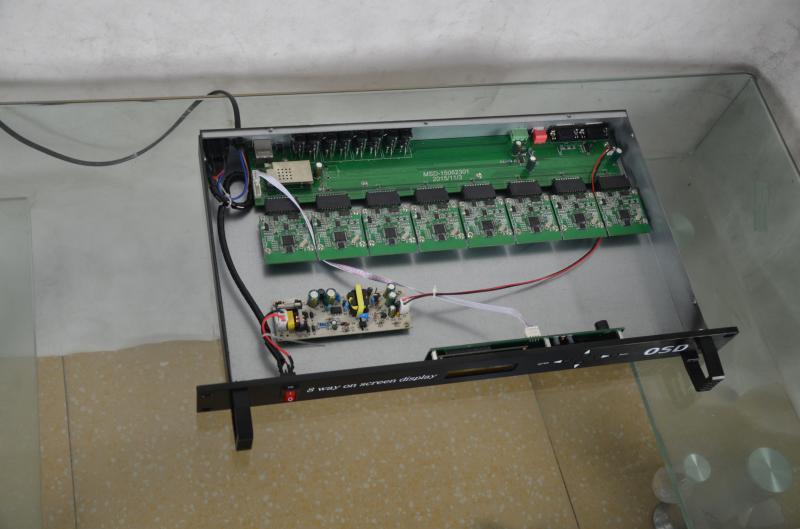

八路字幕機由以下板塊組成。
● 面板:主要負責設置網絡模塊的IP地址,網關,子掩網碼等參數,5按鍵控制,1602A LCD顯示模組,變色指示燈指示網絡連接狀態。
● 字幕機:由8組獨立字幕機主板金手指拔插結構,每塊板4個螺絲固定于機殼底部。
● 后板:厚板由8個彎腳20P插槽,4組插座,2組232串口輸入輸出插座,485控制接口,地址碼開關,10M/100M網絡接口,復位按鈕,電路部分包含控制單片機,接口單片機 232處理器,485處理器,網絡模塊(次配置網絡版)組成。
-
電源板:采用本公司自主研發超穩定,低熱量5V/2A開關電源,此電源已經在本公司批調制器使用至今一直保持低故障率低廣受贊譽。
6操作步驟:
步:設置好每臺機器的地址碼,
.什么是“地址”,什么是“通道
地址相當于“家”的門牌號,而通道相當于“家庭成員”的,所以一個地址有一個或者多個通道.
1的計算:)關于地址
地址是通過撥碼開關進行設置的,下面是撥碼開關的設置示意圖:
我們的地址總共16個地址,0號代表主機 ,主機為0-7通道,1號分機8-15通道。
第二步:
依次修改對應通道的節目名稱,根據連接的機頂盒鎖設置排序的節目修改,便于插播字幕的時候的準確性。
第三部:
設置好電腦對應的串口
-
接駁電腦有兩種方式:
-
(1) 485連接
485連接適合遠距離,一般能達到300m左右;可以使用USB轉485與本機連接,也可以選擇RS232轉485與本機連接,注意:A(+) 與A(+),B(-) 與B(-)連接,不要連錯!多臺機子可以并聯 -

(2) 232連接
232連接適合現場通訊,不適合遠距離通訊,一般不超過5m;本機可以直接與電腦的串口連接(一般只有臺式機有),或者可以用USB轉串口;如果需要延長距離可以通過“平行公對母”串口連接線。多臺機子何以級聯注意輸入輸出(RS232 IN、RS232 OUT) -
(2) 232連接
(2) 網絡連接方式: -
本機可以通過網絡連接到互聯網,內置WEB,不需要客戶端軟件,只要輸入IP地址和用戶名密碼(就像路由器的設置那樣)就能遠程登錄字幕機內部發送字幕,如果需要在任何地方實現控制只要在路由器安裝個動態域名解析并DMZ本機內網IP即可。
-
與電腦連接:
如果不知道電腦上那個端口(COM)與字幕機連接,你可以點擊自動按鈕,軟件會自動尋找,如果找到端口就會自動連接。
如果知道端口是那個,你可以選擇相應的端口,然后點擊連接按鈕。
如何知道那個端口?
右鍵我的電腦 → 選擇管理 → 選擇“設備管理” → 打開“端口” 就可以及時查看端口情況,Win7系統如下
4.如何“發送文字”
以綠色版 OSD_HB V1.7.0.0.exe 為例:
打開軟件,選擇字幕選項卡,如下圖所示
在文字編輯區輸入你想發送的文章,如果發送到每個地址(通道):勾選
,如果想發送到的地址(通道)請取消勾選
,并在地址(通道)區選擇你要的發送地址(通道),然后點擊更新字幕按鈕
,字幕就會發送出去。
如何修改“文字位置背景樣式”
以綠色版 OSD_HB V1.7.0.0.exe 為例:
打開軟件,選擇字幕設置選項卡,如下圖所示:
你可以通過相應的滑塊修改文字位置或背景的亮的與透明度,點擊更新
設置按鈕設置字幕機的文字位置背景樣式。點擊設置按鈕
,會設置成我們推薦的設置(不會主動發送)。
遇到一些問題的解決辦法
-
點擊自動連接,沒有找到端口:
本質上都是字幕機與軟件通訊不良,可能是連接線的問題,也可能是驅動沒有安裝。 -
發送錯誤:
偶爾的發送錯誤是正常的,如果頻繁的發送失敗,有可能是連接線不是太好,選擇品質好的連接線和串口轉換器。
文字發送不出去,提示文字超出范圍:
本機最多發送1600字節 = 1600英文字符和標點符號 = 800漢字和標點符號,請不要超過。
遠程控制功能:(此功能有網管功能的字幕機)
本機的特點能實現遠程控制,包含局域網和廣域網的控制,廣泛應用于酒店消防應急報警使用,當發生火災時有些客人在看電視房間隔音效果太好聽不到,或者電視聲音太大。管理人員都已經撤離大樓,在這種情況下任何一名管理人員都能使用自己的手機發送一條信息到所有的頻道引導客人從哪個通道撤離。只要輸入管理密碼即可,每次只能登陸一個管理員身份。
系統連接示意圖:





















本機器器采用8個拔插模塊!透明疊加技術!不影響畫面質量!

我司已通過ISO9001:2008質量管理體系認證
