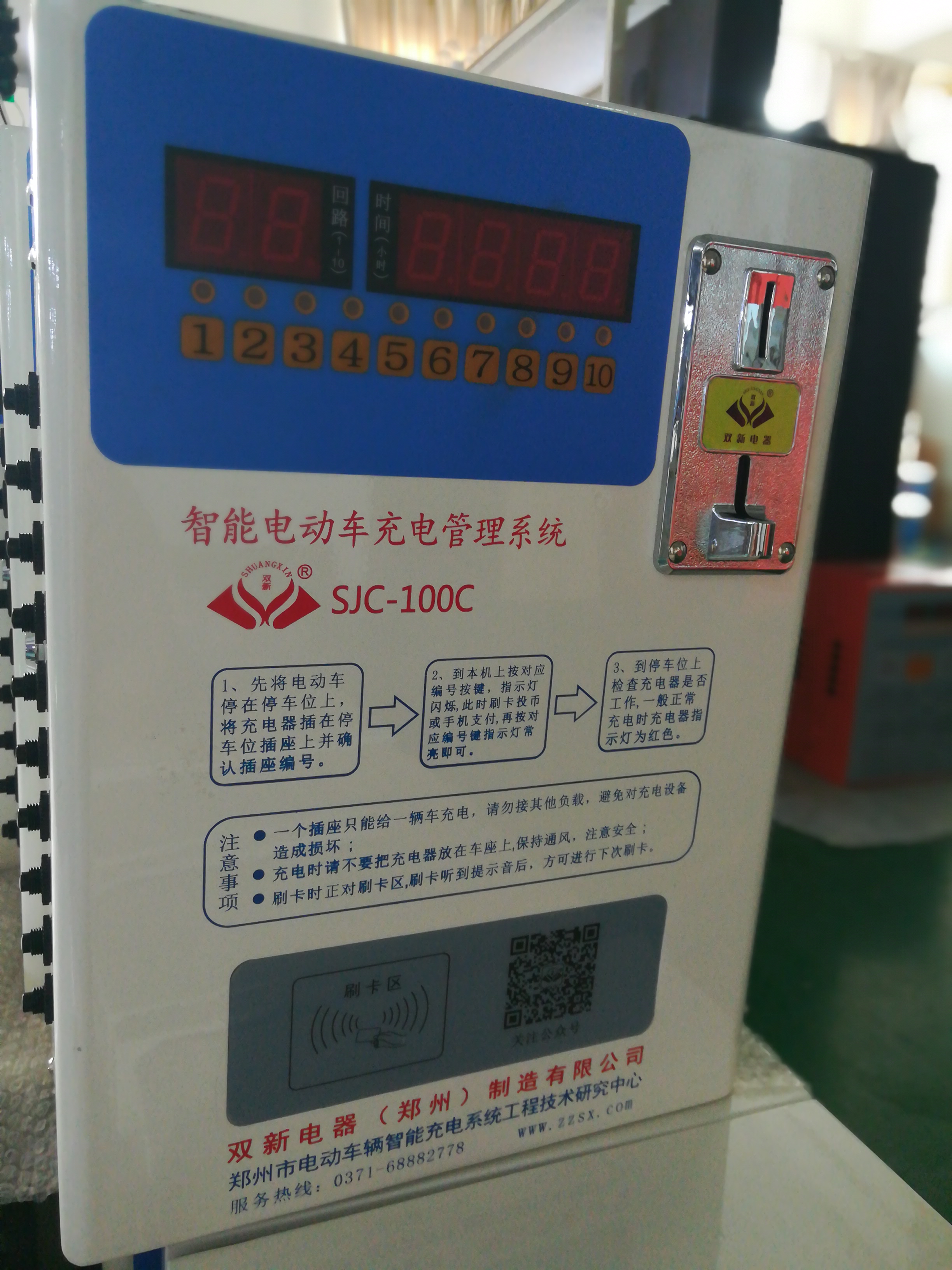

雙新刷卡投幣兩用小區充電站SJC-100B

操作步驟：

1. 將電動車充電器插入空閑的插座，并記下插座號碼。
2. 按插座對應的按鍵，對應通道發光管點亮，顯示充電時間，此時請“刷卡”或“投幣”。刷卡一次扣（ ）元，充電（ ）小時，投幣一元充電（ ）小時。以此累計。左側窗口顯示充電插座號，右側窗口顯示累加充電時間。
   如果“刷卡”或“投幣”后左側窗口顯示 dd表示您的卡內余額過低，請及時充費。
   如果“刷卡”或“投幣”后左側窗口顯示 FF表示充電時間超過最長充電時間。
3. 刷卡，投幣完成后請?jiān)侔磳?duì)應的按鍵，右側數碼管首先顯示卡內余額（100B型），然后開始倒計時，并同時開始充電。
4. 當時間為0時，系統自動切斷充電回路，充電完成。

注意事項

1. 確定您選擇的插座無人使用，并且在刷卡投幣前是您選擇的回路發光管在閃爍，如果不是請先按下閃爍發光管下方對應按鍵，發光管不閃爍再按您要充電的回路按鍵。此時您要充電回路發光管開始閃爍，請“刷卡”“投幣”。
2. 確定您的電動車充電器在正常工作（綠燈電源，紅燈充電）。
3. 每個插口只適合一臺電動車充電（功率小于300W），請不要連接其它負載，以免斷電保護。

設備安裝

1. 打開包裝后請驗證設備是否完整，且無損壞。
2. 接線方法：

參照上圖，對應主機電源線上標志L、N接入220電源線，然后對應L0-L9及N線接插座線。
