卷圓機 彎圓機 型材彎圓機 方管彎圓機 方管彎圓機 槽鋼彎圓機

型材卷圓機 法蘭成型機 卷圓機 卷法蘭機 （液壓推進彎曲機）
主機外型尺寸：（長×寬×高）：2800mm×1000mm×900mm
動力電源：380V/50Hz   三相四線制
主驅動電動機功率：7.5KW
輸出轉速：5r/min
液壓泵電動機功率：4KW   油箱容積：30升
液壓系統額定壓力25Mpa

    法蘭成型彎圓機是對稱式三輥型材卷圓機，集機電液于一體，將電動機輸出的較高轉速通過傳動裝置、聯軸器、齒輪等轉換為所需的大轉矩低轉速，帶動位置固定的兩主動輥實現旋轉運動，為型材行走提供扭矩。被動輥通過液壓缸前進、后退實現位移，為卷制型材提供所需的加壓力，位移量由數字顯示系統實時顯示。

    彎圓機三個工作輥成等腰三角形分布，通過移動被動輥位置實現這三個點形成的弧線達到所需彎曲半徑，即調整所彎型材的曲率。借助被動輥的壓緊及兩主動輥的旋轉運動，使型材經過多道次連續彎曲，產生永 久性的塑性變形，用于常溫狀態下將型材卷制成圓形、弧形、螺旋形等工件。在石 油、化工、水電、造船、鋼結構、風機、模板、隧道工程以及機械制造各行業中有著廣泛的應用。

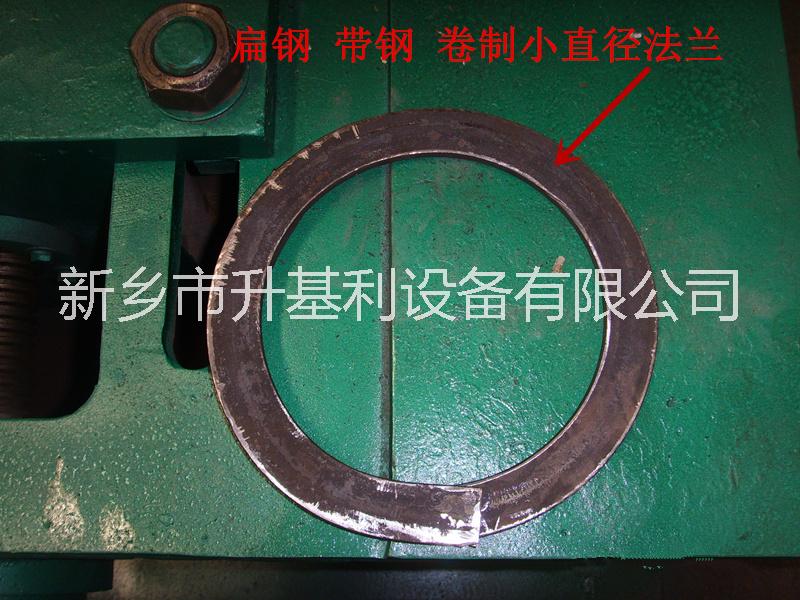

  彎圓機床身為鋼板焊接結構，并經處理內應力，鏜銑床加工，保證了裝配精度、同心及平行度。整機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲。更換不同的模具可以對扁鋼、方鋼、槽鋼、圓鋼、鋼管等型材進行卷彎加工，裝卸活十分方便，具有結構簡單,能耗低,效率高,操作簡單方便等眾多優點。

    彎圓機是風機、石化、造船、橋梁模板、網架、鋼結構建筑、大型管道、水工儀表等行業、節能、節材的理想加工設備。代替了原有鋼板下料成弧板，組焊成型或?qū)⑿筒倪M(jìn)行火焰加熱后人工彎制成型等復雜工藝（原有方法存在成型尺寸難以保證，過度圓弧質量差、能耗高、人力投入大、費用高、效率低且存在等不安全隱患）。
