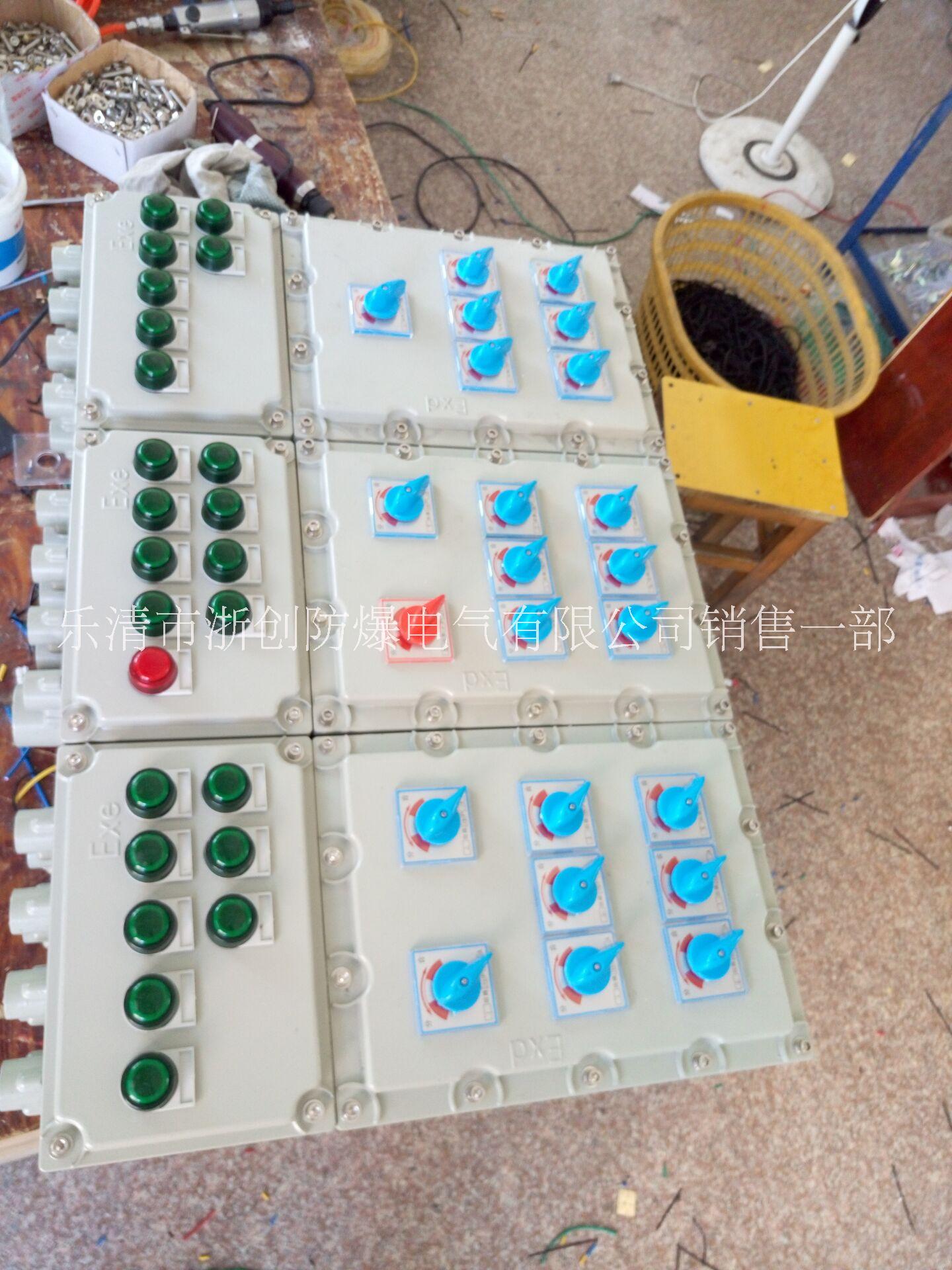

BXM53-10/16K32防爆照明箱 防爆照明配電箱

BXM53-10/16K32防爆照明箱詳解：

　　BXM(D) - 防爆照明(動力)配電箱 (其中M:指照明 D:指動力)

　　口1 -  指產品的設計序號(比如：59)

　　口2 -  T 指特殊要求(也就是根據客戶要求定做，一般常規不注明)

　　口3 -  指此配電箱的支路數(比如這個配電箱是多少個分開關的那就注明多少)

　　口4 -  指此配電箱的支路電流(分開關的電流多大的)

　　口5 -  K：此配電箱帶總開關(不帶不注)

　　口6 -  總開關電流

　　口7 -  進線口方向(D:上進線 X:下進線)

　　口8 -  進線口的數量

　　口9 -  進線口的螺紋規格

　　口10 - 出線口方向(D:上出線 X:下出線)

　　口11 - 出線口的數量

　　口12 - 出線口的螺紋規格

　　BXM53-10/16K32防爆照明箱技術參數

　　1.履行規范：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079

　　2.防爆象征：Exd II BT6、Exd II CT6

　　3.額外電壓：AC220/380V

　　4.主回路額外電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

　　5.防護等級：IP54（IIB）、IP55（IIC）、IP65（DIP）

　　6.防腐等級：WF1

　BXM53-10/16K32防爆照明箱　產品特點

　　1．?本產品外殼采用鋁合金壓鑄成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；

　　2． 本產品為復合型防爆結構，開關箱采用隔爆型結構，母線箱及接線箱采用增安型結構；

　　3． 采用模塊化設計，各種回路可以自由組合；

　　4． 內裝高分?jǐn)嘈⌒吐╇姅嗦菲骰蛩軞な铰╇姅嗦菲?，通過操作防爆客體外的手柄而實現分合；

　　5．?本產品推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；

　　6． 具有過載、短路、缺相、漏電保護功能；

　　7． 所有緊固件均采用抗強腐蝕的304不銹鋼材質；

　　8．?布線方式，鋼管或電纜、防爆軟管均可；

　　9．?可根據用戶要求特殊定制

　　戶外

　　結構與特點

　　本配電箱是按照GB3836.1-2000《性氣體環境用電氣設備部分：通用要求》、GB3836.2-2000《性氣體環境用電氣設備第二部分：隔爆型“d”》、GB3836.3-2000《性氣體環境用電氣設備第三部分：增安型“e”》標準設計制造，經檢驗機關檢驗合格，并頒發防爆合格證。

　　A、外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、Ex防爆控制按鈕、Ex防爆信號燈等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。
