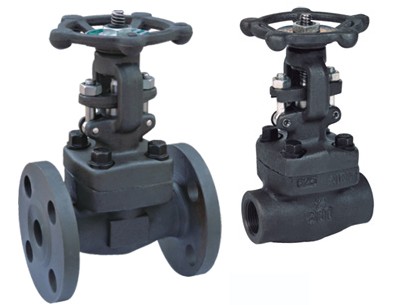

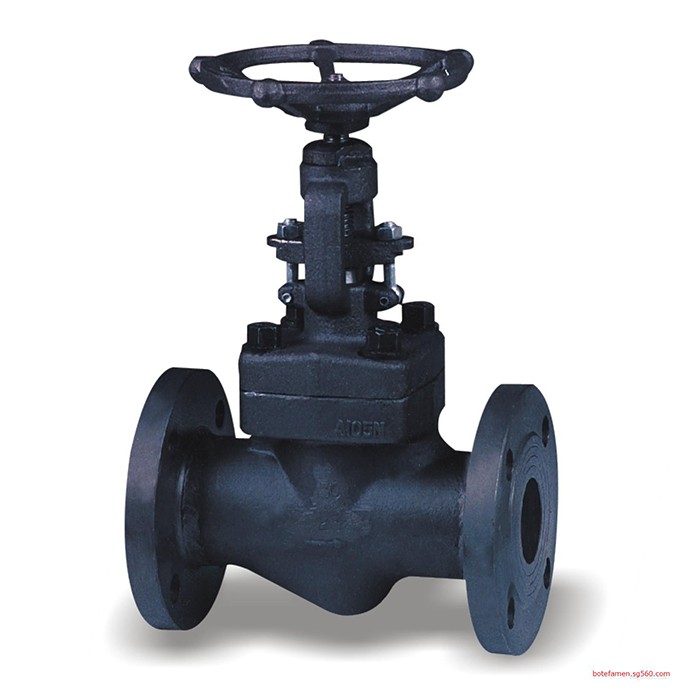

*截止閥 J41H-16C 東營截止閥

廠家直銷不銹鋼閥門，上海凱泰閥門山東總代理，廠價直銷，量大從優 聯系電話 13573327999 陳經理

結構特點
　　不銹鋼截止閥閥門采用平面密封和錐面密封兩種密封型式，可使用于不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過。

不銹鋼截止閥設計與制造標準：
1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927

專業生產重型鑄鋼截止閥J41H-16C

產品描述:

鑄鋼法蘭截止閥性能參數

鑄鋼法蘭截止閥是強德閥門研發生產適用于公稱壓力PN1.6～16.0Mpa，工作溫度≤425 ℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。鑄鋼截止閥適用介質為：水、油品、蒸汽、酸性介質等。鑄鋼截止閥的操作方式有：手動、齒輪傳動、電動、氣動等。

鑄鋼法蘭截止閥零部件材料

閥體、閥蓋：碳素鋼
閥桿：鉻不銹鋼
密封面：堆焊鐵基合金
填料：、石墨、柔性石墨、聚四氟乙烯

鑄鋼法蘭截止閥優點

1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長

鑄鋼法蘭截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

一、用途和主要性能規范
1.本閥主要用于接通或截斷管路中的介質一般不用調節流量。
型號 公稱壓力MPa 試驗壓力 適用溫度℃ 適用介質
強度(水)MPa 密封(水)MPa
J41H-16C 1.6 2.4 1.8 -29～425℃ 水、蒸氣、油品
J41H-25 2.5 3.8 2.8
2.主要性能規范
二、結構和作用原理
1.本閥為法蘭連接，執行GB/T12235標準。
2.本閥由閥體、閥蓋、閥瓣、閥桿、閥桿螺母及手輪等零件組成，靠轉動手輪使閥桿轉動，閥桿帶動閥瓣上升或下降來達到啟閉的目的。


三 、保管、安裝及使用注意事項
1.本產品應保存在干燥的倉庫內，嚴禁露天存放。
2.長期存放，要定期保養。
3.本產品可裝在任意管路及任意位置，安裝時介質流向要與閥體上的箭頭方向相一致。
4.手輪不能作起吊用。
5.安裝前要進行試壓檢驗，符合要求方可安裝。
6.安裝前應把管道和閥門內腔清理干凈。
7.產品安裝后不應受較大外力。
8.順時針旋轉手輪為關閉，反之為開啟，啟閉過程不應增加任何輔助杠桿。
9.使用工況要和性能規范中要求相一致。
