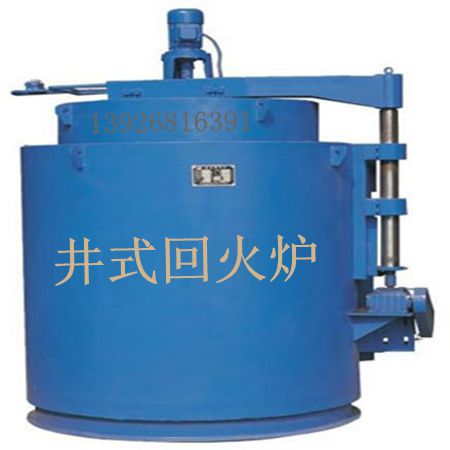

RJ2系列950℃井式電阻爐

本系列井式電阻爐系周期作業式電爐,主要供鋼制機件特別是長件（軸類機件）作正火、退火、淬火、回火、固溶、時效等熱處理之用。若工藝上需要，可通入保護氣，以減少零件的氧化。

一、井式爐的主要用途：

井式爐適用于桿類，長軸類零件的熱處理，可減少元件的變形量，一般650℃系列電阻爐適用于回火熱處理和輕金屬熱處理。950℃和1200℃可適用各種合金鋼、不銹鋼長軸等零件的淬火、正火、退火、回火等熱處理。

二、井式爐的結構：

 井式爐主要由爐體（包括爐殼、爐膛、爐襯、爐蓋等）、加熱元件、熱風循環裝置、電動升降機和溫控、電控系統部分組成。

爐殼由角鋼和鋼板焊接而成，呈圓筒形，爐膛與爐殼間填充保溫材料。爐膛兩壁擱磚上，置放著鐵鉻鋁絲繞成螺旋形的電加熱元件，爐膛上面有爐蓋，爐蓋啟動為電動馬達傳動機構完成?？刂茽t溫的熱電偶從爐殼上的熱電偶空插入爐內。

電動升降機由馬達，減速機，蝸輪蝸桿組成。

熱風循環風機：為使?fàn)t內的溫度更為均勻，本爐在爐蓋上裝有一只循環風機，作為在加熱過程中攪拌爐膛內的空氣，使?fàn)t內形成熱循環，本系統有電機、風冷裝置、風葉軸、風葉組成，在使用時只需點動控制按紐即可，同時風機電源與爐蓋啟閉形成聯鎖作用，當爐蓋開啟的同時切斷風機電源，風機停止工作。

溫度控制：采用塊微電腦數顯智能儀表自動控溫加熱，分上下3區獨立加熱控制，儀表具有P-I-D智能自整定控制功能。

電控柜：工作中設有3相工作電流、電壓顯示，同時設有漏電接地保護、超溫報警、恒溫計時等功能。

三、主要技術參數：

數據名稱         型號

RJ₂-40-9

RJ₂-60-9

RJ₂-65-9

RJ₂-75-9

RJ₂-90-9

RJ₂-95-9

RJ₂-125-9

RJ₂-140-9

RJ₂-190-9

額定功率（KW）

40

60

65

75

90

95

125

140

190

額定電壓（V）

380

380

380

380

380

380

380

380

380

額定溫度（℃）

950

950

950

950

950

950

950

950

950

相       數

3

3

3

3

3

3

3

3

3

加熱區數

1

1

2

3

1

2

3

2

3

加熱元件接法

Y

YY

Y.Y

Y.Y.Y

YY

Y.Y

Y.Y.Y

YY.YY

YY.YY.YY

工作室

尺寸

直徑

?600

?800

?600

?600

?1000

?800

?800

?1000

?1000

高

800

1000

1600

2400

1200

2000

3000

2400

3600

空爐升溫時間

≤2.5

≤3

≤2.5

≤3

≤4

≤3

≤4

≤4

≤4

空爐損耗功率

≤9

≤13

≤16

≤20

≤18

≤22

≤27

≤26

≤33

積蓄熱（KW.h)

≤250

≤500

≤450

≤570

≤525

≤620

≤750

≤720

≤1020

裝載量

350

800

700

1100

1500

1600

2400

3000

4500

外形

尺寸

長

1550

2150

1800

1800

2240

2100

2200

2500

2500

寬

1500

1620

1760

1760

1820

2000

2100

2300

2300

高

2470

1900

3180

3900

2110

3470

4560

4180

5400
