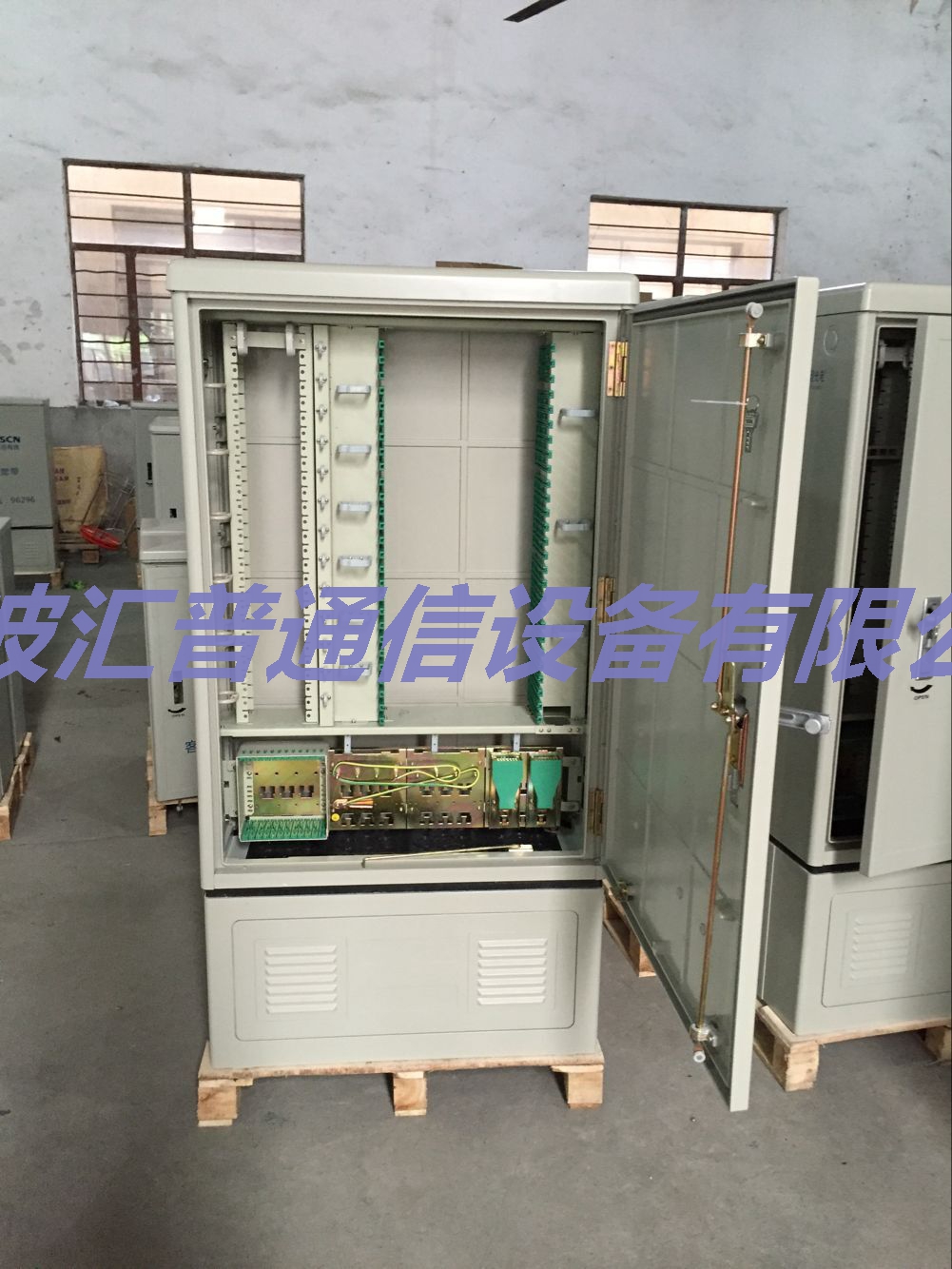

288芯光纜交接箱 288芯光纜交接箱空箱（含鈑金）

288芯光纜交接箱尺寸：1450*750*320

產品用途及特點：

1.用途：本設備為光纖接入網中主干光纜與配線光纜節點處的接口設備，可以實現光纖的熔接、終端、存儲以及調度等功能。

2.光纖的分配和調度均在正面進行，光纜、尾纖、跳纖的進出線各自獨立，互不干涉，操作十分方便。

3.采用抽屜式托盤結構，集熔接與終端為一塊托盤，托盤可單獨抽出施工，熔接與成端在同一層面操作，不需翻轉，施工極為方便。

4.適配器左向傾角安裝，保證了跳纖的曲率半徑，避免激光灼傷眼睛，使光纖連接頭的操作方便、安全，且適配器可拆卸，給維護帶來便利。

5.設備采用光纜分支器部件使光纜的固定、開剝、接地等操作更加便利可靠，當外纜引入時，光纜分支器部件可單獨拿出施工，操作便利。

6.引入光纜后，用附件中的密封止水膠將光纜孔堵死。此密封止水膠遇潮氣后會膨脹，使密封效果。

7.箱體防護等級達到GB/T4208-1993標準中IP65級要求。

安裝說明，本設備根據實際需要可落地或架空安裝使用

1.落地安裝：在預制的水泥基座上按說明書提供的安裝尺寸預留4個

M12的地腳螺釘。安裝時先打開設備門，將設備內底部的兩邊插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的底腳擰緊。安裝完畢，合上底座面板，插好插銷，鎖緊面板。

2.架空安裝：在架空站臺上按說明書提供的安裝尺寸預留4個Ф14的孔，再將設備用M12螺母螺栓固定牢固。

纖的布放及光纖熔接

1.抽出終端熔接托盤，打開蓋板。向上推起上層的熔接盤，然后按順序?qū)⑽怖w活動連接頭成端在下層的終端盤上。

2.將尾纖按圖示在終端盤上盤繞固定好，（保證彎曲處的曲率半徑大于40MM).然后將其引入熔接盤，盤繞固定好后，用熔接盤固定凸臺將

其固定在終端盤上。

3.將引入熔接盤的光纜纖芯留出一定余長后按圖示盤繞固定（保證彎曲處曲率半徑大于40MM).

4.將光纜纖芯和尾纖根據熔接機的要求進行熔接，熔接點用熱縮套管熱縮保護后，置于溶解芯片上。所有纖芯熔接后，蓋上蓋板，推入熔接盤。
1性能
光纜交接箱是安裝在戶外的連接設備,對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結,防水和防塵,防蟲害和鼠害,抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此,箱體外側對防水,防潮,防塵,防撞擊損害,防蟲害鼠害等方面要求比較高；其內側對溫度,濕度控制要求十分高。按,這些項目標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體,箱體采用不飽和聚酯玻璃纖維增強材料（SMC）,在防水,防潮,防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體,由于其在防水氣凝結方面的低劣性能,注定不會得到大量使用,并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異,另外由于密封膠條抗老化性能較差,在防水,防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時,降低性能要求,減少投資也是可以接受的。
2容量
光纜交接箱的容量是指光纜交接箱能成端纖芯的數目。容量的大小與箱體的體積,整體造價,施工維護難度成正比,所以不宜過大。在實際設計和工程中,人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好,但這樣可能帶來的后果是：箱體體積增大,設備價格增高。實際上,我們經常所說的交接箱的容量應該指的是它的配纖容量,即主干光纜配纖容量與分支光纜配纖容量之和?！」饫|交接箱的容量實際上應包括主干光纜直通容量,主干光纜配纖容量和分支光纜配纖容量3部分。
