揚州雙寶YSB803變頻串聯諧振試驗裝置

二、YSB803變頻串聯諧振試驗裝置主要性能指標及特點

2．1主要技術指標

（1）工作溫度范圍：-10~45℃

（2）工作濕度范圍：≤90%

（3）海拔：≤3500m

（4）供電電源電壓：220V±10%、單相（15KW及以下）50/60Hz

（5）供電電源容量：10KW

（6）額定輸出電壓：60KV

（7）額定輸出容量：    KVA

（8）工作頻率范圍：30-350Hz（亦可根據用戶要求放寬頻率范圍）

（9）頻率調節分辨率：0.02Hz；   不穩定度≤0.05%

（10）噪音：≤60dB

（11）系統測量精度：1級

（12）輸出波形：正弦波，波形畸變率≤1%

（13）電抗器Q值：20-120

（14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護

2．2YSB803變頻串聯諧振試驗裝置主要特點

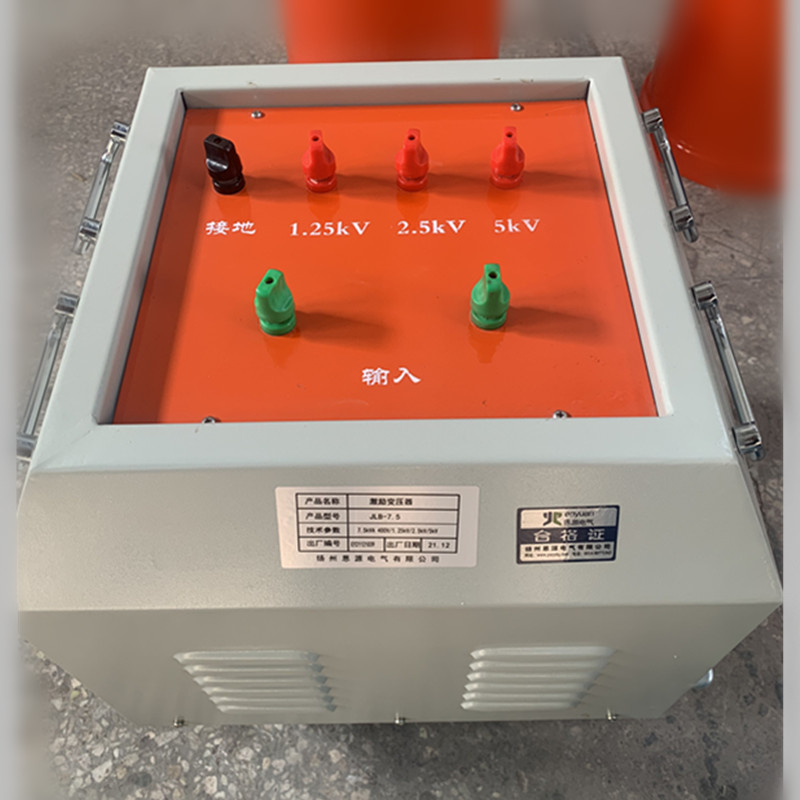

2．2．1體積小、重量輕，適合于現場使用

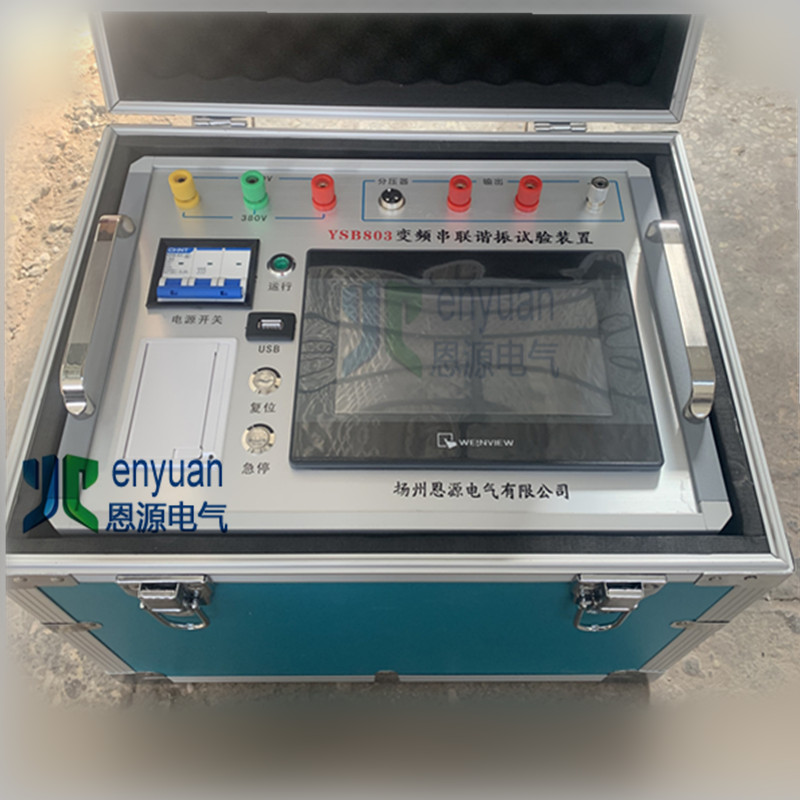

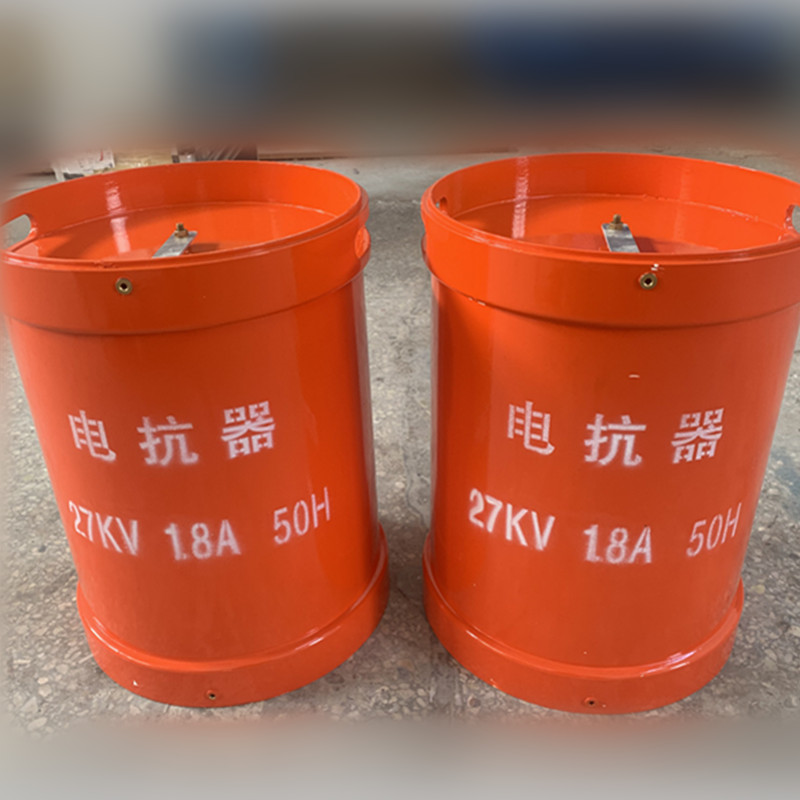

變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。

變頻裝置采用的設計思想、的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。

2．2．3試驗的等效性好

采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HZ的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
