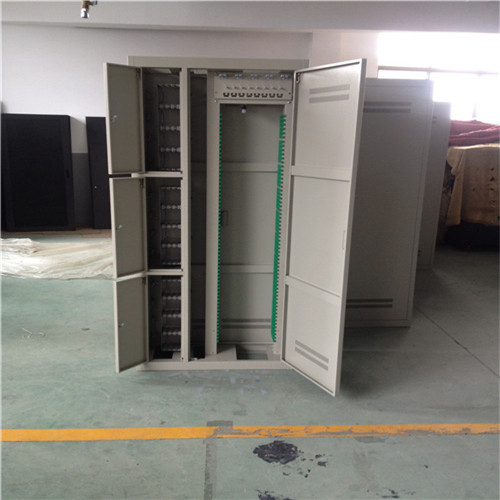

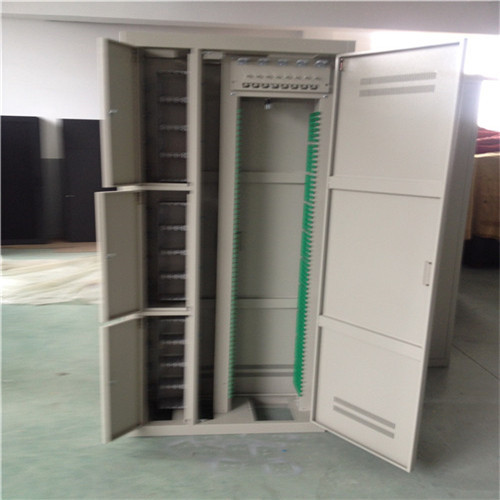

三網合一光纖配線柜,ODF光纖配線架,光纖配線柜,ODF光纖配線

三網合一光纖配線柜為安裝服務器、顯示器、UPS等19"標準設備及非19"標準的設備的機柜，在機柜的深度、高度、承重等方面均有要求。高度有2.米、1.8米1.6米、1.4米、1.2米、1米等各種高度；常用寬度為600MM、750mm、800mm三種；常用深度為600mm、800mm、900mm、960mm、1000mm五種。各廠家亦可根據客戶的需要訂做。
三網合一光纖配線架可選配件：
固定托盤、滑動托盤、電源支架、地腳輪、地腳釘、理線環、水平理線架、垂直理線架、L支架、擴展橫梁等。
主體框架、前后門、左右側門可以快速拆裝。
三網合一光纖配線柜固定托盤：
用于安裝各種設備，尺寸繁多，用途廣泛，有19"標準托盤、非標準固定托盤等。
常規配置的固定托盤深度有440mm、480mm、580mm、620mm等規格。
固定托盤的承重不小于50KG。

1.      本設備采用日本標準SPCC優質冷扎鋼板制成，噴涂前作防銹磷化處理，附著力強，抗腐性好，工藝精湛，外形美觀高雃；

 2.      本設備嚴格按照ANSI/EIARS-310-D、DIN41491、Part1、IEC297-2、DIN41494、Part7、GB/T3047-2-92等標準制造；

 3.      結構堅固、布局合理、經久耐用。

 4.      采用組合式結構安裝拆卸靈活，前后門帶鎖開起，左右側門可拆卸，可多方位觀察，全方位操作，施工維護方便；

 5.      設備的頂后部、底后部，均有大口的進出線孔；

 6.      本設備若作為綜合機柜，可安裝音配單元、數字配單元、光配單元、電源箱、路由器等；

 7.      任何標準19英寸的單元箱盒，均可配套安裝；

 8.      機架的橫豎立柱，有多種孔位，更于各種配件的安裝；

 9.      機柜的頂部裝有排風扇，后門有多孔位散熱通風孔；

 10.   機柜可選用安裝腳輪，支承腳或安裝底座；

 11.   本設備適用各類中小型通信機房，更適應移動本站.

 三網合一光纖配線柜的作用
光纖配線架是光傳輸系統中一個重要的配套設備，它主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡安全運行和靈活使用有著重要的作用。過去10多年里，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F(xiàn)在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都盡量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。
三網合一光纖配線柜的特點
近年來，在光通信建設的實際工作中，通過對幾種產品的使用比較，我們認為光纖配線架的選型應重點考慮以下幾個方面。
（1）纖芯容量
三網合一光纖配線柜應該能使局內的芯數的光纜完整上架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。
三網合一光纖配線柜功能種類
光纖配線架作為光纜線路的終端設備應具有4項基本功能。
①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。
②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。
③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。
④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。光纖配線架內應有適當?shù)目臻g和方式，使這部分光連接線走線清晰，調整方便，并能滿足最小彎曲半徑的要求。
隨著光纖網絡的發展，光纖配線架現有的功能已不能滿足許多新的要求。有些廠家將一些光纖網絡部件如分光器、波分復用器和光開關等直接加裝到光纖配線架上。這樣，既使這些部件方便地應用到網絡中，又給光纖配線架增加了功能和靈活性。光纖配線架主要分為：8口光纖配線架、12口光纖配線架、24口光纖配線架、48口光纖配線架
