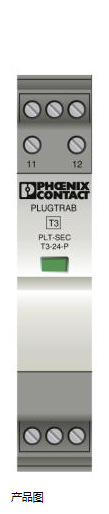

詳細信息（電涌保護設備）
- 品牌： 菲尼克斯
- 型號： PLT-SEC-T3-24-FM
- 加工定制： 否
- 種類： 浪涌保護
- 用途： 用于單相電源網絡的保護
- 體積： 小型
- 電壓特性： 低壓
- 形狀： 矩形
- 最大電壓： 34 V AC 34 V DC
- 最大電流： 1.5 kA AC 1 kA DC
- 保持電流： 1 kA
- 溫控范圍： -40 °C ... 80 °C
返回頂部
返回頂部
返回頂部
返回頂部
返回頂部
返回頂部
返回頂部
返回頂部
環境條件
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -40 °C ... 80 °C |
| 環境溫度（存放/運輸） | -40 °C ... 80 °C |
| 海拔 | ≤ 2000 m (平均海拔（標準海拔零點以上）) |
| 允許濕度（運行） | 5 % ... 95 % |
| 沖擊力（運行） | 30g (half sinus / 11 ms / 3x ±X, ±Y, ±Z) |
| 振動（操作） | 5g (10 ... 150 Hz/20次/軸/X, Y, Z) |
概述
| IEC 類別 | III |
|---|---|
| T3 | |
| EN類型 | T3 |
| 端口數目 | One |
| 保護通道 | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| 安裝類型 | DIN導軌： 35 mm |
| 顏色 | 淺灰色 RAL 7035 |
| 交通灰A RAL 7042 | |
| 外殼材料 | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| 污染等級 | 2 |
| 阻燃等級，符合UL 94 | V-0 |
| 類型 | DIN導軌模塊，分體式，可分離 |
| 位數 | 2 |
| 電涌保護故障報警 | 可視狀態指示窗口和遠程遙信報警觸點 |
保護電路
| 額定電壓UN | 24 V AC (TN-S) |
|---|---|
| 額定頻率fN | 50 Hz (60 Hz) |
| 持續工作電壓UC | 34 V AC |
| 34 V DC | |
| 額定負載電流IL | 26 A (30 °C) |
| 殘流IPE | ≤ 5 ?A |
| 標稱放電電流In (8/20) ?s | 1 kA |
| 待機功耗 PC | ≤ 30 mVA (UREF時) |
| ≤ 50 mVA (UC時) | |
| 基準測試電壓UREF | 27 V AC |
| 組合電涌UOC | 2 kV |
| 電壓保護水平Up (L-N) | ≤ 0.25 kV |
| 電壓保護水平Up (L-PE) | ≤ 0.65 kV |
| 電壓保護水平Up (N-PE) | ≤ 0.65 kV |
| UT下的TOV動作（L-N） | 50 V AC (5秒/耐受模式) |
| 50 V AC (120 min / withstand mode) | |
| UT下的TOV動作（L-PE） | 50 V AC (5秒/耐受模式) |
| 50 V AC (120 min / withstand mode) | |
| 響應時間tA（L-N） | ≤ 25 ns |
| 響應時間tA（L-PEN） | ≤ 100 ns |
| 響應時間tA（N-PE） | ≤ 100 ns |
| 短路電流耐受ISCCR | 1.5 kA AC |
| 1 kA DC | |
| 備用保險絲，帶有支線接線 | 非必需 |
| 備用保險絲，用于連接線 | 25 A (gG / B / C) |
指示器/遠程信號發送
| 切換功能 | 常閉觸點 |
|---|---|
| 工作電壓 | 250 V AC |
| 125 V DC (200 mA DC) | |
| 工作電流 | 3 A AC |
| 1 A DC (30 V DC) | |
| 連接方式 | 螺釘連接 |
| 柔性導線橫截面 | 0.2 mm? ... 2.5 mm? |
| 硬導線橫截面 | 0.2 mm? ... 4 mm? |
| 可連接導向橫截面 AWG | 24 ... 12 |
| 螺紋 | M3 |
| 緊固力矩 | 0.8 Nm |
| 剝線長度 | 8 mm |
接線參數
| 連接方式 | 螺釘連接 |
|---|---|
| 柔性導線橫截面 | 0.2 mm? ... 2.5 mm? |
| 硬導線橫截面 | 0.2 mm? ... 4 mm? |
| 可連接導向橫截面 AWG | 24 ... 12 |
| 螺紋 | M3 |
| 緊固力矩 | 0.8 Nm |
| 剝線長度 | 8 mm |
UL規格
| SPD型號 | 4CA |
|---|---|
| 持續工作電壓MCOV | 34 V AC |
| 34 V DC | |
| 額定電壓 | 24 V DC |
| 額定負載電流IL | 25 A |
| 保護通道 | L-N |
| L-G | |
| N-G | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G | |
| 電源分配系統 | 1 |
| 額定頻率 | 50/60 Hz |
| 實測限制電壓 MLV（L-N） | 290 V |
| 實測限制電壓 MLV (L-G) | 560 V |
| 實測限制電壓 MLV（N-G） | 560 V |
| 實測限制電壓 MLV (L+) - (L-) | 290 V |
| 實測限制電壓 MLV (L+) - G | 560 V |
| 實測限制電壓 MLV (L-) - G | 560 V |
| 額定放電電流 In | 1 kA |
Environmental Product Compliance
| China RoHS | 環保使用期限 = 50 |
|---|---|
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
