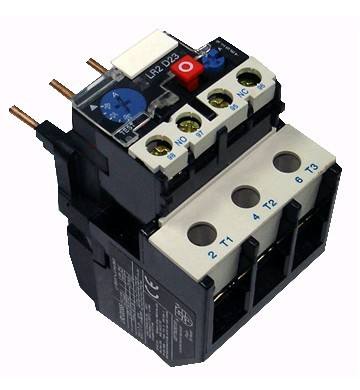

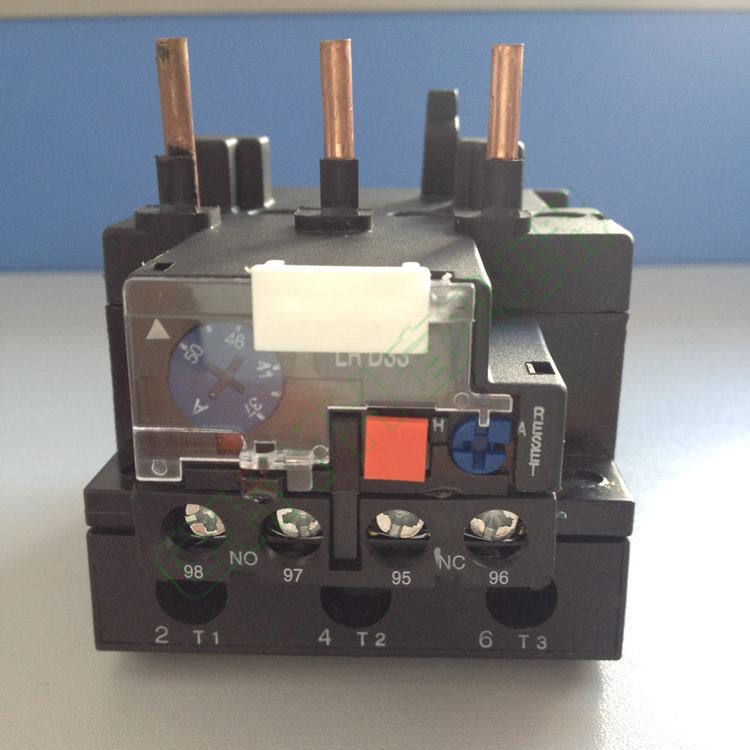

深圳施耐德熱繼電器LRD02C 系列原裝現貨供應

供應施耐德熱繼電器系列LR-D產品全國總代理
深圳市圖騰自動化科技有限公司
 傳真；0755-23302501
 電話；0755-33279450
 郵箱；2507247079@qq.com
 手機；18025456281
 QQ；2507247079   廖先生
產品型號；
LRD01C
LRD02C
LRD03C
LRD04C
LRD05C
LRD06C
LRD07C
LRD08C
LRD10C
LRD12C
LRD14C
LRD16C
LRD21C
LRD22C
LRD32C
LRD35C
LRD07
LRD08
LRD21
LRD01KN
LRD02KN
LRD03KN
LRD04KN
LRD05KN
LRD06KN
LRD07KN
LRD08KN
LRD10KN
LRD12KN
LRD14KN
LRD16KN
LRD21KN
LRD22KN
LRD32KN
LRD35KN
LRD3322C
LRD3353C
LRD3355C
LRD3357C
LRD3359C
LRD3361C
LRD3363C
LRD3365C
LRD313
LRD318
LRD325
LRD332
LRD340
LRD350
LRD365
LRD4365
LRD4367
LRD4369
LR9D5369
LR9F5367
LR9F5369
LR9F5371
LR9F7375
LR9F7379
LR9F7381
LR2K0301
LR2K0302
LR2K0303
LR2K0304
LR2K0305
LR2K0306
LR2K0307
LR2K0308
LR2K0310
LR2K0312
LR2K0314
LR2K0316
LR2K0321
LR2K0322
LR97D015E
LR97D015F7
LR97D015M7
LR97D07B
LR97D07E
LR97D07F7
LR97D07M7
LR97D25B
LR97D25F7
LR97D25M7
LR97D38E
LR97D38M7
LT4706BS
LT4706F7S
LT4706M7A
LT4706M7S
LT4730BA
LT4730M7A
LT4730M7S
LT4760BS
LT4760ES
LT4760M7A
LT4760M7S
LAD7B106
LA7D3064
LA7D1064
LA7D305
LAD7305
LA7K0064
LRD14C熱繼電器詳細資料：

性能描述

手動及自動復位

可鉛封的透明面蓋，可防止原設置值意外變動

預接線配件

獨立安裝端子模塊

遠程電氣復位

可與TeSys D 接觸器匹配使用，18.5KW內均為45mm 寬度

多種接線端子選擇：螺釘端子，彈簧端子，EverLink（LRD3）接線端子

脫扣等級：Class 10 A ，Class 20

優勢

標配手動/自動復位及簡易的螺釘接線、彈簧接線、環形接線及EverLink接線多種端子選擇，高性能的LRD熱過載繼電器可以適用于150A內各種電動機規格

與TeSys D接觸器相配合可組成及其緊湊的電動機起動器

應用范圍

工業控制、能源及基礎設施、建筑等

標準的電動機保護

線路保護

電動機過載保護、電動機堵轉及缺相保護

選擇方法

熱繼電器主要用于保護電動機的過載，因此選用時必須了解電動機的情況，如工作環境、啟動電流、負載性質、工作制、允許過載能力等。 1、原則上應使熱繼電器的安秒特性盡可能接近甚至重合電動機的過載特性，或者在電動機的過載特性之下，同時在電動機短時過載和啟動的瞬間，熱繼電器應不受影響(不動作)。 2、當熱繼電器用于保護長期工作制或間斷長期工作制的電動機時，一般按電動機的額定電流來選用。例如，熱繼電器的整定值可等于0.95~1.05倍的電動機的額定電流，或者取熱繼電器整定電流的中值等于電動機的額定電流，然后進行調整。 3、當熱繼電器用于保護反復短時工作制的電動機時，熱繼電器一定范圍的適應性。如果短時間內操作次數很多，就要選用帶速飽和電流互感器的熱繼電器。 4、對于正反轉和通斷頻繁的特殊工作制電動機，不宜采用熱繼電器作為過載保護裝置，而應使用埋入電動機繞組的溫度繼電器或熱敏電阻來保護。

組成結構

它由發熱元件、雙金屬片、觸點及一套傳動和調整機構組成。發熱元件是一段阻值不大的電阻絲，串接在被保護電動機的主電路中。雙金屬片由兩種不同熱膨脹系數的金屬片輾壓而成。圖中所示的雙金屬片，下層一片的熱膨脹系數大，上層的小。當電動機過載時，通過發熱元件的電流超過整定電流，雙金屬片受熱向上彎曲脫離扣板，使常閉觸點斷開。由于常閉觸點是接在電動機的控制電路中的，它的斷開會使得與其相接的接觸器線圈斷電，從而接觸器主觸點斷開，電動機的主電路斷電，實現了過載保護。

LRD01C熱過載繼電器0.1-0.16A
 LRD02C熱過載繼電器0.16-0.25A
 LRD03C熱過載繼電器0.25-0.4A
 LRD04C熱過載繼電器0.4-0.63A
 LRD05C熱過載繼電器0.63-1A
 LRD06C熱過載繼電器1-1.6A
 LRD07C熱過載繼電器1.6-2.5A

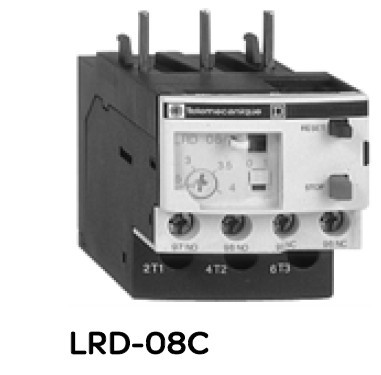

 LRD08C熱過載繼電器2.5-4A
 LRD10C熱過載繼電器4-6A
 LRD12C熱過載繼電器5.5-8A
 LRD14C熱過載繼電器7-10A
 LRD16C熱過載繼電器9-13A
 LRD21C熱過載繼電器12-18A
 LRD22C熱過載繼電器16-24A
 LRD32C熱過載繼電器23-32A
 LRD35C熱過載繼電器30-38A
