QJ41M高溫球閥類目 > 商鋪首頁 > 產品展示 > 上海市高溫球閥廠家_上海QJ41M高溫球閥，QJ641M/QJ941M高溫球閥細節圖

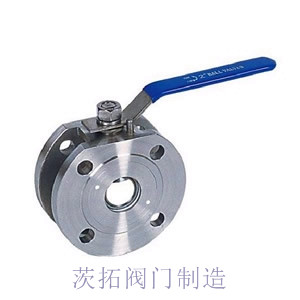

上海QJ41M高溫球閥，QJ641M/QJ941M高溫球閥細節圖

[球閥

高溫球閥

QJ41M]

上海市高溫球閥廠家

價格： 電議

物流： 上海市奉賢區| 賣家支付運費

可銷售總量： 100件

手機： 13761991706 郵箱： shctvf@126.com

傳真： 021-57560712 地址： 上海市上海市

在線詢盤聯系廠家：13761991706 021-57560711

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[球閥高溫球閥 QJ41M]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（上海QJ41M高溫球閥，QJ641M/QJ941M高溫球閥細節圖）

品牌： 茨拓閥門
型號： QJ41M
材質： 鑄鋼
連接形式： 法蘭
結構形式： 固定球球閥
公稱通徑： 80
適用介質： 水
壓力環境： 常壓
工作溫度： 高溫
標準： 國標
流動方向： 雙向
驅動方式： 手動
零部件及配件： 閥體
用途： 調節
類型(通道位置)： 二通式
作用對象： 水

QJ41M高溫球閥/QJ641M氣動高溫球閥/QJ941M電動高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

高溫球閥中的球體、密封圈采用了特殊的加工工藝和密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

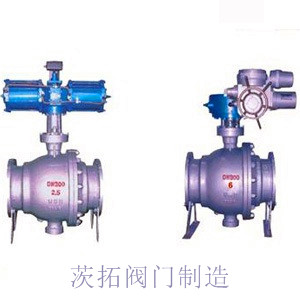

氣動高溫球閥	電動高溫球閥

高溫球閥性能參數

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ41M/F-16P	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、類腐蝕性介質、醋酸類腐蝕性介質
QJ41M/F-16P	2.5	3.8	2.8	-28～+350 (PPN)	導熱油、水、蒸汽、氣體、油品、類腐蝕性介質、醋酸類腐蝕性介質

高溫球閥主要零件材料

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

高溫球閥主要外形尺寸

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QJ41M/F-16 QJ641M/F-16 QJ941M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24
