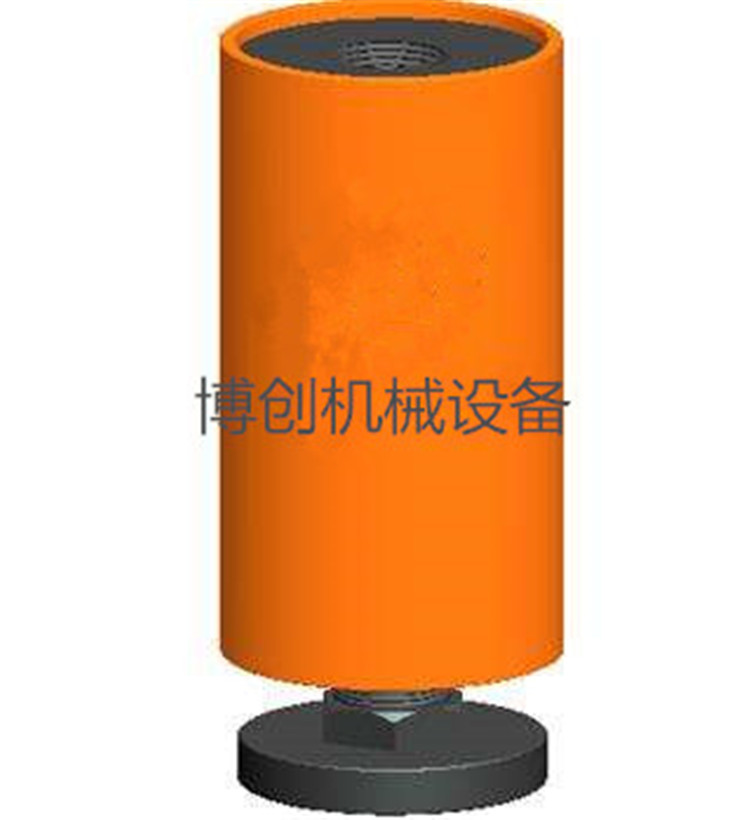

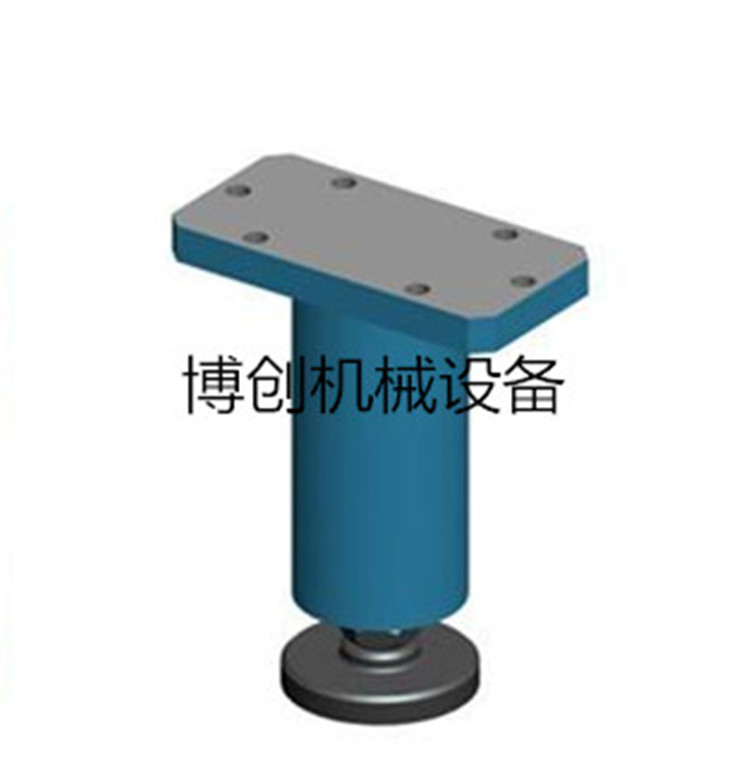

焊接平臺標準支撐腿 機床附件 三維平臺標準支撐腿 機床附件

產品分類：按孔系分為：Φ28和Φ16兩大系列，按結構分為二維柔性組合工裝和三維柔性組合工裝，工裝平臺按材料分為鋼件平臺和鑄鐵平臺以及復合板平臺；

技術參數：28系列工裝平臺孔距為100mm,16系列工裝平臺孔距為50mm，平臺上均刻有相應的網格線，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺；

1、通用2D、3D工裝平臺(Φ16、Φ28孔系):

1) 工裝平臺的平面度：≤0.15mm/1000mm, 3D平臺平面與側面的垂直度：≤0.1mm/1000mm

2) 工裝平臺材質：鋼件（低合金鋼Q345），進行整體階梯式熱處理，內應力

3) 孔距位置公差±0.05mm以內

4) Φ16系列孔距為50mm，Φ28系列孔距為100mm

2、工裝夾具的主要輔件：

1) U型方箱、L型方箱：

材質：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

2) 支撐角鐵：

材質：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

3) 定位件：材質：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4) 角度器：材質：Q345，可根據刻度定位0至225度的任意角度，角度調節到0.5度

5) 鎖緊件：材質：Q345，鎖緊力≥1.2T，調質處理HRC32～35°；鋼珠淬火處理HRC58～62°

6) 壓緊件：材質：Q345，調質處理

應用行業：汽車制造、工程機械、船舶修造、航空航天、軌道交通、結構件焊接、鈑金箱體、自行車（摩托車）制造、與焊接機器人或焊機配套等。
