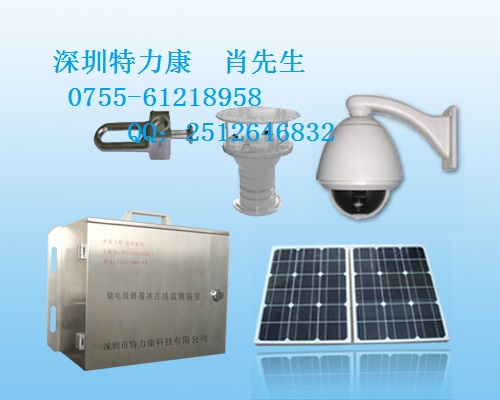

特力康輸電線路覆冰監測系統監測覆冰厚度

輸電線路覆冰監測系統

 (TLKS-PMG- FB100 特力康小肖)

一、概述

電網輸電線路是電力系統的血脈，電力系統能否安全穩定運行對國民經濟生產有直接影響。從安全及經濟等多方面考慮，輸電線路大多數都是建設在偏遠地區。因此，很多的輸電線路都處于覆冰較為嚴重的區域，當寒潮來襲的時候，這一片輸電區域就成了重災區，冬季氣候溫度降到0度以下并出現潮濕天氣時，輸電導線會掛冰，一旦掛冰重量超過電桿承重設計重量之后，就會造成輸電桿塔倒塌，輸電被中斷等嚴重事故。

二、工作原理

輸電線路覆冰監測系統采用線路圖像實時監視、配備拉力傳感器與傾角傳感器檢測導線拉力、傾角的綜合方法來實時監測架空輸電線路的覆冰情況。此解決方案是基于無線3G/4G的數據通道為傳輸手段，從而實現對高壓輸變電線路覆冰情況進行在線實時監測。后臺監控中心支持告警實時抓拍圖片、傳輸實時視頻，也能計算分析線路微氣象、拉力、傾角的數據。

三、功能特性

1、具有高清晰數字視頻及圖片即時獲取功能，自動分析報警提示值班人員功能。

2、具有數據采集、測量和通信功能，通過通信網絡將測量結果傳輸?shù)胶蠖司C合分析軟件系統。

3、數據采集前端采用多層、抗干擾、抗雷擊技術、確保系統運行穩定可靠，可取代造價高、維護困難的觀冰站。

4、具有高溫、低溫環境下工作，具有自加熱功能；具有遠程控制采集視頻、微氣象、拉力、傾角數據功能。

5、后臺軟件根據用戶需求，系統運行參數、報警參數、數據采集密度等可以遠程設置。

四、技術參數

1、工作電壓：DC12V。

2、供電方式：太陽能+高性能聚合物蓄電池。

3、通信方式：3G/GPRS/CDMA。

4、數據通道：RS485透明傳輸。

5、報警通道：1路，常開/常閉。

6、監測參數

1）、拉力傳感器: 7t，10t，16t，21t，32t，42t，55t（根據實際需要定制）完全滿足被替代金具的各種功能要求。

   2）、角度傳感器：雙軸≥±60°耐低溫、抗干擾并能在冰雪天氣正常工作

   3）、環境氣象站參數：超聲波高精度傳感器，綜合測量環境溫度、濕度、風向、風速、氣壓、雨量等參數。

   4）、圖像監測：1路圖像輸入

7、導線拉力探測：

1）、量程：7~50t；

2）、測量范圍：5％～100％FS（線性工作區間）；

3）、分度數n≥1000；

4）、回零誤差 （％FS）：±0.25；

5）、示值誤差 （％FS）：±0.50；

6）、重復性 （％FS）：±0.50；

7）、滯后 （％FS）：±0.15（根據用戶需要給出）；

8）、長期穩定性 （％FS）：±0.50；

9）、線性度≤5.0％。

8、工作環境：

1）、溫度：-40℃～+85℃，

2）、相對濕度：≤98％，

3）、大氣壓力：550hPa～1060hPa；

五、結語

電網輸電線路使用了深圳特力康科技提供的輸電線路覆冰監測系統的解決方案后，能及時了解線路覆冰情況，加強對電力覆冰的防范，也便于運維人員及時判斷出受損線路，及時維修，以防大規模停電事件的發生，保障了電網的安全穩定運行。
